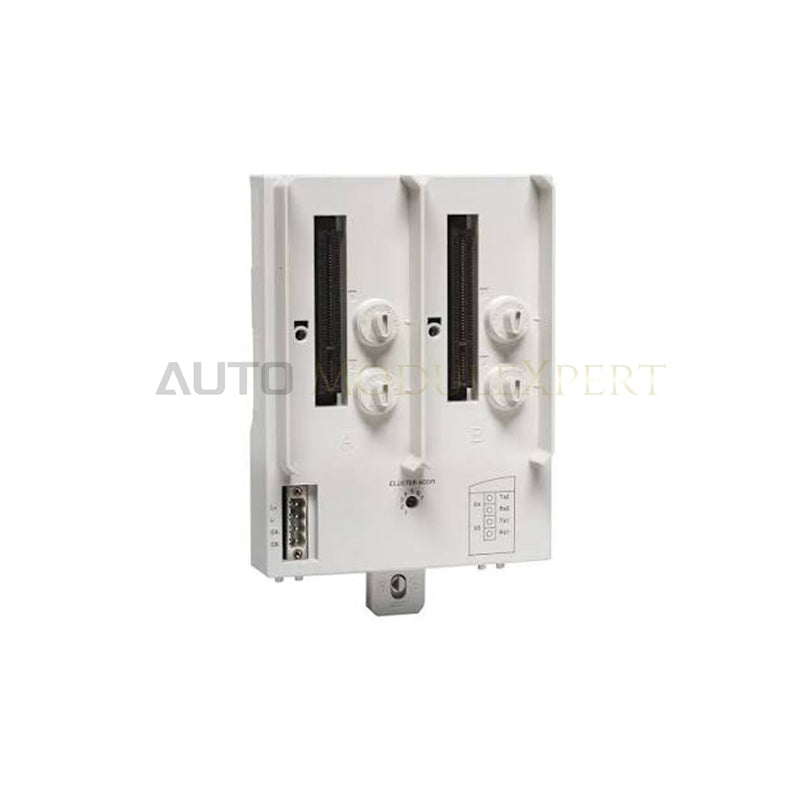

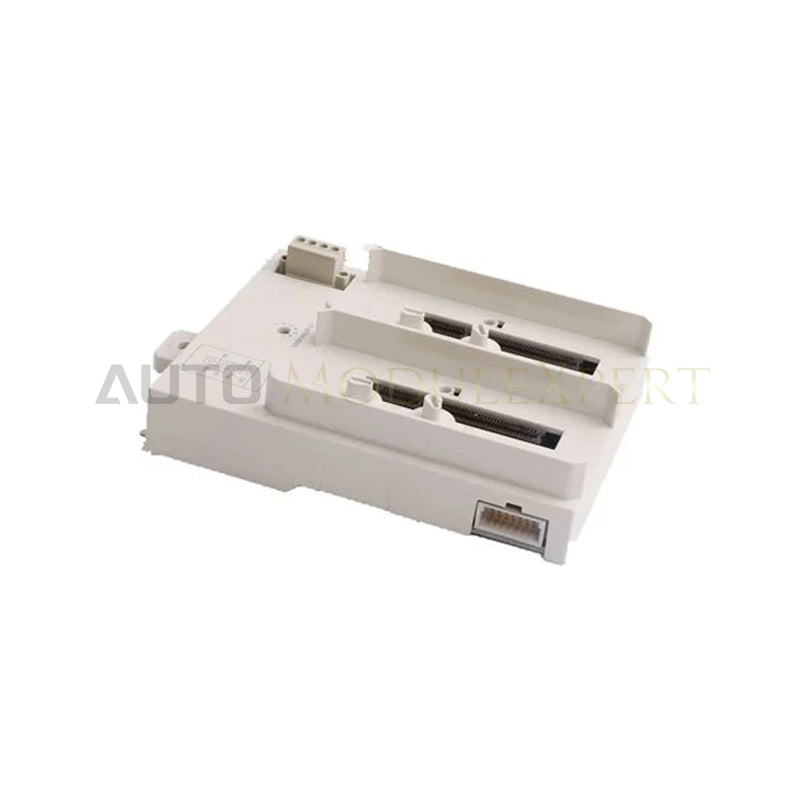

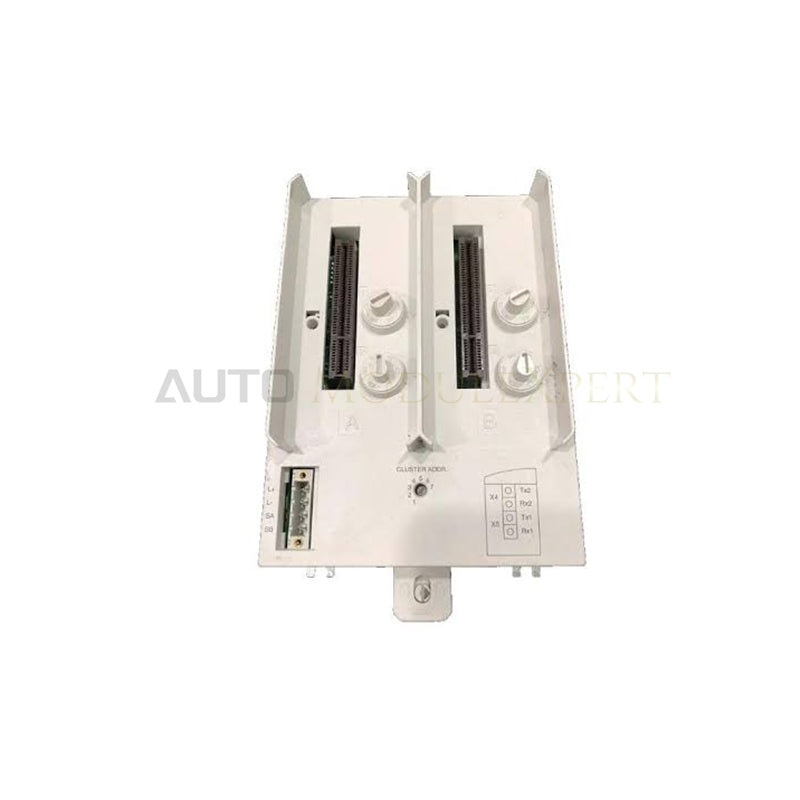

ABB TU840 3BSE020846R1 модул за терминиране
ABB TU840 3BSE020846R1, каталогизиран също като модул за терминиране TU840, служи като специализиран хардуерен компонент за разполагане на два оптични модема TB840/TB840A Optical ModuleBus в резервирани конфигурации в рамките на входно-изходни системи ABB S800. Пасивният модул се монтира директно върху стандартни DIN шини и насочва резервираните захранващи връзки и двойните електрически комуникационни линии ModuleBus към разположените по-надолу клъстери за входове/изходи S800. Вграденият въртящ се превключвател за адресиране позволява ръчно задаване на адреси на клъстери от 1 до 7, а механизми за кодиране предотвратяват неправилното поставяне на модемите при конфигуриране на системата.
Разчитане на суфиксите и матрица на моделите
| Базов модел | Код за поръчка | Системна конфигурация | Поддържани целеви модули |
|---|---|---|---|
| TU840 | 3BSE020846R1 | Резервирани TB840/TB840A, резервирани входове/изходи | Два модема TB840 / TB840A |
| TU841 | 3BSE020847R1 | Нерезервирани TB840/TB840A, нерезервирани входове/изходи | Един модем TB840 / TB840A |
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | TU840 (3BSE020846R1) |
| Марка | ABB |
| Произход | Китай |
| Тегло | 0,45 kg |
| Размери | 47 mm x 124 mm x 186 mm |
| Работна температура | 0 до +55 deg C (хоризонтално); 0 до +40 deg C (вертикално) |
| Консумация на енергия | Максимално разсейване на мощност 2,0 W |
| Номинално захранващо напрежение | 24 VDC (работен диапазон 19,2 до 30 VDC) |
| Ток на ModuleBus | 5 VDC при максимум 1,5 A; 24 VDC при максимум 1,5 A |
| Изолационно напрежение | Номинално изолационно напрежение 50 V; изпитвателно диелектрично напрежение 500 VAC |
| Механично кодиране | 4 ключа (по 2 на слот), общо 36 конфигурации |
| Диапазон на адресите на клъстера | Настройки на въртящия се превключвател от 1 до 7 |
Скорост и резервираност на комуникацията по шината на задната платка
TU840 поддържа високоскоростно двойно електрическо маршрутизиране на ModuleBus между модемите TB840/TB840A с възможност за смяна под напрежение и свързаните входно-изходни модули S800. Вградените шинни линии запазват целостта на сигнала по дълги вериги на задната платка и предотвратяват забавяне на данните при превключване между модемите при отказ. Двата кодиращи слота на всяка позиция за модем (общо 4 ключа) осигуряват блокировки чрез механично кодиране, използвайки 36 уникални комбинации на позициите и проверявайки физическото подравняване на хардуера на модемите, преди да бъде подадено захранване.
Често задавани въпроси
В: Как TU840 обработва задаването на адреси на клъстери за свързаните оптични модеми?
О: Устройството разполага с вграден въртящ се превключвател за адресиране на предния панел. Завъртането на превключвателя до позиция между 1 и 7 задава адреса на клъстера директно върху хардуера на задната платка, като насочва комуникационните кадри на ModuleBus към посочения възел.
В: Поддържа ли се смяна под напрежение на модеми TB840 или TB840A, инсталирани върху TU840 MTU?
О: Да. Тъй като TU840 разпределя захранването и двойните електрически сигнали на ModuleBus чрез изолирани вътрешни трасета на задната платка, повреден или изключен модем TB840/TB840A може да бъде изваден и заменен, докато резервният модем остава активен.
В: Какви са температурните ограничения според ориентацията на физическия монтаж?
О: При хоризонтален монтаж върху DIN шина TU840 поддържа работни температури до +55 deg C. При вертикален монтаж околната работна температура не трябва да надвишава +40 deg C, за да се осигури достатъчно пасивно конвективно охлаждане.
Указания за монтаж на място
- Монтаж върху DIN шина: Подравнете задния заключващ механизъм на TU840 със стандартна 35 mm DIN шина. Натиснете здраво, докато механичната заключваща скоба се фиксира правилно, за да се запази непрекъснатостта на защитното заземяване.
- Задаване на адреса на клъстера: Завъртете вградения превключвател за избор на адрес на клъстера с малка плоска отвертка, за да зададете определената позиция на клъстера (1 до 7), преди да подадете захранване 24 VDC.
- Конфигуриране на механичното кодиране: Настройте четирите диска за механично кодиране (по два на слот за модем), така че да съответстват на профила за кодиране на оптичните модули TB840 или TB840A.
- Окабеляване на захранването и ModuleBus: Свържете входящите захранващи линии 24 VDC към клемите за основното захранване, като използвате проводници с размери в рамките на стандартните спецификации за клемите S800. Потвърдете, че полевите връзки отговарят на максималния праг на изолация от 50 V.
- Поставяне на модемите: Поставете основния и вторичния модем TB840/TB840A здраво в съответните им слотове на MTU, докато горните задържащи скоби се заключат надеждно на място.
