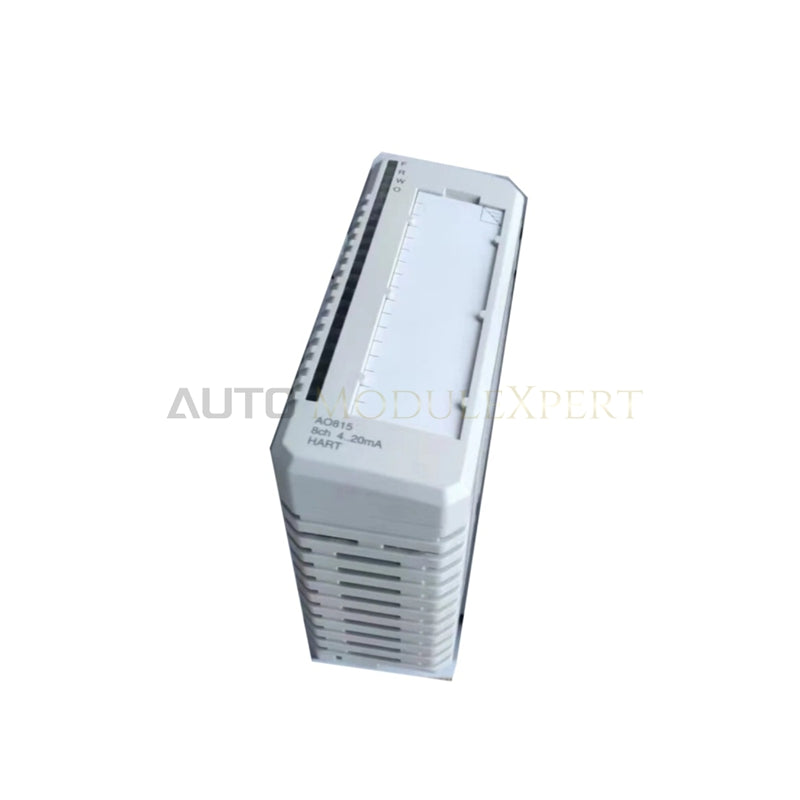

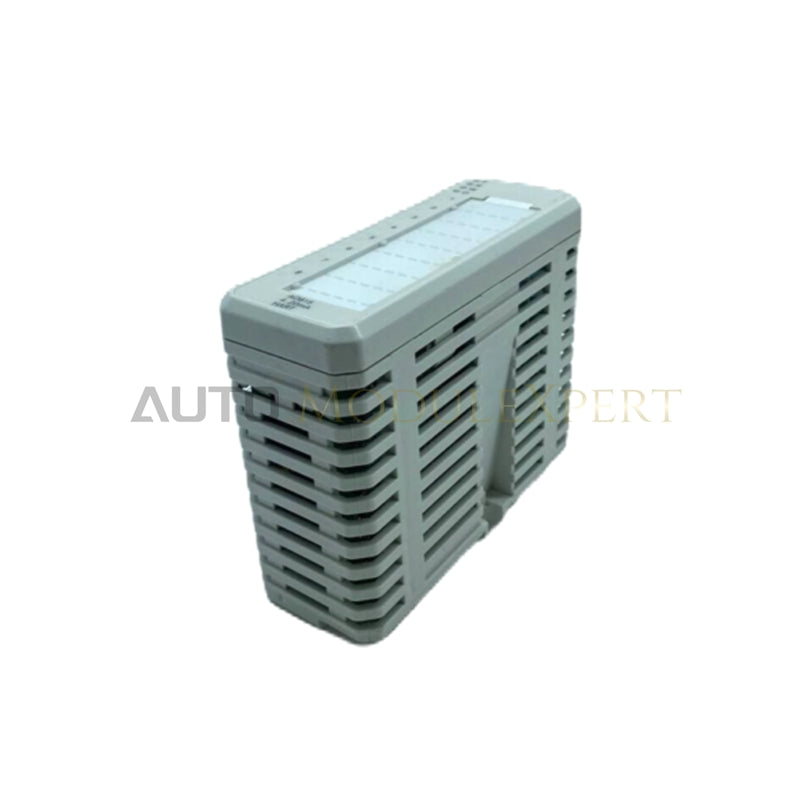

ABB AO815 S800 I/O-Analogausgangsmodul

Das ABB AO815, auch als AO815-Analogausgangsmodul (Artikelnummer 3BSE052605R1) katalogisiert, dient als dedizierte Hardwarekomponente zur Umwandlung digitaler Steuersignale in unipolare 4-20-mA-Stromausgänge innerhalb von ABB System 800xA- und S800-I/O-Umgebungen. Das Modul steuert acht nicht redundante unipolare Kanäle und verbindet sich direkt mit Feldstellgliedern, Regelventilen und Stellungsreglern. Dabei ermöglicht es die Punkt-zu-Punkt-Datenübertragung über HART. Integrierte zyklische Selbstdiagnosen überwachen kontinuierlich die Ausgangsschaltungen, Watchdog-Timer, Prüfsummenberechnungen und die internen Versorgungsspannungen, um die zuverlässige Ausführung der Feldsignale sicherzustellen.

Hardwarespezifikationen

Deterministische ModuleBus-Ausführung und Signalintegrität

Das AO815 überträgt digitale Steuerwörter über die interne Schiene mithilfe einer optimierten Rückwandbus-Kommunikationsgeschwindigkeit und liefert zuverlässige Ausgangsaktualisierungen alle 10 ms über alle acht Kanäle. Die Kompatibilität der integrierten Firmware mit Flash-Speichern ermöglicht laufende Konfigurationsaktualisierungen und die Verarbeitung von Diagnosen, ohne benachbarte I/O-Module im selben ModuleBus-Segment zu beeinträchtigen. Die gruppenweise galvanische Isolierung schützt interne Logikschaltungen vor Erdschleifen im Feld und bewahrt die 12-Bit-Auflösung über lange Feldleitungen bis zu 600 Metern.

Häufig gestellte Fragen

F: Unterstützt das AO815-Modul redundante Modulpaare auf S800-Basisplatten?

A: Nein. Das AO815 arbeitet ausschließlich in Einzel-I/O-Konfigurationen ohne Redundanz. Anwendungen, die eine Redundanz mit zwei Modulen erfordern, müssen das Modul AO845 oder AO845A verwenden.

F: Wie verarbeitet das AO815 die Punkt-zu-Punkt-HART-Kommunikation?

A: Das Modul überträgt digitale HART-FSK-Signale direkt über die 4-20-mA-Schleifenleitungen. Dadurch können angeschlossene Feldgeräte Diagnosedaten und Konfigurationsparameter direkt mit zentralen Softwaretools austauschen, ohne externe Multiplexer.

F: Welche physischen Anzeigen bestätigen einen Fehler im Ausgangskreis oder einen Watchdog-Fehler am Modul?

A: Die Frontplatte verfügt über spezielle LED-Anzeigen für Fehler, Betrieb, Warnung und Ausgangsüberwachung. Diese weisen sofort auf interne Transistorfehler, Kurzschlüsse oder ausgelöste Watchdog-Überwachungen hin.

Richtlinien für die Feldinstallation

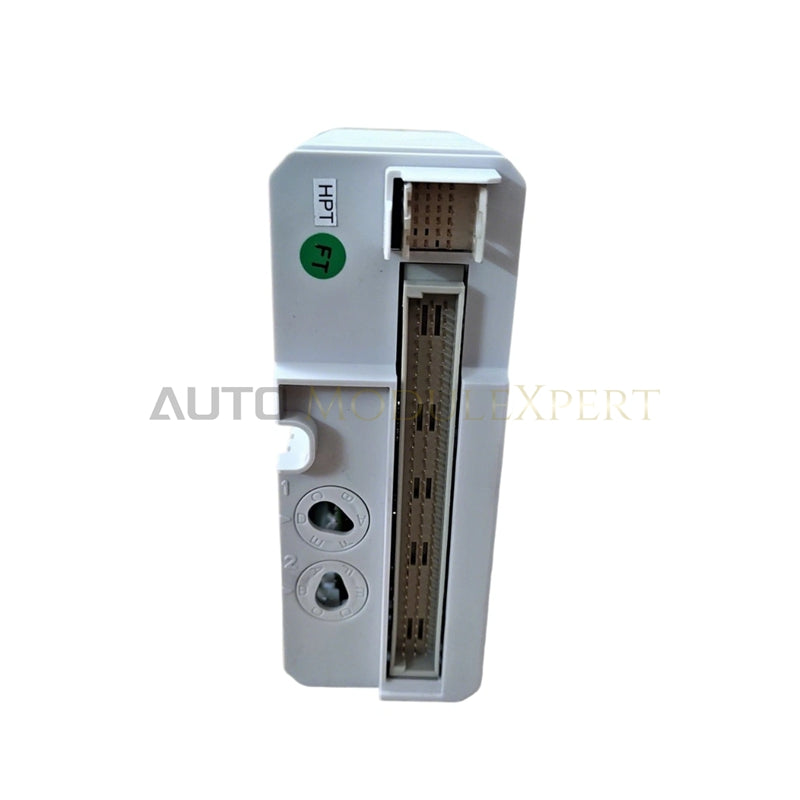

Montieren Sie die S800-Anschlussbasisplatte auf einer standardmäßigen 35-mm-DIN-Schiene und stellen Sie sicher, dass die Feder für die Funktionserdung einen sauberen, lackfreien Kontakt mit der Metalloberfläche der Schiene herstellt. Richten Sie die rückseitigen Anschlussstifte des AO815-Moduls am Anschlussblock aus und drücken Sie das Modul fest an, bis die Verriegelungsclips einrasten.

Verdrahten Sie die Feldstellgliedschleifen mit verdrillten, abgeschirmten Adernpaaren. Verbinden Sie alle Kabelschirme über kurze Erdungsklemmen mit niedriger Impedanz mit der Systemerdungsschiene. Stellen Sie sicher, dass die externe +24-VDC-Prozessstromversorgung eine saubere Gleichspannung liefert und Schleifenlasten bis zu 750 Ohm ansteuern kann. Sorgen Sie oberhalb und unterhalb des Modulgehäuses für einen vertikalen Mindestabstand von 50 mm, damit die passive Wärmeabfuhr durch Konvektion innerhalb des Gehäuses gewährleistet ist.
