Technische Beschreibung

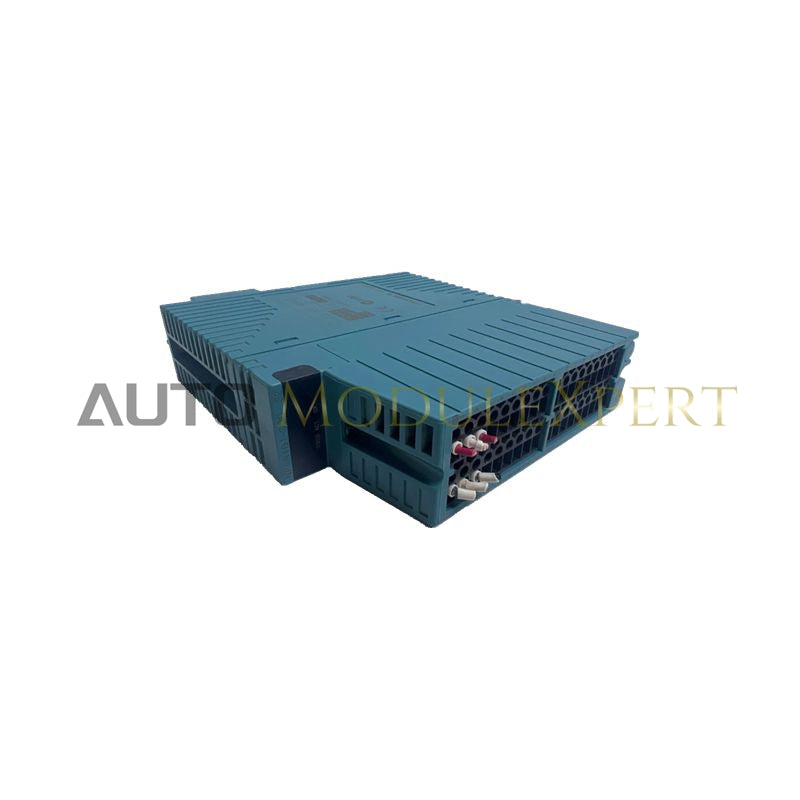

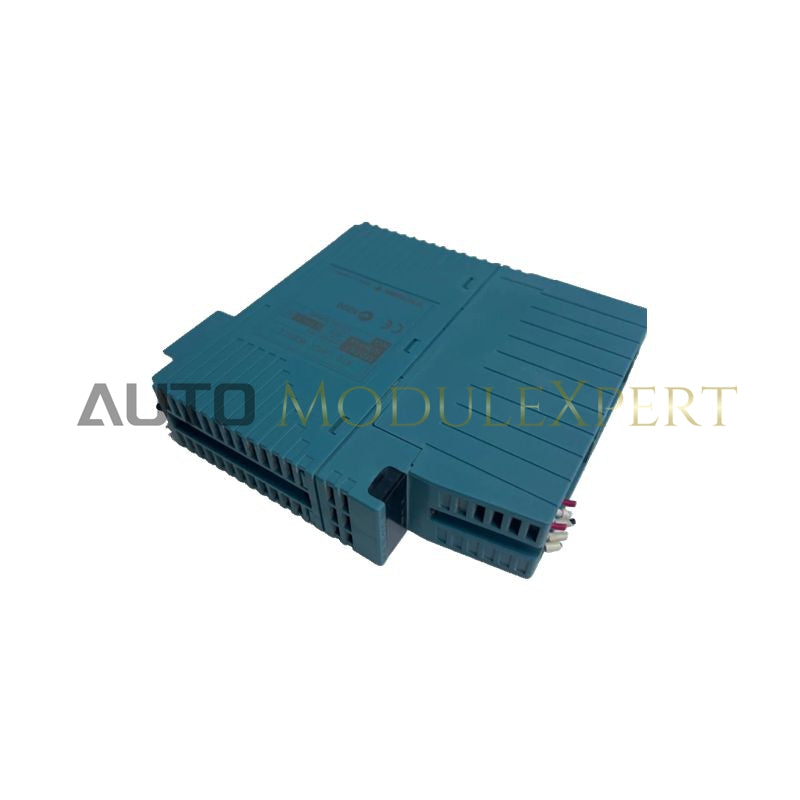

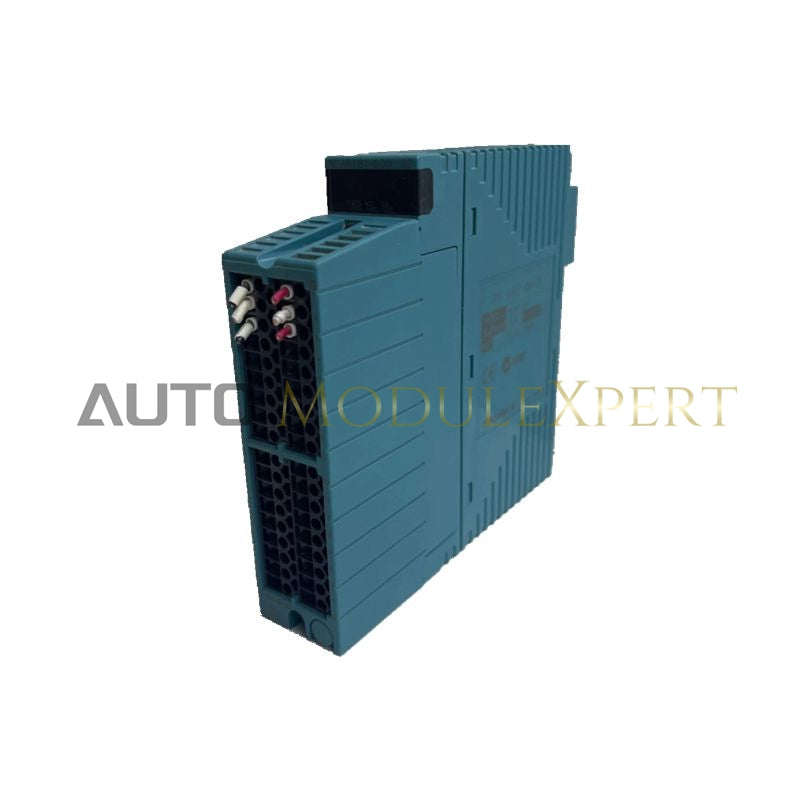

Das NFAI841-S50 S2 ist ein vielseitiges hybrides Analogmodul, das für Yokogawa CENTUM VP und ProSafe-RS Steuerarchitekturen entwickelt wurde. Es integriert 8 analoge Eingangskanäle und 8 analoge Ausgangskanäle in einem einzigen FIO (Field Interface Option) Modul und bietet eine kompakte und effiziente Lösung für lokale Regelkreise.
Jeder Kanal unterstützt standardmäßige 4–20 mA Stromsignale, wodurch das Modul direkt mit Feldtransmittern, Aktoren und Ventilstellern kommunizieren kann. Die S2-Bezeichnung steht für eine spezifische Hardware-Revision, die verbesserte Stabilität und langfristige Kompatibilität mit modernen FIO-Kommunikationsbussen gewährleistet.
Durch die Kombination von Ein- und Ausgangsfunktionalität in einem Modul vereinfacht das NFAI841-S50 S2 die I/O-Rack-Konfigurationen, reduziert den Hardwarebedarf und optimiert die Platzausnutzung in verteilten Steuerknoten.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Kanal-Konfiguration | 8 analoge Eingänge / 8 analoge Ausgänge |
| Signalbereich | 4–20 mA DC (Ein- und Ausgang) |
| Eingangsimpedanz | 250 Ω |
| Ausgangs-Lastwiderstand | 0–750 Ω |
| Umwandlungsgenauigkeit | ±0,1 % des Messbereichs |
| Daten-Aktualisierungszyklus | 10 ms |
| Isolierung | 1500 V AC zwischen Feldanschlüssen und Systemlogik |
| Temperaturkoeffizient | ±100 ppm/°C |
| Stromverbrauch | 320 mA bei 5 V DC (intern) / 150 mA bei 24 V DC (extern) |
| Systemkompatibilität | Yokogawa CENTUM VP FIO-Knoten |
| Hardware-Revision | S2 |
Betriebliche Anwendung
Das NFAI841-S50 S2 wird häufig in modularen Prozess-Skids, Wasseraufbereitungsanlagen und Fernwirkstationen (RTUs) eingesetzt, wo gemischte I/O-Anforderungen bestehen.
Da das Modul sowohl analoge Ein- als auch Ausgangsfunktionen umfasst, kann es einen vollständigen Regelkreis innerhalb eines einzigen Moduls steuern. Zum Beispiel kann es ein Signal von einem Druck- oder Durchflusstransmitter empfangen und gleichzeitig ein Steuersignal an ein Regelventil oder einen Aktuator senden.
Diese Doppel-Funktionalität reduziert den Platzbedarf von Steuerschränken, vereinfacht das Marshalling-Design und senkt die Gesamtkosten der Systemhardware, insbesondere bei verteilten oder nicht-redundanten Steuerinstallationen.
Häufig gestellte Fragen
Können die Ein- und Ausgänge unabhängig voneinander verwendet werden?
Ja. Die 8 analogen Eingänge und 8 analogen Ausgänge arbeiten als unabhängige Schaltkreise innerhalb der Steuerungssystem-Software, sodass sie separaten Prozesskreisen oder Steuerfunktionen zugewiesen werden können.
Unterstützt dieses Modul HART-Kommunikation?
Nein. Das NFAI841-S50 S2 ist ein Standard-Analog-I/O-Modul ohne integrierte HART-Durchleitung. Für HART-fähige Funktionen sollten Anwender AAI-Serienmodule oder dedizierte HART-kompatible I/O-Module in Betracht ziehen.
Welcher Anschlussklemmenblock ist mit diesem Modul kompatibel?
Das Modul verwendet typischerweise Standard-FIO-Druckklemmen- oder Schraubklemmenplatinen. Der /S50-Suffix weist auf eine spezifische Anschlusskonfiguration hin, daher wird empfohlen, die Kompatibilität des Backplane-Steckers vor der Installation zu überprüfen.
