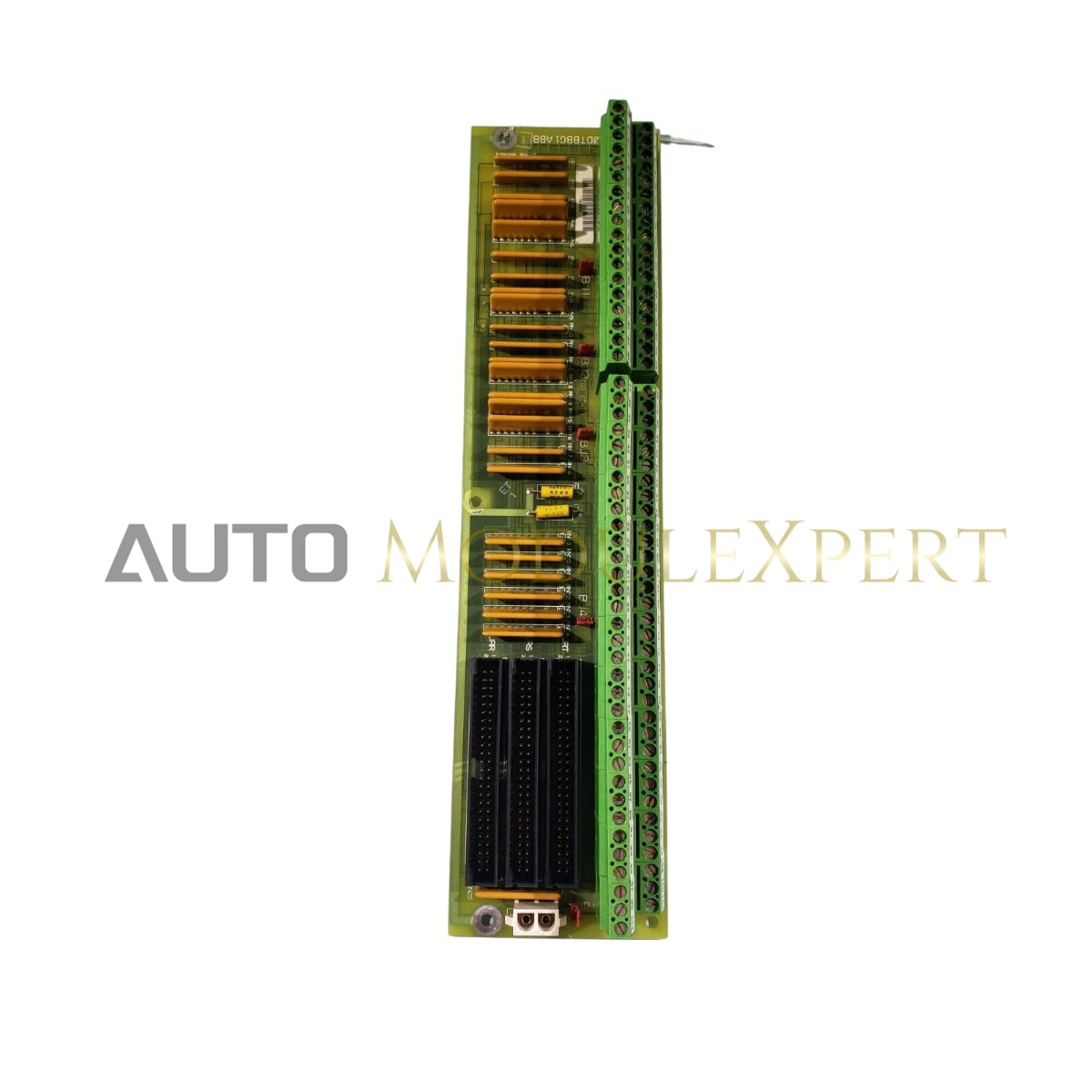

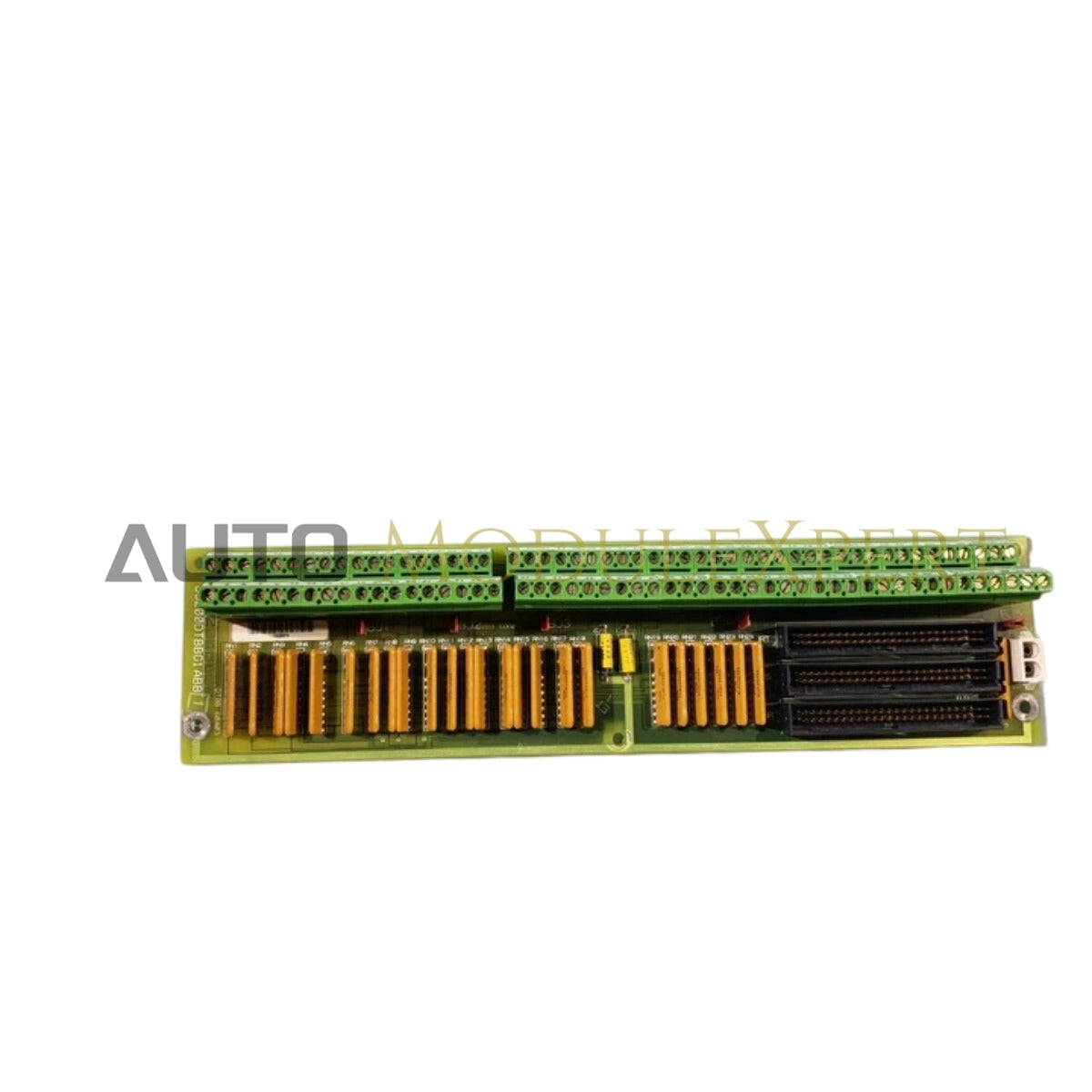

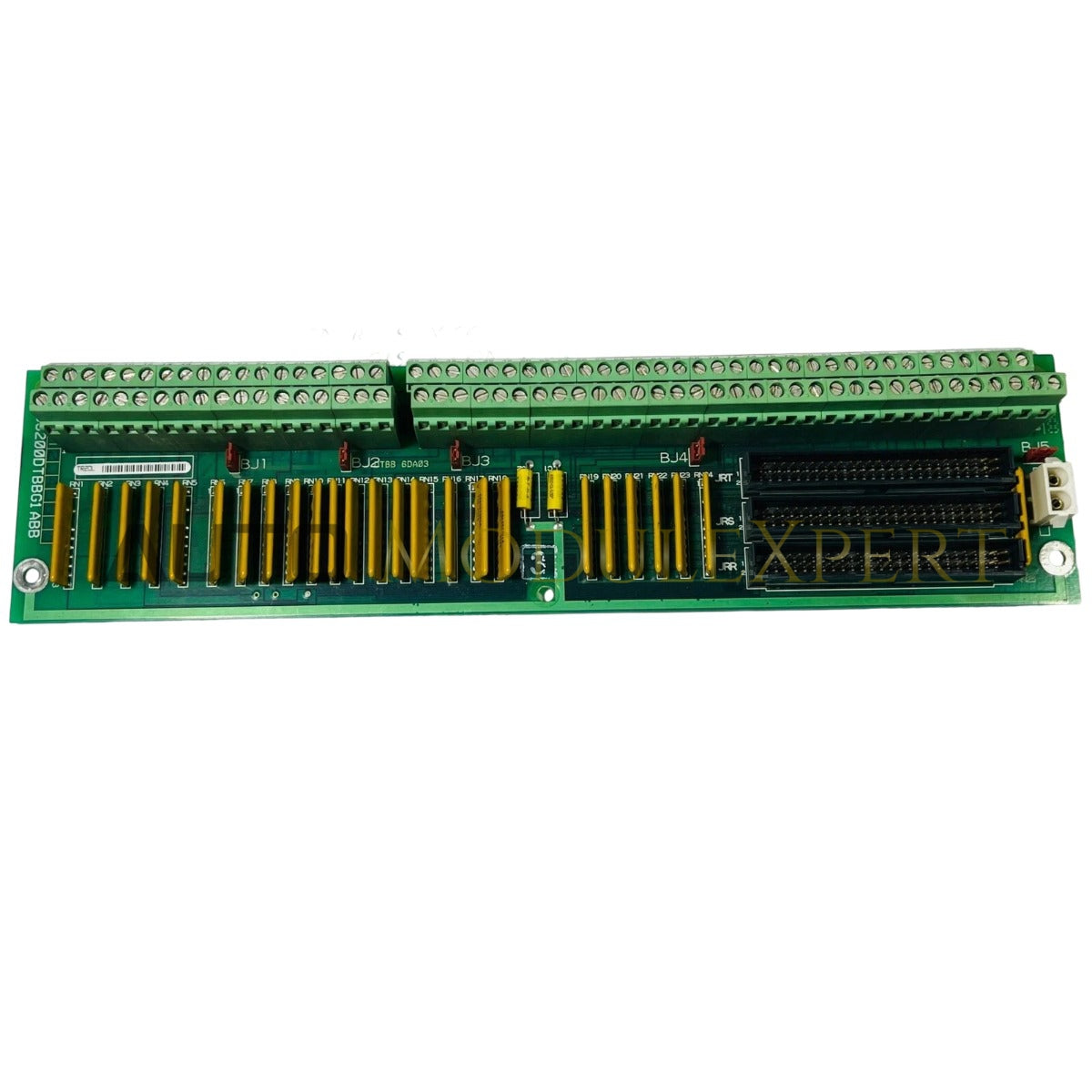

Konfiguriert für die diskrete Signalverbindung in industriellen Steuerungsplattformen bietet das GE DS200DTBAG1A (DS200DTBAG1A Digital Contact Terminal Board) eine direkte physische/elektrische Ausführung. Die Platine fungiert als hochdichte Terminal-Schnittstelle zum Anschluss externer Trocken- oder Halbleiterschalter an den Hauptantriebsregler.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200DTBAG1A |
| Marke | General Electric |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,38 kg |
| Abmessungen | 28,0 cm x 14,0 cm x 2,8 cm |
| Betriebstemperatur | Industriestandard |
| Stromverbrauch | 24 VDC interne Versorgung |
| Eingangskapazität | 32 Trockenkontakt-Kanäle |
Firmware-Flash-Kompatibilität und Bus-Integration
Das DS200DTBAG1A unterstützt programmierbare Entprellfilter von 0 ms bis 25 ms, was eine Feinabstimmung der Signalerfassung entsprechend den spezifischen Anwendungsanforderungen ermöglicht. Die Architektur erlaubt über Jumper-Konfiguration die feldseitige Auswahl von Sink- oder Source-Eingangstypen und bietet so Flexibilität für unterschiedliche Instrumentierungsanordnungen. Die Platine gewährleistet eine deterministische Kommunikation mit dem Antriebs-Backplane, sodass Schaltzustandsänderungen mit minimaler Latenz in der Steuerungslogik abgebildet werden. Die Firmware-Flash-Kompatibilität wird vom übergeordneten Controller verwaltet, wodurch die Schnittstelle mit den übergeordneten Systemsteuerparametern synchron bleibt.
Häufig gestellte Fragen
F: Sind die Eingangskanäle voneinander isoliert?
A: Die Platine stellt gemeinsame Rücklaufwege für die 32 Kanäle bereit. Anwender müssen sicherstellen, dass keine Potentialdifferenz zwischen den angeschlossenen Feldsignalen besteht, die zu Erdschleifen oder unerwünschten Strompfaden führen könnte.
F: Kann diese Platine mit Wechselspannungseingängen verwendet werden?
A: Nein. Das DS200DTBAG1A ist speziell für 24 VDC Trockenkontakt- und Halbleiterschaltersignale ausgelegt. Das Anlegen von Wechselspannungen würde die Schaltung der Platine beschädigen.
Feldinstallationsrichtlinien
- Schalten Sie den Antriebsschrank spannungsfrei und überprüfen Sie mit einem kalibrierten Multimeter das Fehlen von Spannung an den Anschlussstellen.
- Montieren Sie die Platine an allen vier Eckbefestigungspunkten, um strukturelle Stabilität und eine zuverlässige Chassis-Masseverbindung sicherzustellen.
- Konfigurieren Sie die Sink/Source-Jumper entsprechend dem standortspezifischen Verdrahtungsplan, bevor Sie Feldinstrumente anschließen.
- Schließen Sie die Feldverdrahtung (18 AWG bis 14 AWG Litzenkupfer) an die 32-poligen Schraubklemmenblöcke an; stellen Sie sicher, dass die Kabel ordnungsgemäß mit Aderendhülsen versehen oder verdrillt sind, um lose Litzen zu vermeiden.
- Wenden Sie das geeignete Drehmoment auf jede Schraubklemme an, um die Verdrahtung zu sichern und intermittierenden Signalverlust zu verhindern.
- Überprüfen Sie die Durchgängigkeit und Signalpolarität für jeden der 32 Kanäle, bevor Sie die Systemstartsequenz einleiten.
