Produktübersicht

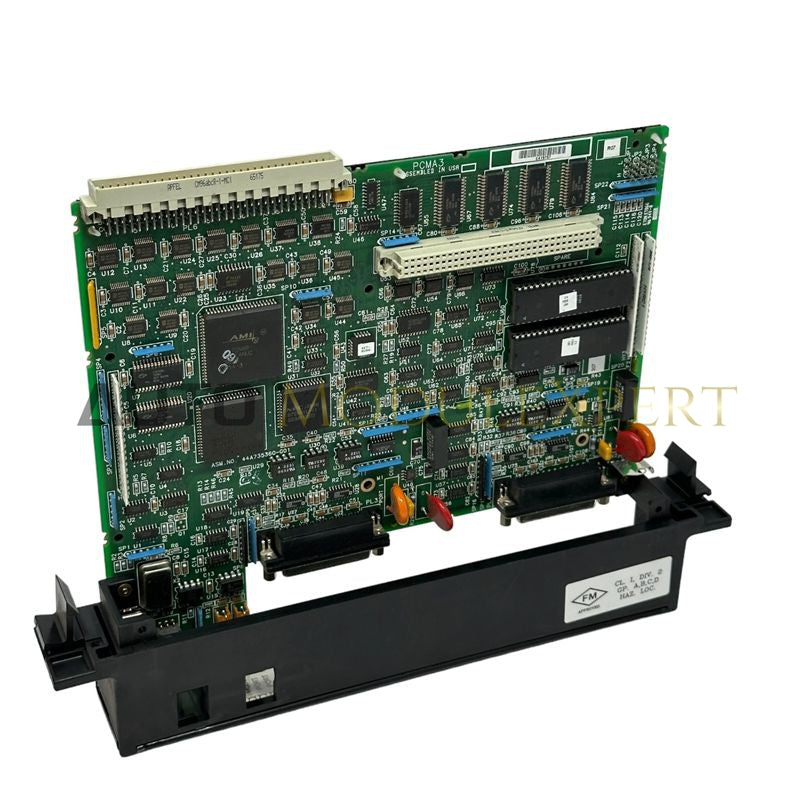

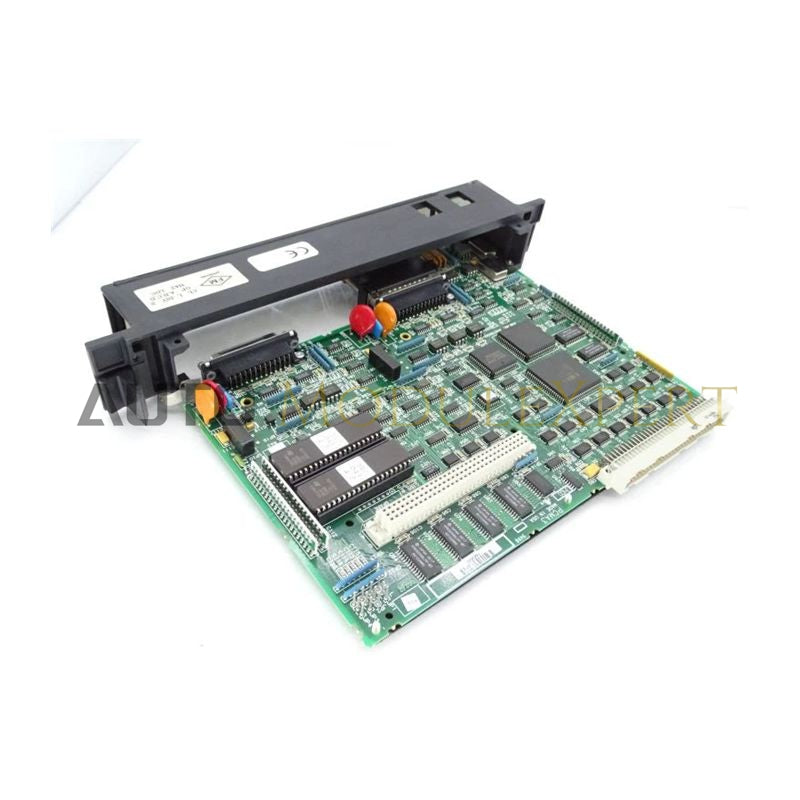

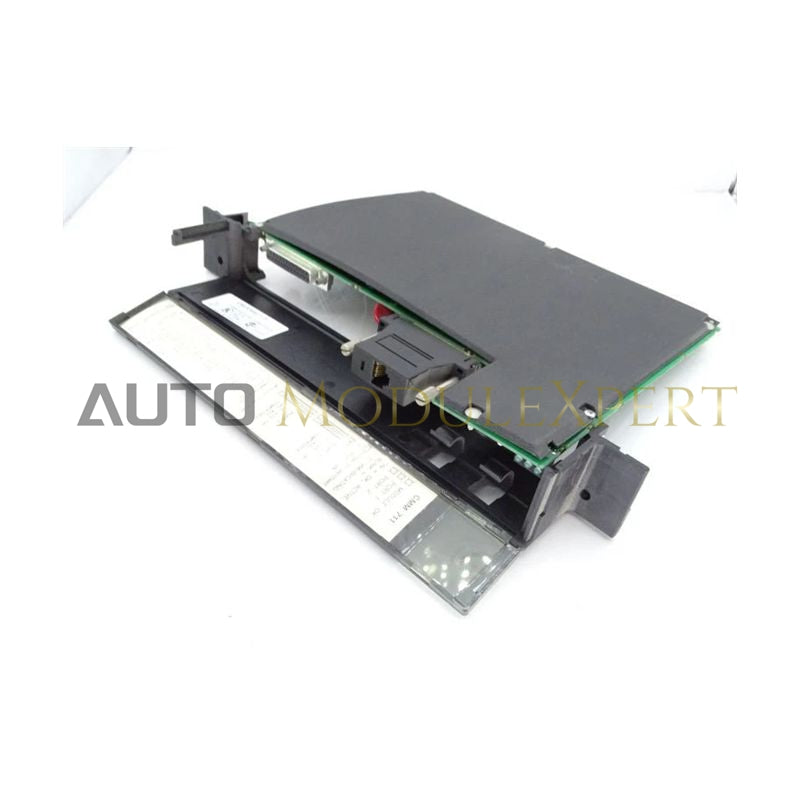

Der IC697CMM711 dient als leistungsstarker Kommunikations-Koprozessor für das GE Fanuc Series 90-70 SPS-System. Ausgestattet mit einem dedizierten 12 MHz 80C186 Mikroprozessor, entlastet dieses Modul die Kommunikationstätigkeiten von der Haupt-CPU und sorgt für konstante Zykluszeiten und schnellen Datenaustausch. Es bietet zwei unabhängige 25-polige D-Sub-Seriellanschlüsse und unterstützt eine Vielzahl industrieller Protokolle, darunter Modbus RTU, SNP/SNP-X und CCM. 100 % fabrikneu und originalverpackt.
Technische Daten
| Spezifikation | Details |
|---|---|
| Mikroprozessor | 12 MHz 80C186 |
| Unterstützte Protokolle | SNP/SNP-X (Master/Slave), CCM (Master/Slave/Peer), Modbus RTU (Slave) |
| Schnittstellenanschlüsse | Zwei 25-polige D-Sub-Stecker |
| Übertragungsraten | 300 bis 19.200 bps |
| Stromaufnahme Backplane | 700 mA bei 5 VDC |
| Anzeigeelemente | Modul OK, Status Port 1, Status Port 2 |
| Bedienelemente | Frontseitiger Neustart-Taster |
| Gewicht | 0,51 kg |
Technische Vorteile
-
Optimierte CPU-Leistung: Der dedizierte 80C186 Prozessor entlastet die serielle Protokollverarbeitung, sodass sich die Haupt-SPS-CPU vollständig auf die Logikausführung konzentrieren kann. Dies gewährleistet schnellere Reaktionszeiten ohne Kommunikationsverzögerungen.
-
Vielseitige Protokollkombinationen: Die zwei unabhängigen Ports können für unterschiedliche Protokolle konfiguriert werden. Beispielsweise kann auf Port 1 SNP für ein HMI und auf Port 2 Modbus RTU für die Datenerfassung laufen, was ein flexibles Gateway zwischen mehreren Netzwerken ermöglicht.
-
Softwaredefinierte Konfiguration: Es gibt keine physischen Jumper oder DIP-Schalter. Alle Baudraten- und Protokollparameter werden über Software (Proficy Machine Edition oder Logicmaster 90-70) verwaltet, was die Einrichtung und Fehlersuche vereinfacht.
-
Erweiterte Systemdiagnose: Das Modul verfügt über drei LED-Anzeigen für sofortiges Feedback zum Modulstatus und zum aktiven Portverkehr. Bei Problemen ermöglicht der integrierte Taster eine schnelle Modul-Neuinitialisierung ohne Abschalten der gesamten SPS.
FAQs
1. Benötigt dieses Modul eine Batterie zur Programmspeicherung?
Nein, der IC697CMM711 benötigt keine Batterie. Die Konfiguration wird beim Einschalten direkt vom CPU-Modul übernommen.
2. Kann dieses Modul als Modbus-Master fungieren?
Nein, der IC697CMM711 unterstützt Modbus RTU nur im Slave-Modus. Für Modbus-Master-Funktionalität benötigen Sie ein anderes Modul oder ein C-programmierbares Modul.
3. Welches Kabel wird für die 25-poligen Anschlüsse benötigt?
Das Modul verwendet je nach Konfiguration die physikalischen Schichten RS-232, RS-422 oder RS-485. Verwenden Sie geschirmte Kabel mit 25-poligen D-Sub-Steckern, die entsprechend Ihrem gewählten Protokoll und Schnittstellentyp verdrahtet sind.
4. Ist es sicher, dieses Modul bei eingeschalteter SPS zu installieren?
Nein, die Stromversorgung muss vor dem Ein- oder Ausbau des Moduls von der Grundplatte getrennt werden. Das Einstecken des Moduls in eine unter Spannung stehende Backplane kann elektrische Lichtbögen verursachen und den Koprozessor sowie benachbarte Module beschädigen.
