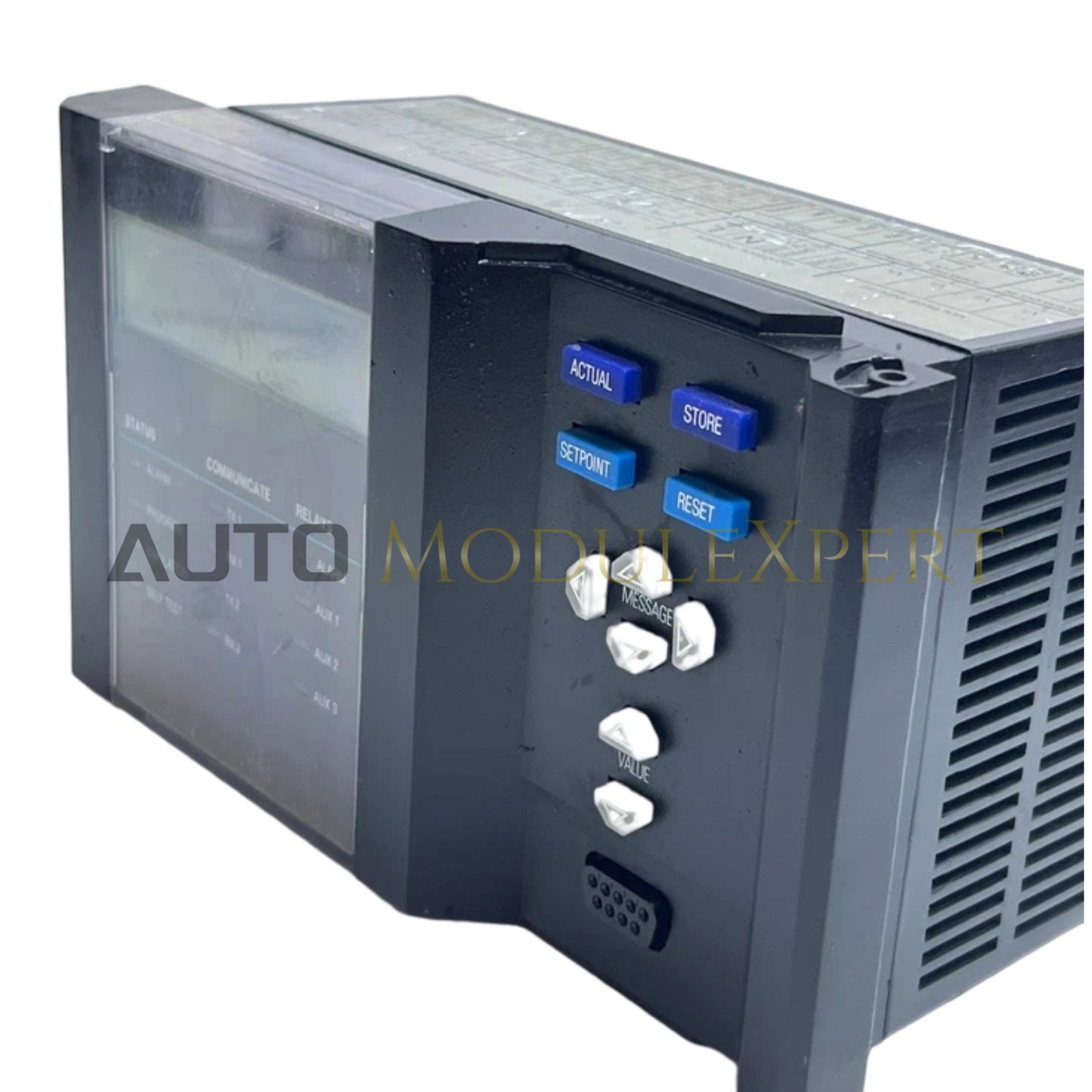

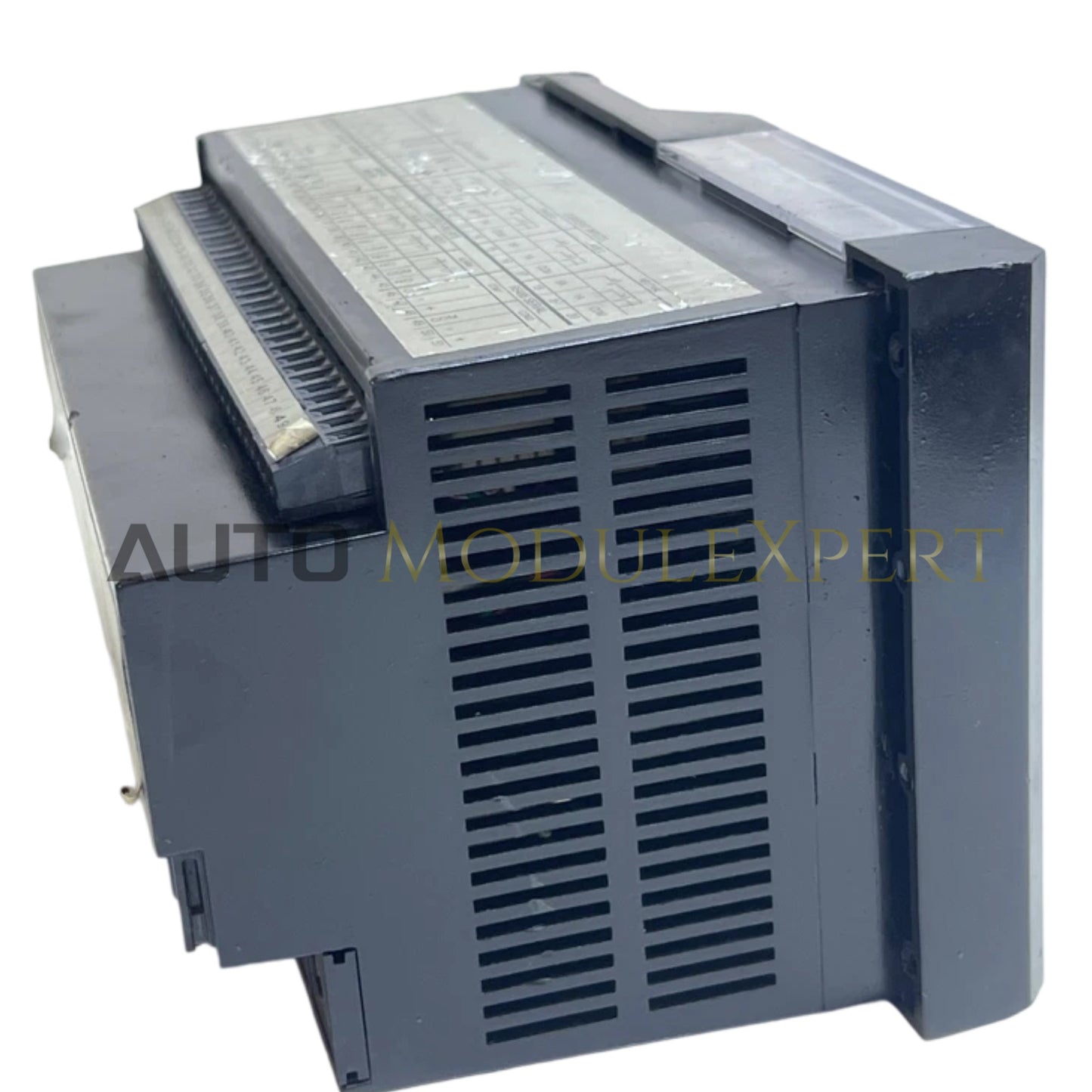

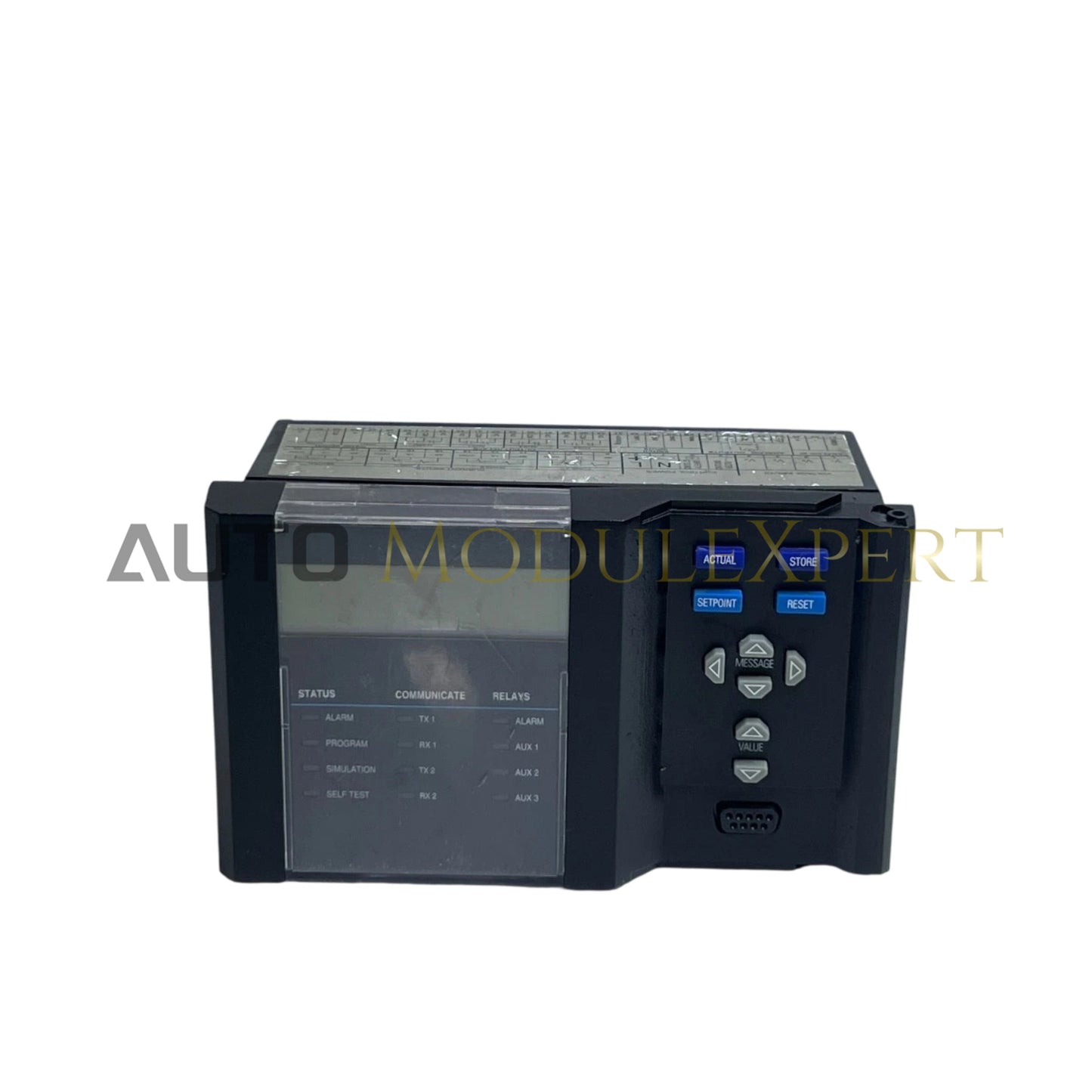

Der GE PQM-C, auch als PQM-C Power Quality Meter katalogisiert, fungiert als dedizierte Hardwarekomponente zur Überwachung elektrischer Parameter und zur Analyse der Netzqualität in industriellen Stromverteilungssystemen. Dieses Gerät bietet eine umfassende Datenerfassung für Spannung, Strom, Leistung und Oberschwingungsverzerrungen, um sicherzustellen, dass elektrische Parameter innerhalb optimaler Betriebsgrenzen für nachgeschaltete Geräte gehalten werden.

Hardware-Spezifikationen

4-20 mA HART-Schleifenprotokoll und Kaltstellenkompensation (CJC)

Der PQM-C integriert Hochgeschwindigkeitsabtastschaltungen zur Überwachung komplexer elektrischer Wellenformen. Während seine Hauptfunktion auf elektrischen Leistungskennwerten liegt, ermöglicht seine Kommunikationsarchitektur eine nahtlose Integration in übergeordnete Steuerungssysteme, häufig unter Verwendung protokollbasierter Datenübertragung für die Fernüberwachung. Um eine hohe Messgenauigkeit zu erreichen, ist eine korrekte Konfiguration der Strom- und Spannungswandlerverhältnisse (CT/PT) in der Firmware des Messgeräts erforderlich. Eine deterministische Datenübertragung wird gewährleistet, um Spannungseinbrüche, Überspannungen und Oberschwingungsanteile – wie sie beispielsweise bei industriellen Antrieben überwacht werden – genau zu erfassen und mit Zeitstempel zu versehen. Eine ordnungsgemäße Kalibrierung dieser Eingänge ist essenziell, um Drift in den Netzqualitätskennwerten zu vermeiden, insbesondere in Umgebungen mit hoher elektrischer Störstrahlung.

Häufig gestellte Fragen (FAQ)

F: Kann der PQM-C Oberschwingungsverzerrungen in der Stromversorgung überwachen?

A: Ja, das Messgerät ist darauf ausgelegt, Oberschwingungsanteile zu erfassen und zu analysieren, um Einblicke in Netzqualitätsprobleme zu geben, die durch nichtlineare Lasten wie Frequenzumrichter oder Hochintensitätsbeleuchtung verursacht werden.

F: Ist dieses Messgerät mit bestehenden SCADA- oder Energiemanagementsystemen kompatibel?

A: Ja, das Gerät verfügt über standardisierte Kommunikationsanschlüsse, die eine Übertragung von Echtzeit-Leistungskennwerten an zentrale Überwachungsplattformen ermöglichen.

Richtlinien für die Feldinstallation

• Installieren Sie den PQM-C in einem Standardausschnitt der Schalttafel, stellen Sie sicher, dass das Gerät fest montiert ist und das Display für die Bedienerüberwachung sichtbar bleibt.
• Verbinden Sie die Spannungseingänge über hochspannungsfeste Klemmenblöcke und stellen Sie sicher, dass Spannungswandler gemäß den örtlichen elektrischen Sicherheitsvorschriften abgesichert sind.
• Verwenden Sie für alle Kommunikationsschnittstellen dedizierte, geschirmte Kabel, um elektromagnetische Störungen zu vermeiden, die die Datenübertragung verfälschen könnten.
• Überprüfen Sie, dass alle Sekundärleitungen der Stromwandler korrekt gepolt sind; eine umgekehrte Polung führt zu ungenauen Leistungsfaktor- und Wattstundenmessungen.
• Stellen Sie eine robuste Erdung des Messgeräts am Gehäuse sicher, um eine stabile Referenz zu gewährleisten und interne Komponenten vor Spannungstransienten zu schützen.
