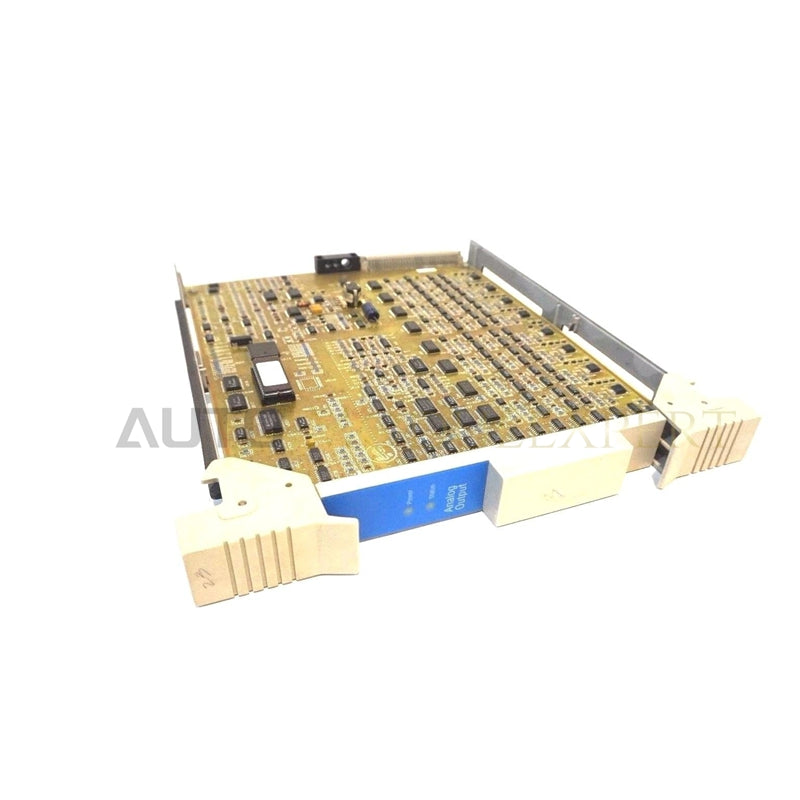

Honeywell 51304672-100 Analogausgangsmodul

Das Honeywell 51304672-100, auch als MU-PAOX03-Analogausgangskarte katalogisiert, dient als dedizierte Hardwarekomponente zur präzisen Signalsteuerung innerhalb der Plattformen Honeywell PM, APM, HPM und Experion PKS. Die Baugruppe steuert kontinuierliche Steuersignale über 8 unabhängige Analogausgangskanäle an Stellglieder, Ventile und drehzahlvariable Antriebe. Die hochauflösende Digital-Analog-Wandlung in Verbindung mit der Isolation zwischen den Kanälen sowie zwischen Kanal und Masse schützt die zentrale Rückwandlogik, während die Überwachung des Ausgangsstatus eine Fehlererkennung in Echtzeit ermöglicht.

Hardwarespezifikationen

4-20-mA-HART-Schleifenprotokoll und Isolation zwischen den Kanälen

Die Karte 51304672-100 integriert galvanisch getrennte Treiber für jeden ihrer 8 Ausgangskanäle, um Erdschleifenströme zwischen den Stellgliedern zu beseitigen. Die individuelle Isolation zwischen den Kanälen verhindert, dass elektrische Störungen auf der Feldseite benachbarte 4-20-mA-Stromschleifen oder differentielle Spannungssignale beeinträchtigen. Diese Isolationsstruktur bewahrt die Integrität der Steuersignale bei der Ansteuerung von Ventilstellungsreglern und Motor-Drehzahlreglern mit hoher Impedanz, die in der Nähe starker industrieller Schaltlasten installiert sind.

Häufig gestellte Fragen

F: Wie reagiert das Modul auf einen Unterbrechungsfehler in einer aktiven 4-20-mA-Ausgangsschleife?

A: Die integrierte Diagnoseschaltung erkennt Fehler in der Schleifenkontinuität sofort. Wird auf einem beliebigen Kanal eine Unterbrechung erkannt, setzt das Modul ein Hardware-Fehlerbit für den Haupt-I/O-Prozessor, während die verbleibenden isolierten Ausgangskanäle normal weiterarbeiten.

F: Welches Erdungsverfahren verhindert bei der Installation die Einkopplung von Störungen in die Analogausgangskanäle?

A: Zur Erdung muss der Kartenrahmen direkt in den Führungsschienen des Kartenkäfigs befestigt werden. Verbinden Sie alle Schirmungen der Feldsignalkabel an einem einzigen Punkt mit der Instrumentenerdungsschiene des Schaltschranks, um zu verhindern, dass Erdschleifen die Genauigkeit des 12-Bit-DAC-Ausgangs beeinträchtigen.

F: Kann das Modul 51304672-100 ausgetauscht werden, während das DCS-Chassis eingeschaltet ist?

A: Der Online-Austausch hängt von den Regeln des Kartenkäfigs im jeweiligen Honeywell-Chassis ab. Obwohl die Systemrückwand das Einsetzen im laufenden Betrieb unterstützt, müssen die Feldanschlussstecker sicher getrennt werden, um beim Entfernen der Karte Spannungstransienten an der Last zu verhindern.

Richtlinien für die Installation im Feld

Schieben Sie das Modul 51304672-100 vertikal in den vorgesehenen Steckplatz des Honeywell-I/O-Kartenkäfigs, bis der hintere Stecker vollständig in der Rückwand sitzt. Ziehen Sie die oberen und unteren Befestigungsschrauben an, um das Modulchassis am Metallrahmen des Racks zu sichern und die durchgängige Funktionserde zu gewährleisten. Sorgen Sie für ausreichende Belüftungsabstände um die Rackbaugruppe, damit die Umgebungstemperatur im Betrieb zwischen -20 °C und +60 °C bleibt.

Führen Sie alle Feldsignalverdrahtungen durch separate Kabelkanäle für Niederspannungsleitungen, getrennt von Wechselstromversorgungen und Motorleitungen mit hohen Strömen. Stellen Sie sicher, dass für 4-20-mA-Stromschleifenleitungen und Spannungssignalkabel verdrillte, geschirmte Aderpaare verwendet werden. Schließen Sie die Feldkabelschirme ausschließlich an der Erdungssammelschiene des Schaltschranks an und lassen Sie das Ende am Feldgerät offen, um zirkulierende Erdströme zu verhindern, die die Genauigkeit der Steuerausgänge beeinträchtigen könnten.
