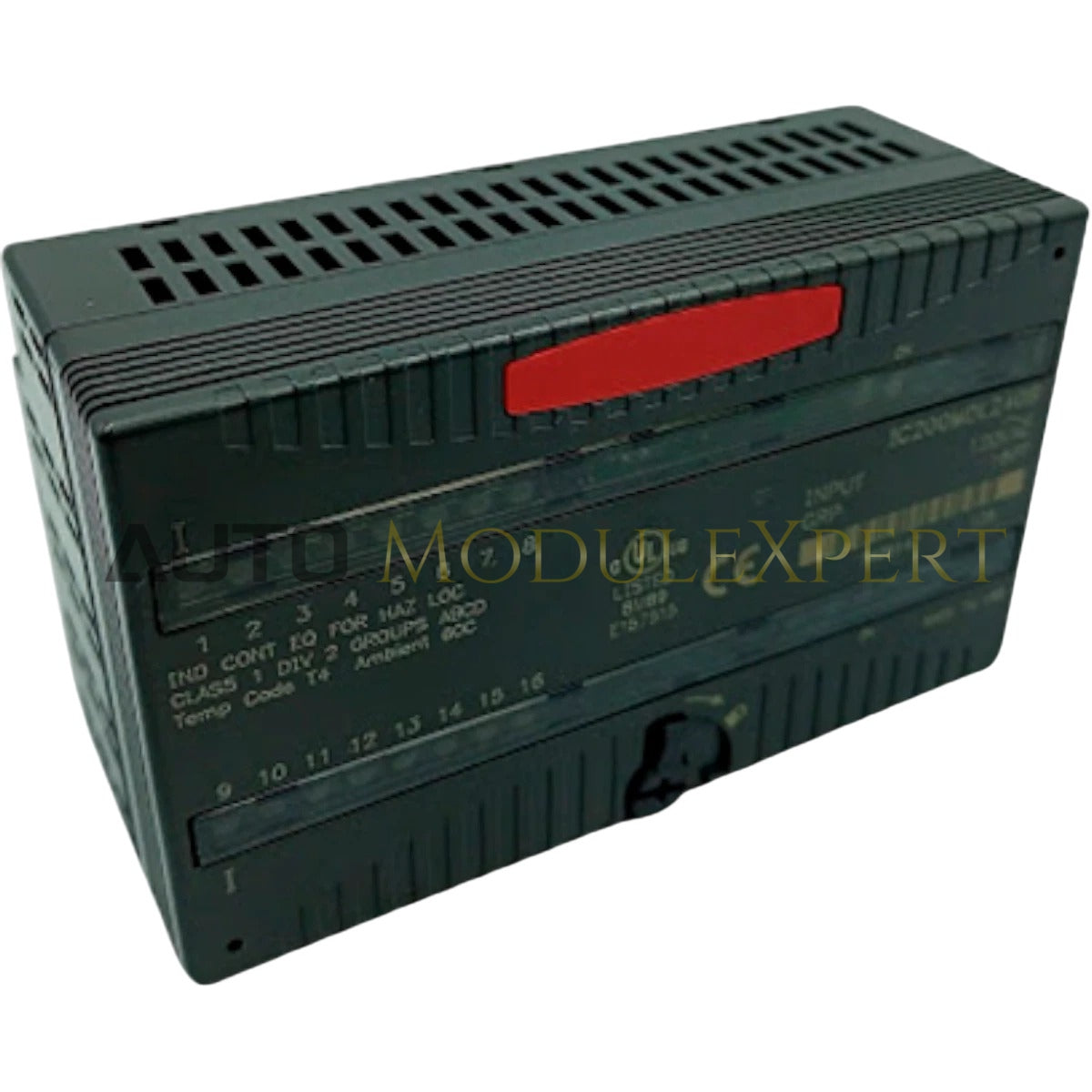

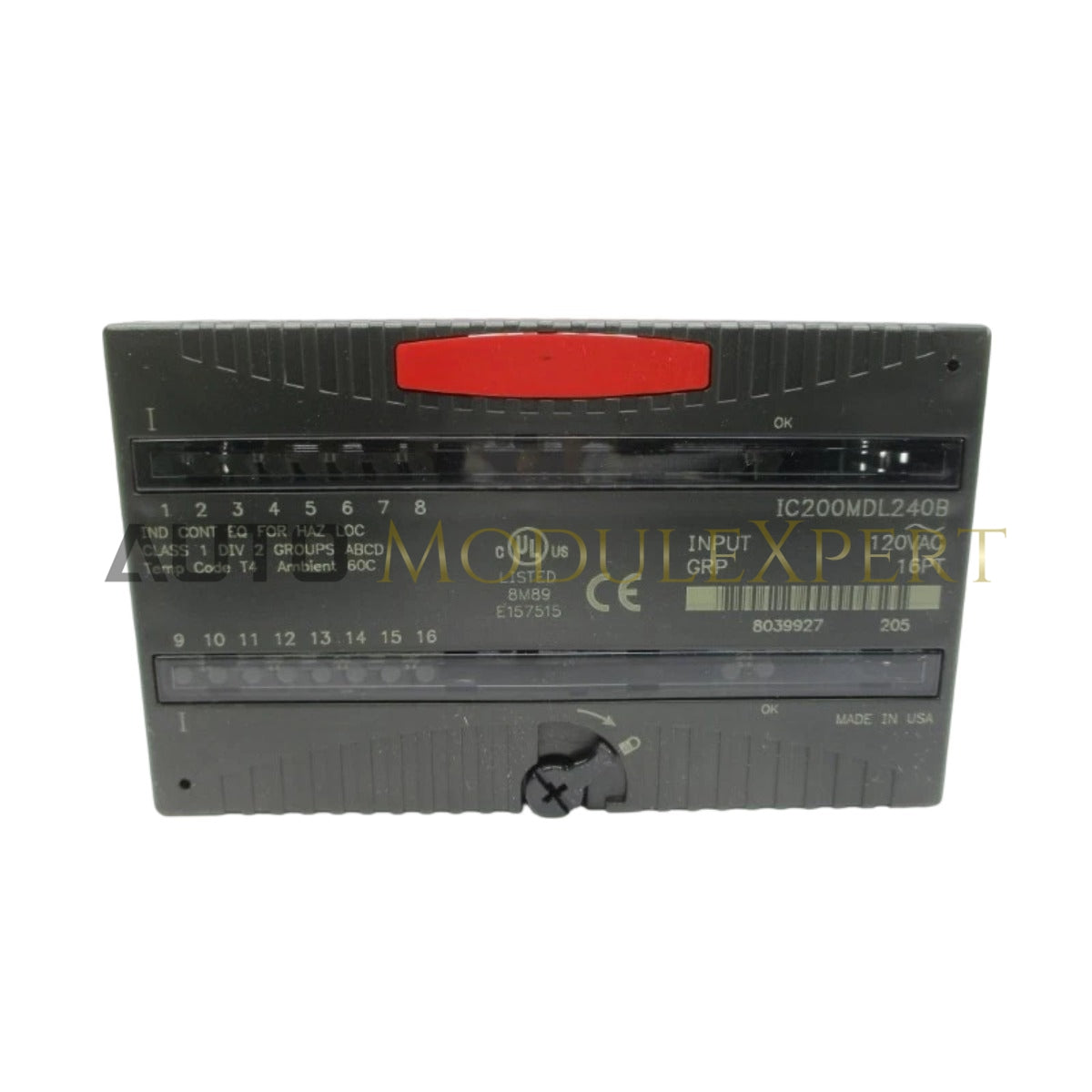

Das GE IC200MDL240B, auch als IC200MDL240B Diskretes Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für die hochdichte AC-Signalerfassung innerhalb der VersaMax-Steuerungsnetzwerkplattformen. Das Modul bietet 16 diskrete Eingangspunkte, organisiert in zwei isolierte Gruppen zu je 8, die die Schnittstelle von 120 VAC-Feldsignalen mit dem PLC-Rückplane ermöglichen. Es führt Signalgleichrichtung und Pufferung durch, um konsistente Logikstatusaktualisierungen im gesamten Steuerungssystem sicherzustellen.

Hardware-Spezifikationen

Profinet / EtherNet/IP Deterministische Netzwerke

Das IC200MDL240B ist für die Integration in industrielle Steuerungsarchitekturen konzipiert und unterstützt deterministischen Datendurchsatz zur CPU. Das Modul verfügt über einen Einschalt-Spannungsbereich von 70–132 VAC und eine Ausschalt-Schwelle von 0–40 VAC, was eine klare Zustandsunterscheidung für Feldsensoren ermöglicht. Die Rückplanbus-Kommunikationsgeschwindigkeit wird durch schnelles internes Scannen aufrechterhalten, und die Firmware-Flash-Kompatibilität erlaubt es dem Modul, sich an bestehende PLC-I/O-Aktualisierungszyklen anzupassen, wodurch Eingangsübergänge genau und ohne nennenswerte Verzögerung erfasst werden.

Häufig gestellte Fragen

F: Können die zwei Gruppen mit je 8 Eingängen von unterschiedlichen Spannungsquellen versorgt werden?

A: Ja, die 16 Eingänge sind in zwei Gruppen zu je 8 organisiert, sodass jede Gruppe von unabhängigen 120 VAC-Stromquellen versorgt werden kann, vorausgesetzt, sie teilen eine gemeinsame Referenz innerhalb ihrer jeweiligen Gruppe.

F: Was sind die Folgen, wenn die Eingangsspannung zwischen 40 VAC und 70 VAC liegt?

A: Der Spannungsbereich zwischen 40 VAC und 70 VAC ist undefiniert. Eingangssignale in diesem Bereich können zu unvorhersehbaren Logikzuständen führen, was möglicherweise zu intermittierenden Statusaktualisierungen führt. Stellen Sie stets sicher, dass Feldsignale innerhalb der angegebenen Ein- oder Ausschaltbereiche liegen.

Feldinstallationsrichtlinien

• Montieren Sie das Modul am VersaMax-Racksystem, indem Sie sicherstellen, dass der hintere Verriegelungsmechanismus vollständig eingerastet ist, um mechanische Stabilität zu gewährleisten.
• Verwenden Sie geschirmte Kabel für die AC-Signalverdrahtung, um induktive Übersprechungen zwischen benachbarten Signalwegen im Kabelkanal zu minimieren.
• Schließen Sie Eingabefeldgeräte an die Modulanschlüsse an; stellen Sie sicher, dass der Rückweg für jede Gruppe ordnungsgemäß an die gemeinsame Quelle angeschlossen ist.
• Halten Sie den erforderlichen Freiraum um das Modulgehäuse ein, um Konvektionskühlung zu ermöglichen, da AC-Eingangsmodule während des Dauerbetriebs Wärme abgeben.
• Überprüfen Sie die kontinuierliche Isolationsbewertung von 250 VAC, wenn das Modul in Umgebungen mit häufigen Hochspannungs-Transienten auf der Feldverdrahtung eingesetzt wird.
