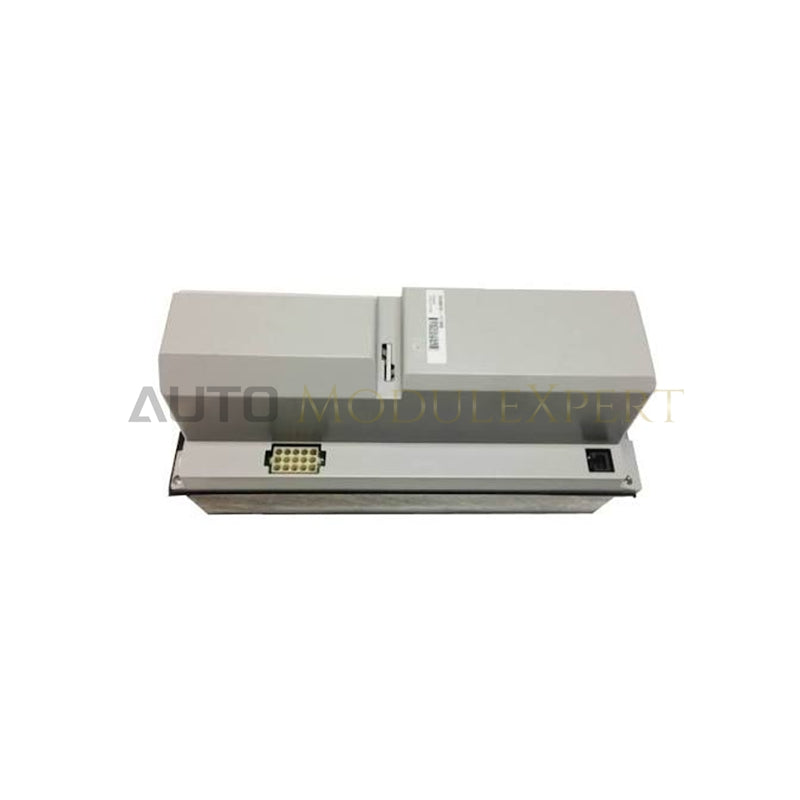

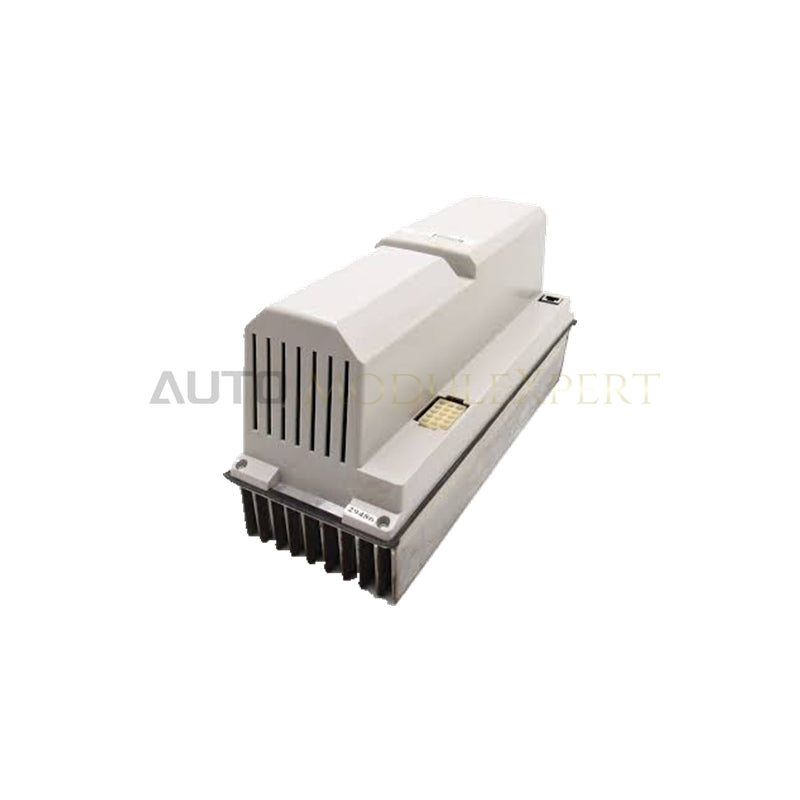

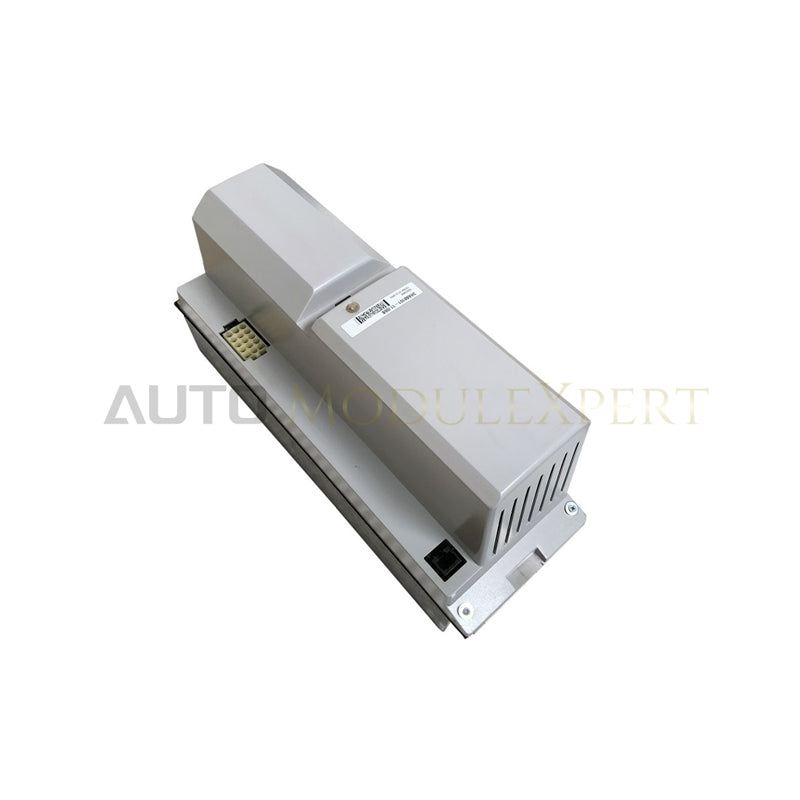

ABB DSQC346E E/A-Schnittstellenplatine

Die ABB 3HAB8108-1, auch als DSQC346E (3HAB8101-11 E/A-Schnittstellenplatine) katalogisiert, dient als dedizierte Hardwarekomponente zur mehrkanaligen Aufbereitung digitaler und analoger Signale in den Robotersteuerungsnetzwerken ABB S4C, S4C+ und IRC5. Die Platine verarbeitet diskrete Sensorsignale und kontinuierliche Prozessrückmeldungen über 32 digitale Eingänge, 32 digitale Ausgänge, 4 Analogeingänge und 4 Analogausgänge, um Echtzeitbewegungen des Manipulators über einen 24-VDC-Steuerkreis zu koordinieren.

Hardwarespezifikationen

Signalausführung mit hoher Dichte und deterministisches Backplane-Verhalten

Die ABB DSQC346E nutzt eine schnelle Kommunikation über den Backplane-Bus, um Änderungen der E/A-Zustände in Echtzeit an den Hostprozessor zu übertragen, ohne interne Verzögerungen durch Scanzyklen. Die Firmware-Flash-Kompatibilität zwischen den Steuerungsvarianten S4C+ und IRC5 gewährleistet eine zuverlässige Adressauflösung und Diagnoseausführung. Die hohe E/A-Dichte ermöglicht die gleichzeitige Erfassung von 64 diskreten und 8 kontinuierlichen Prozesssignalen und führt deterministische Reaktionsschleifen auf IRC5-Systemen in weniger als 2 ms aus.

Häufig gestellte Fragen

F: Wie bewältigt die DSQC346E hohe elektrische Störpegel in anspruchsvollen industriellen Umgebungen wie beim Widerstandsschweißen?

A: Optische Isolationsbarrieren der Hardware trennen die gesamte interne Verarbeitungselektronik von den Feldsignalkanälen bis zu 1500 V AC und verhindern so die Ausbreitung transienter Überspannungen.

F: Welche Montagevorgaben gelten für die Installation der DSQC346E in einem industriellen Schaltschranksystem?

A: Mit der Schutzart IP20 muss das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene oder einer Montagefläche innerhalb eines geschlossenen Schaltschranks montiert werden, um die Wärmeabfuhr und den Schutz vor Umgebungsverschmutzungen sicherzustellen.

Richtlinien für die Installation vor Ort

• Trennen der Stromversorgung: Schalten Sie die 24-VDC-Hauptversorgung des Robotersteuerungsrahmens ab und sichern Sie sie gegen Wiedereinschalten, bevor Sie die Platinenbaugruppe verdrahten oder austauschen.
• Anforderungen an die Erdung: Befestigen Sie die Schirmableitungen der Feldverdrahtung direkt an der Haupterdungsschiene des Gehäuses und verwenden Sie kurze Erdungsverbindungen mit niedriger Impedanz.
• Kabeltrennung: Trennen Sie die Niederspannungsverdrahtung für Analogsignale (0-10 V / 4-20 mA) innerhalb der Kabelkanäle des Schaltschranks von den Stromkabeln der AC-Servoantriebe mit hoher Strombelastung.
• Integrität der Klemmenblöcke: Stellen Sie sicher, dass alle Schrauben der steckbaren Klemmenblöcke sicher mit dem richtigen Drehmoment angezogen sind, um durch Maschinenvibrationen verursachte intermittierende Kontaktfehler zu verhindern.
