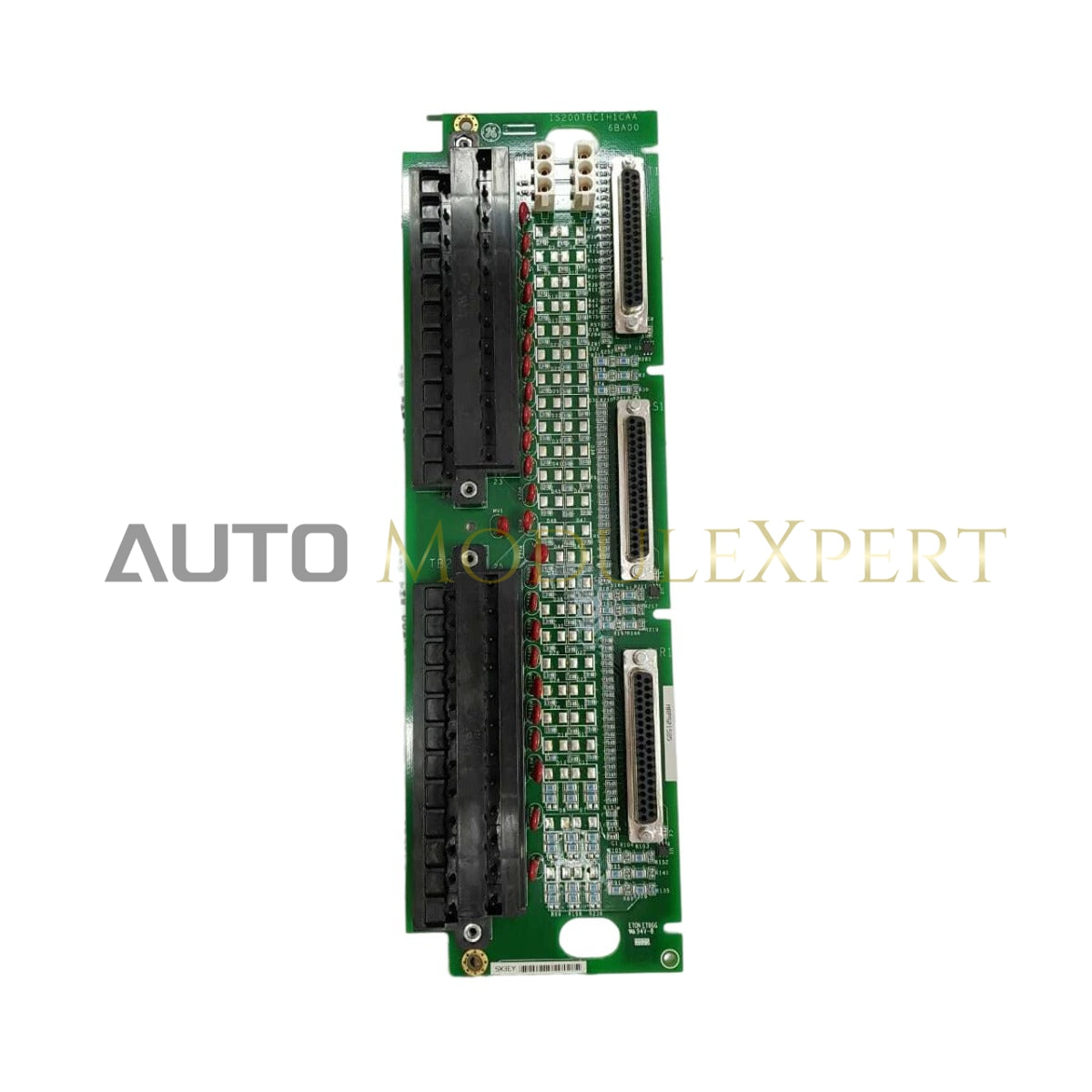

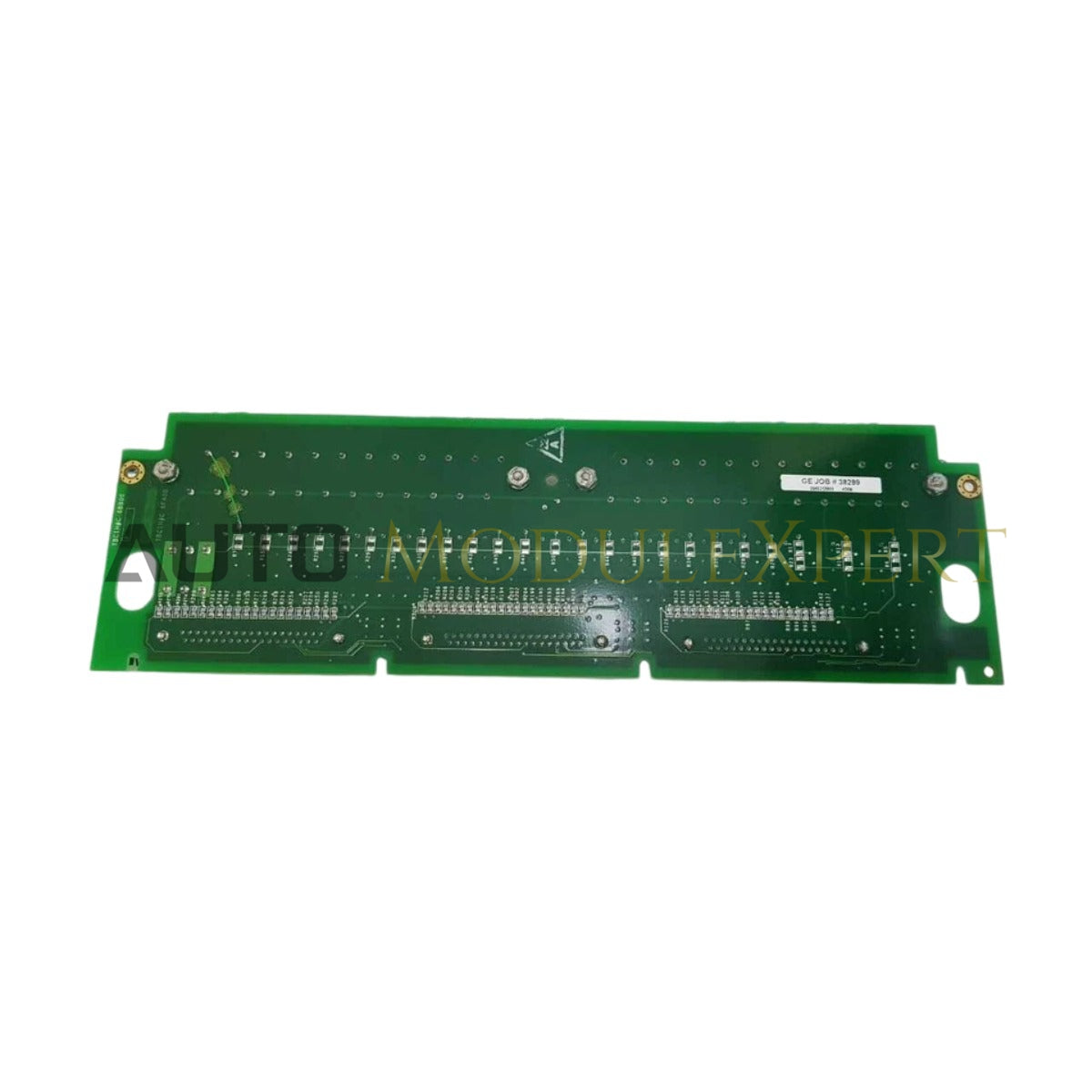

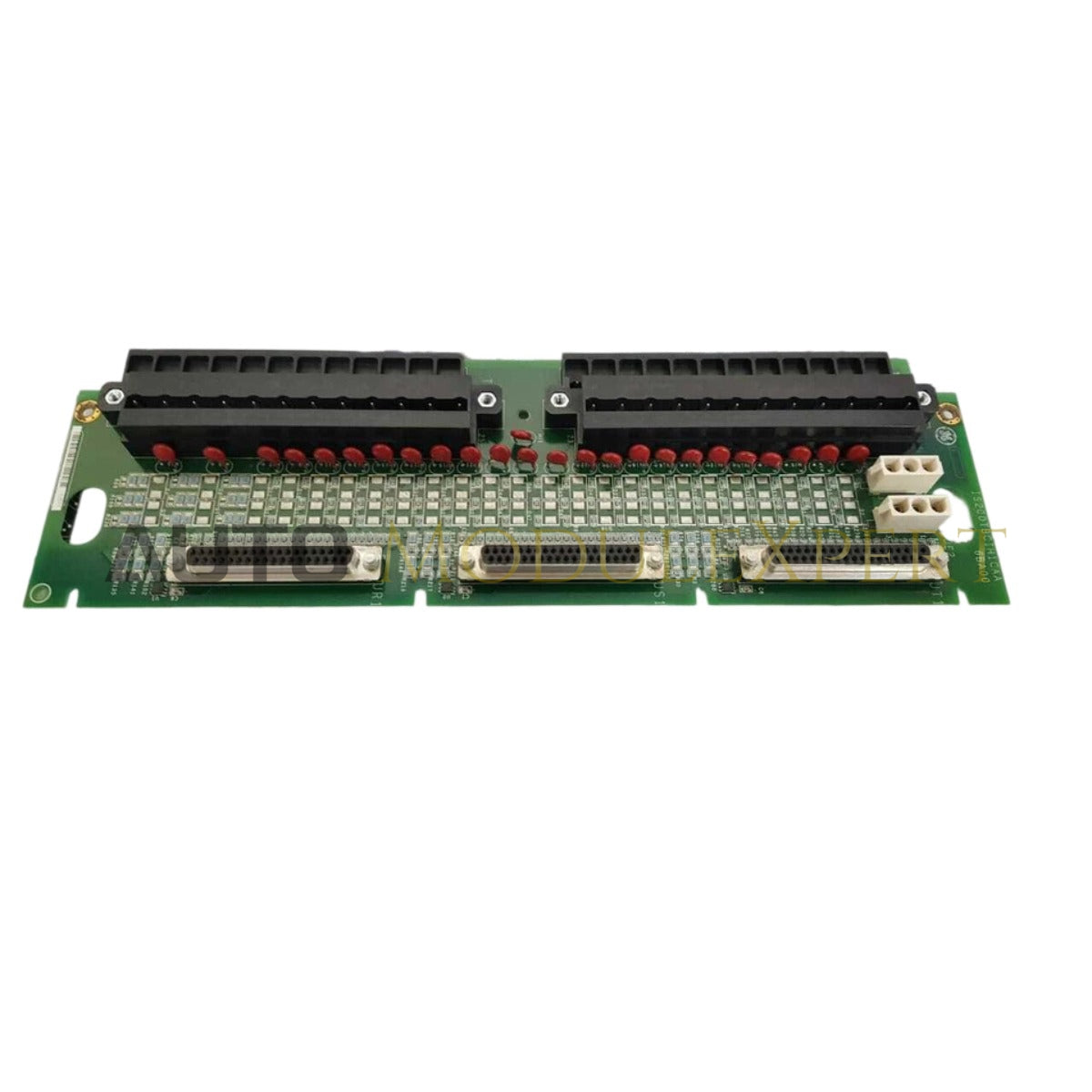

Die General Electric IS200TBCIH1C, auch als IS200TBCIH1C Analog-Terminalplatine katalogisiert, fungiert als dedizierte Hardwarekomponente für Signalabschluss und Schnittstellenverteilung innerhalb von Speedtronic Mark VI-Steuerungssystemen.
Suffix-Aufschlüsselung & Modellmatrix
Die IS200TBCIH1C stellt eine spezifische Revision innerhalb der Mark VI Terminalplatten-Produktlinie dar. Das „H1“ kennzeichnet die primäre Hardware-Designgeneration, während der Suffix „C“ die spezifische Revisionsstufe der Leiterplattenbaugruppe angibt, die die Kompatibilität mit zugehörigen I/O-Packs und Feldverdrahtungskonfigurationen regelt.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200TBCIH1C |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,22 kg |
| Abmessungen | 3,8 cm x 11,5 cm x 4,5 cm |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | Passiv (keine aktive Verarbeitung) |
| Montageart | DIN-Schiene / Schaltschrank-Abstandshalter |
| Terminaltyp | Schraubklemmenblock |
Firmware-Flash-Kompatibilität
Als passive analoge Terminalplatine enthält die IS200TBCIH1C keine onboard Firmware. Sie dient jedoch als physische Schnittstelle für I/O-Packs, die spezifische Firmware-Versionen benötigen, um Signale, die über die Platine verarbeitet werden, zu interpretieren. Eine korrekte Systemintegration erfordert, dass die Firmware des angeschlossenen I/O-Packs mit der Signalaufbereitungsschaltung auf dieser Platine kompatibel ist, insbesondere bei der Verarbeitung kalibrierter 4-20 mA- oder Thermoelementeingänge. Die Integrität des Signalwegs muss mit der Firmware-Revision des Controllers abgeglichen werden, um Offset-Fehler bei der analogen Datenerfassung zu vermeiden.
Häufig gestellte Fragen
F: Unterstützt die IS200TBCIH1C Hot-Swapping?
A: Während Terminalplatten generell stationär sind, können die zugehörigen I/O-Packs hot-geswapped werden. Dabei ist Vorsicht geboten, um Kurzschlüsse an den Pins der Terminalplatte während des Entfernens oder Einsetzens der I/O-Packs zu vermeiden.
F: Gibt es spezielle Anforderungen an die Abschirmung analoger Signale?
A: Ja. Alle analogen Eingangskabel müssen geschirmte verdrillte Adernpaare verwenden. Die Schirme sollten an den dafür vorgesehenen Massepunkten auf der Platine angeschlossen werden, um elektromagnetische Störungen (EMI), die sich als Signalrauschen im Regelkreis äußern können, zu minimieren.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass alle Feldverdrahtungen vor dem Anschluss an die Klemmenblöcke spannungsfrei sind, um versehentlichen Kontakt mit spannungsführenden Leitungen zu vermeiden.
- Wenden Sie das korrekte Anzugsmoment auf die Schraubklemmen an; überprüfen Sie, dass die Verbindungen den Herstelleranforderungen für sicheren mechanischen Halt entsprechen.
- Halten Sie eine klare Trennung zwischen analoger Signalverdrahtung und Hochspannungs-Wechselstromleitungen ein, um induzierte Störkopplungen zu vermeiden.
- Stellen Sie sicher, dass die Platine fest am Schaltschrank-Rückwandträger montiert ist, um einen niederohmigen Pfad für Signalreferenz und Abschirmung zu gewährleisten.
