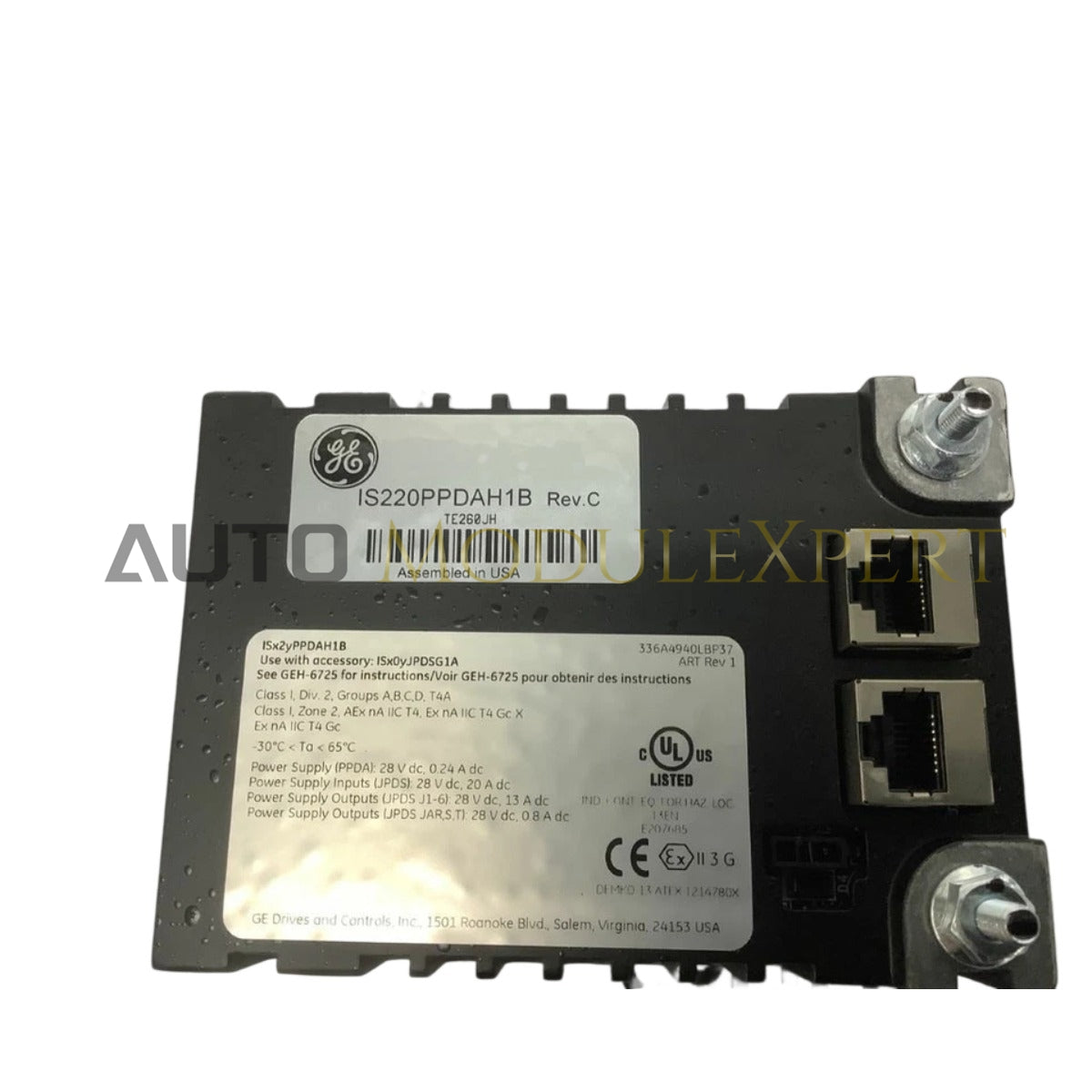

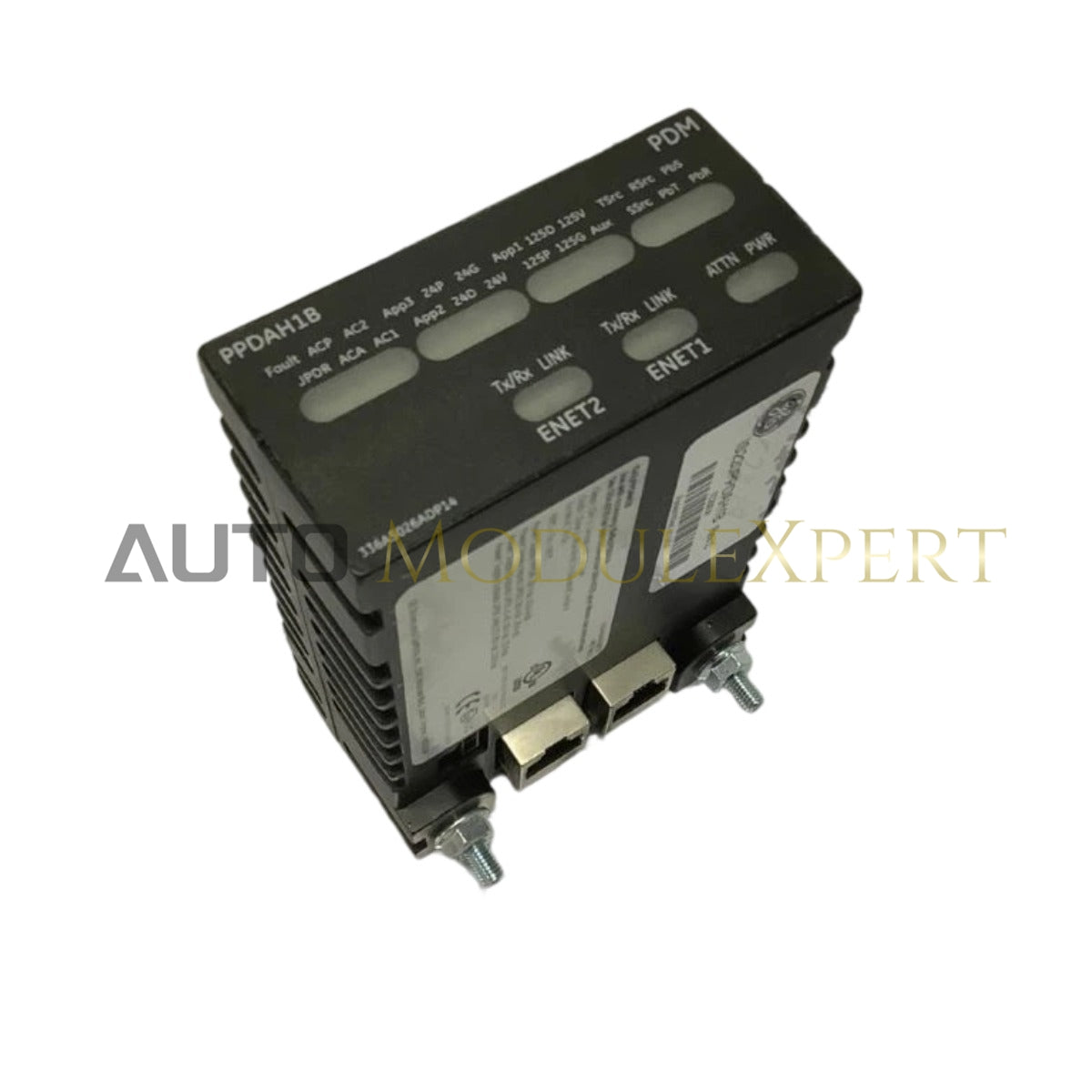

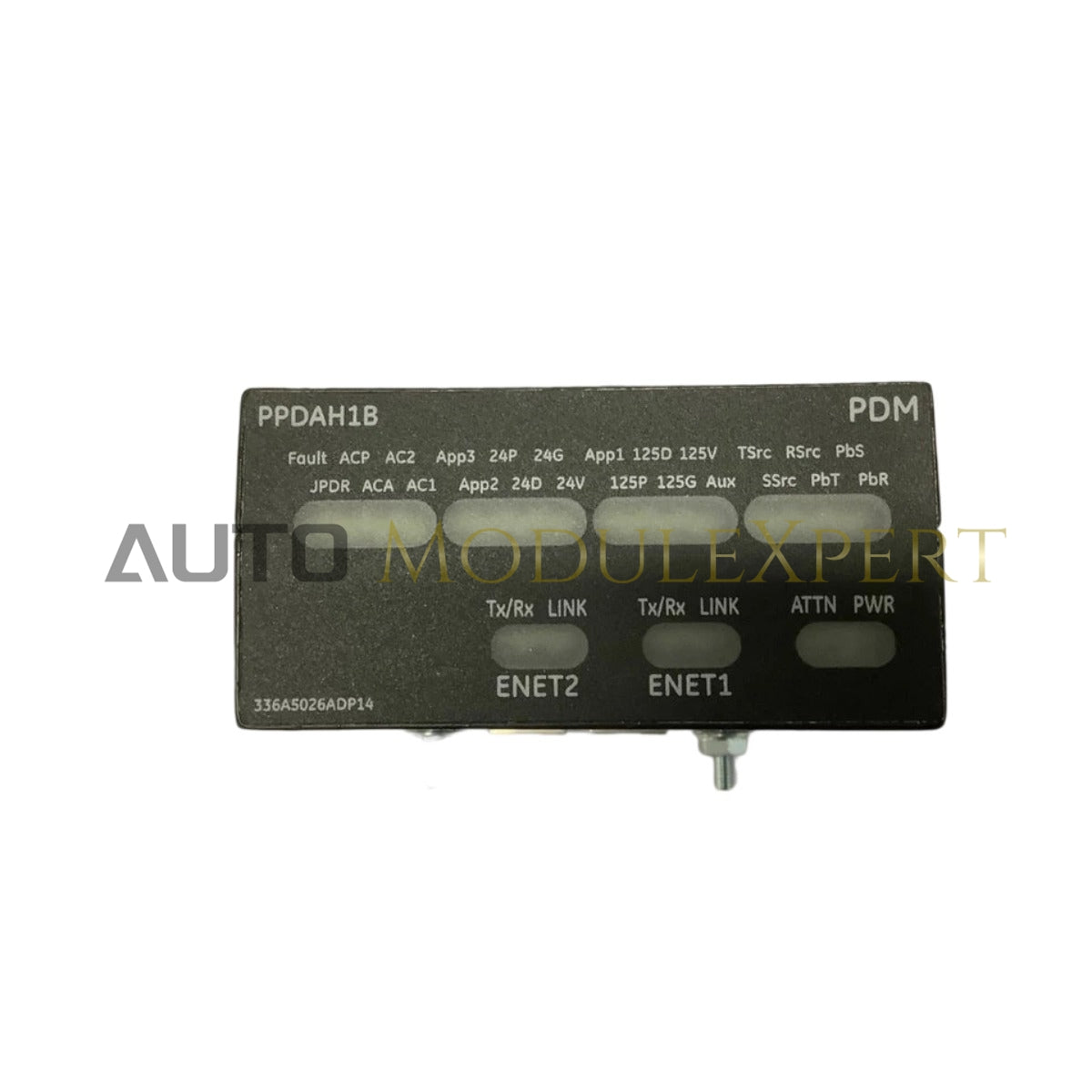

Konfiguriert für die Überwachung der Stromverteilung in den Turbinensteuerungssystemen Mark VIe und Mark VIeS, bietet das GE Energy IS220PPDAH1B (IS220PPDAH1B Power Distribution Feedback Module) eine direkte physische und elektrische Ausführung von Diagnose-Feedback und Fehlererkennung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS220PPDAH1B |
| Marke | GE Energy |
| Herkunft | USA |
| Gewicht | 0,65 kg |
| Abmessungen | Nicht angegeben |
| Betriebstemperatur | Nicht angegeben |
| Stromverbrauch | Nicht angegeben |
| Ausgangsspannung | 28 VDC |
| Montageort | JPDS-, JPDC- oder JPDM-Platinen |
| Diagnoseeingänge | Zwei 115/230 VAC analog, sechs abgesicherte AC, lokaler Masseanschluss |
| Umwelt | Mit Schutzlack überzogen |
Profinet / EtherNet/IP Deterministische Netzwerke
Das IS220PPDAH1B-Modul arbeitet im Mark VIe I/O-Netzwerk und liefert wichtige Rückmeldungen zur Stromverteilung. Es unterstützt deterministische Kommunikation, indem es Diagnosesignaldaten an den Controller übermittelt und so eine Echtzeitüberwachung des Stromstatus ermöglicht. Das Modul führt interne Selbstdiagnosetests durch, um die Gesundheit der Komponenten und die Integrität der Berichterstattung zu überprüfen. Die Integration erfordert eine präzise Signalterminierung an den vorgesehenen Anschlussplatinen (JPDS, JPDC oder JPDM), um eine genaue Rückmeldung für die Fehlerstromerkennung und die Überwachung der abgesicherten Signale über den deterministischen Steuerbus sicherzustellen.
Häufig gestellte Fragen
F: Benötigt dieses Modul eine externe Kalibrierung für die 115/230 VAC Eingänge?
A: Nein. Das Modul ist werkseitig kalibriert, um diese Signale für Diagnosezwecke zu verarbeiten. Es ist darauf ausgelegt, den Status der abgesicherten AC-Signale und der Erdungsbedingungen direkt an das Steuerungssystem zu melden.
F: Ist die Fehlerstromerkennung verfügbar, wenn das Modul in einer beliebigen Einschubposition installiert ist?
A: Die Fehlerstromerkennung ist speziell aktiviert, wenn das Modul mit einer JPDE-Platine kombiniert wird. Stellen Sie sicher, dass die Hardwarekonfiguration den vorgesehenen Diagnosefunktionen entspricht.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass der Einschubstromkreis vor der Montage des IS220PPDAH1B spannungsfrei ist, um elektrische Schäden am Modul oder an den JPDS/JPDC/JPDM-Anschlussplatinen zu vermeiden.
- Vergewissern Sie sich, dass das Modul vollständig eingesetzt ist und die mechanischen Verriegelungsmechanismen gesichert sind, um einen konstanten Kontakt mit den Strom- und Signalpins der Rückwand zu gewährleisten.
- Überprüfen Sie, dass der Schutzlack intakt und frei von mechanischen Beschädigungen ist, da sonst der Schutz gegen Verunreinigungen in der Installationsumgebung beeinträchtigt werden könnte.
- Führen Sie nach der Installation eine Diagnoseprüfung über die Steuerungssoftware durch, um zu bestätigen, dass das Modul seine fünf internen Selbstdiagnosetests erfolgreich ausführt.
