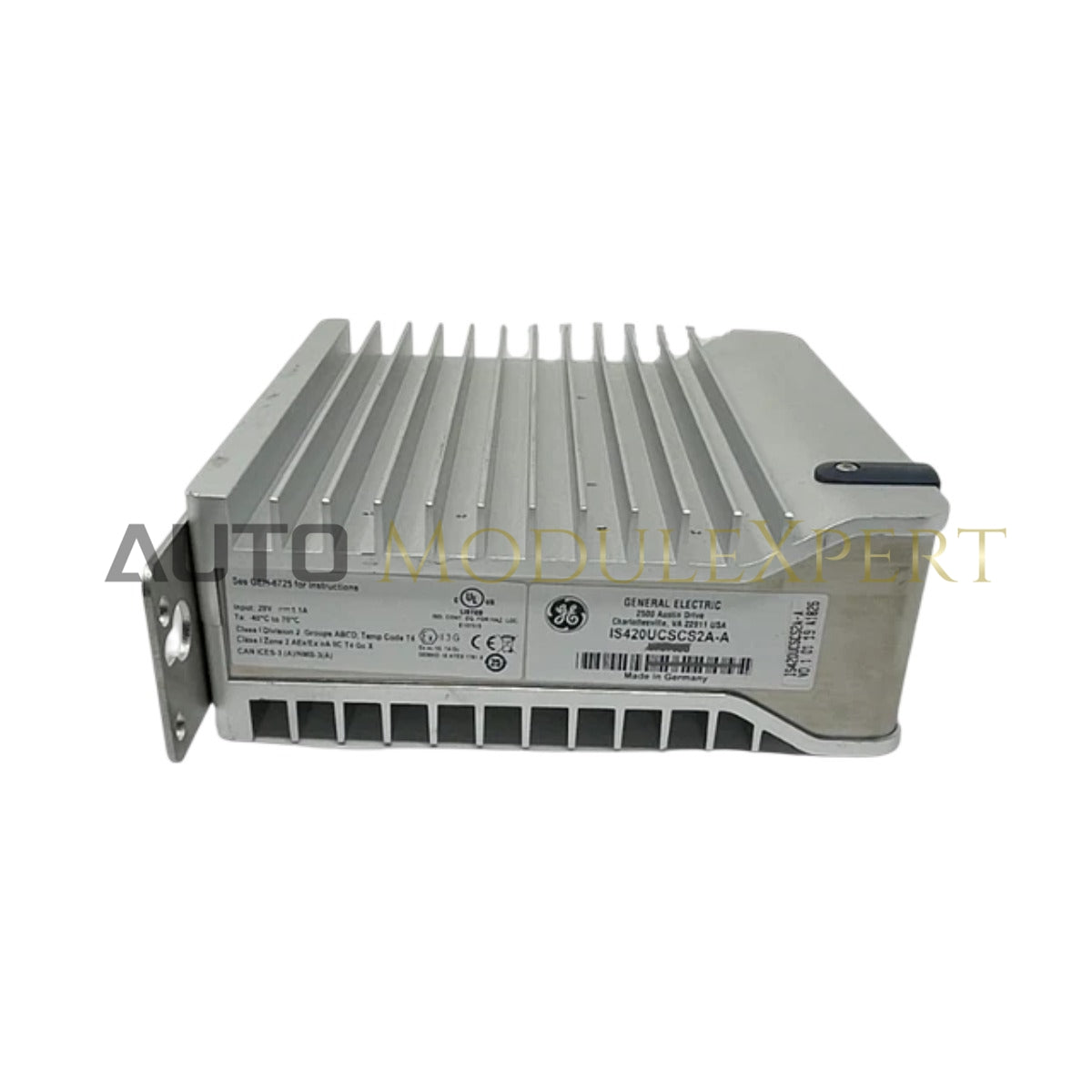

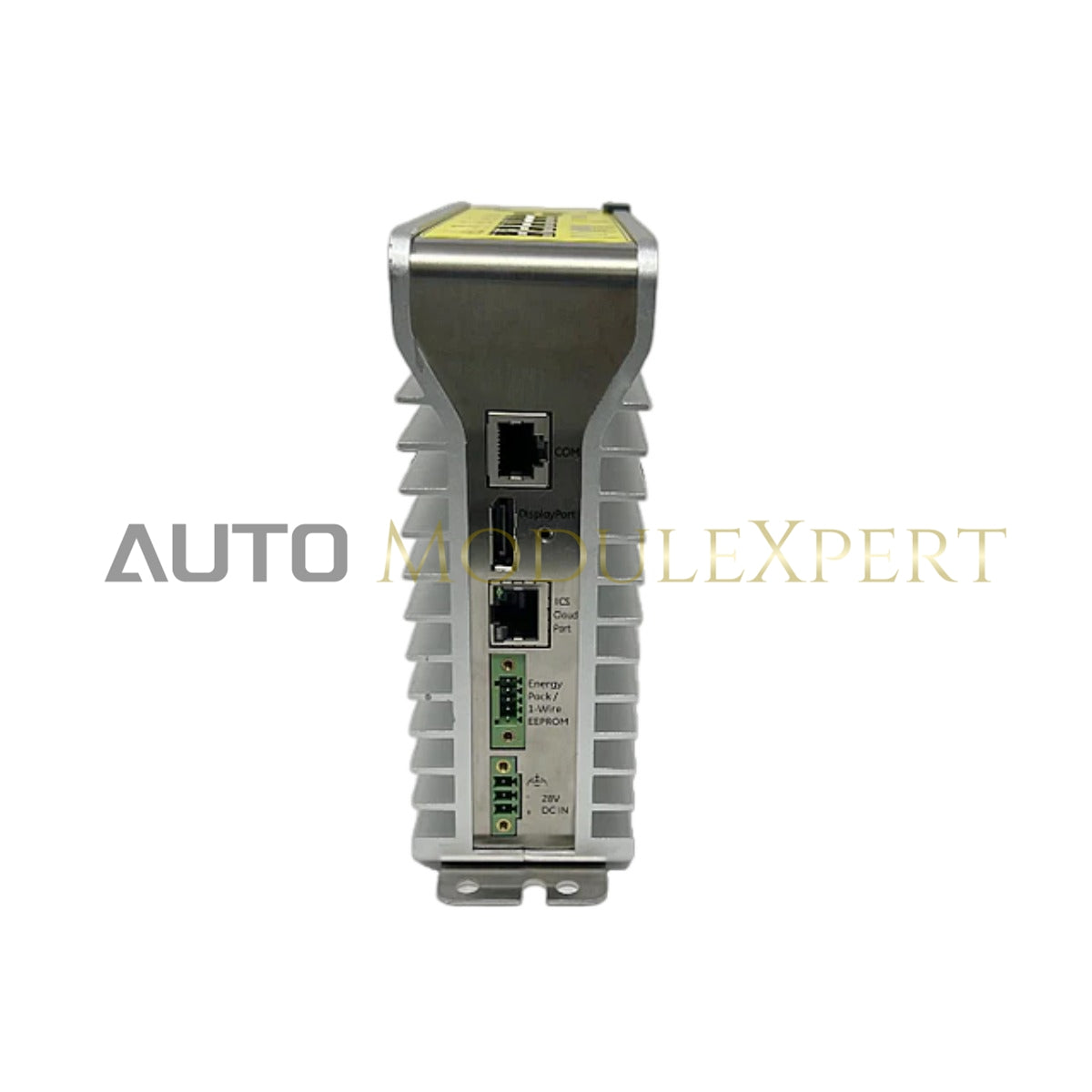

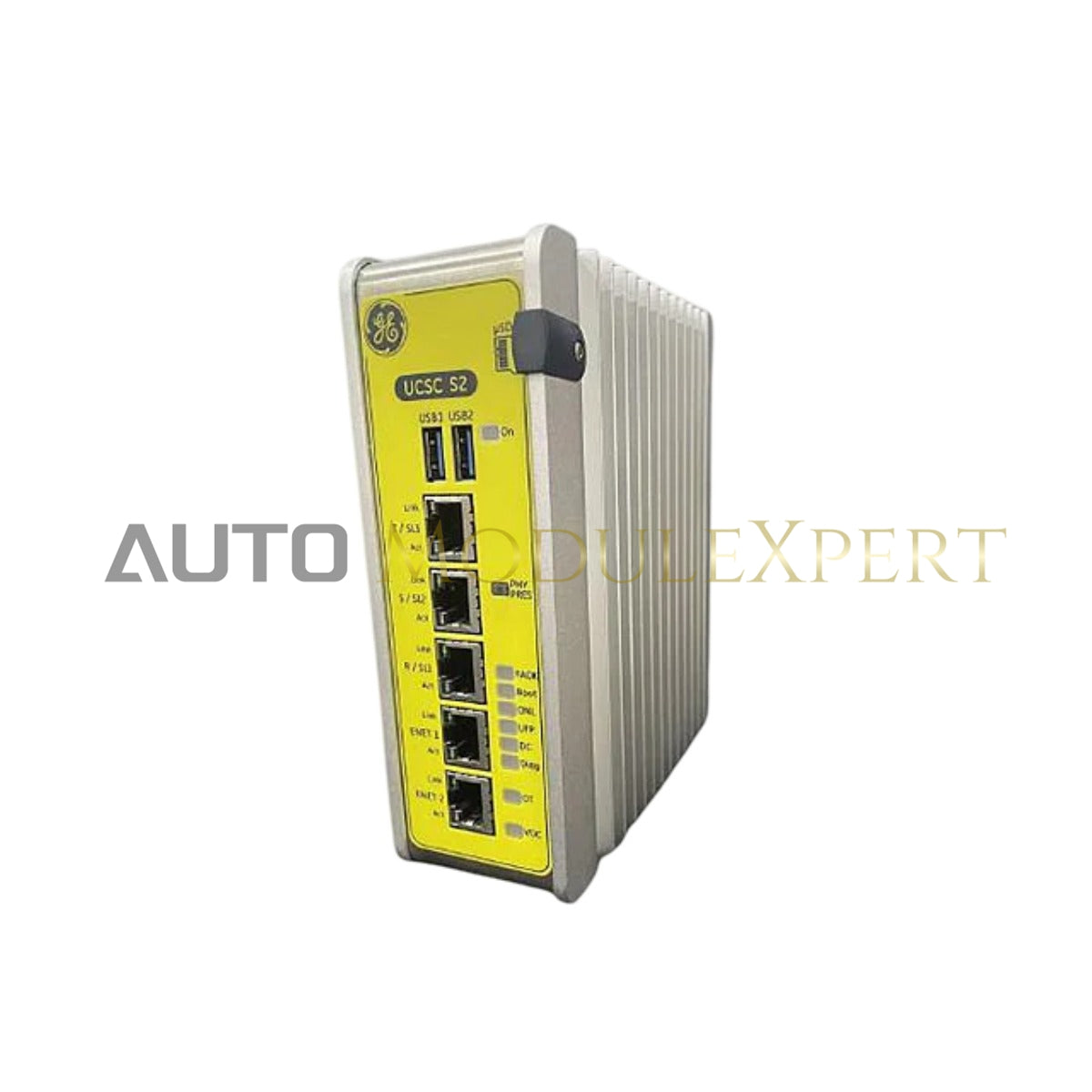

Das GE IS420UCSCS2A-B-V0.1-A, auch als IS420UCSC Digitalsteuerungsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Überwachung und Ausführung digitaler Signallogik innerhalb industrieller Automatisierungsnetzwerke.

Hardware-Spezifikationen

Firmware- und Backplane-Kommunikation

Das IS420UCSCS2A-B-V0.1-A verwaltet die Signalaufnahme und das Schalten über eine Multi-Protokoll-Schnittstelle und unterstützt deterministische Interaktionen mit SPS und HMIs. Es erhält die Geschwindigkeit der Backplane-Bus-Kommunikation, indem es eine schnelle Befehlsweiterleitung über seine Ethernet- und RS-485-Anschlüsse sicherstellt. Die Firmware-Flash-Kompatibilität wird über den integrierten Diagnoseanschluss verwaltet, was nahtlose Updates ermöglicht, um systemweite Logikanforderungen zu erfüllen. Die Skalierung der I/O-Dichte des Moduls erlaubt eine verteilte Steuerung von Motoren, Ventilen und Beleuchtungssystemen, wobei die Relaisausgänge eine elektrische Trennung zwischen der Steuerlogik und Hochstrom-Schaltkreisen gewährleisten.

Häufig gestellte Fragen

F: Können die Relaisausgänge für spezielle Zeitsteuerungen oder Verriegelungslogik konfiguriert werden?

A: Die Relaislogik wird hauptsächlich vom Host-Controller ausgeführt. Das Modul stellt die physische Hardware-Schnittstelle zum Schalten bereit, während die Verriegelungs- oder Zeitparameter in der Softwarekonfiguration der angeschlossenen SPS oder des Industriecontrollers definiert werden.

F: Wie hält das Modul die Leistung in Umgebungen mit extremen Temperaturschwankungen aufrecht?

A: Das IS420UCSCS2A-B-V0.1-A ist mit Industriekomponenten ausgelegt, die für -40 °C bis +70 °C ausgelegt sind. Es nutzt Konvektionskühlung und optimierte Leiterbahnen auf der Platine, um thermische Drift zu verhindern und die Zuverlässigkeit der digitalen Eingangssignale unter rauen thermischen Bedingungen sicherzustellen.

Feldinstallationsrichtlinien

• Stellen Sie sicher, dass die 24 VDC-Stromversorgung geregelt und auf das System-Massepotential bezogen ist, um Gleichtaktspannungsstörungen zu vermeiden, die die digitale Eingangssignallogik beeinträchtigen könnten.
• Verkabeln Sie alle Relaisausgänge mit geeigneten Freilaufdioden oder RC-Snubbern, wenn induktive Lasten wie Magnetventile oder Schützspulen geschaltet werden, um elektromagnetische Rückspannungen zu verhindern.
• Bei Verwendung der RS-485-Kommunikation ist darauf zu achten, dass das Netzwerk an beiden Enden mit 120-Ohm-Widerständen terminiert ist, um Signalreflexionen zu vermeiden.
• Installieren Sie das Modul auf einer geerdeten DIN-Schiene, damit das Metallgehäuse einen effektiven Schutz gegen elektromagnetische Störungen (EMI) bietet.
• Führen Sie nach der Installation eine Statusprüfung über das HMI durch, um sicherzustellen, dass jeder der 16 digitalen Eingänge den Zustand des Feldgeräts korrekt erfasst und alle 8 Relaisausgänge gemäß der Steuerlogik funktionieren.
