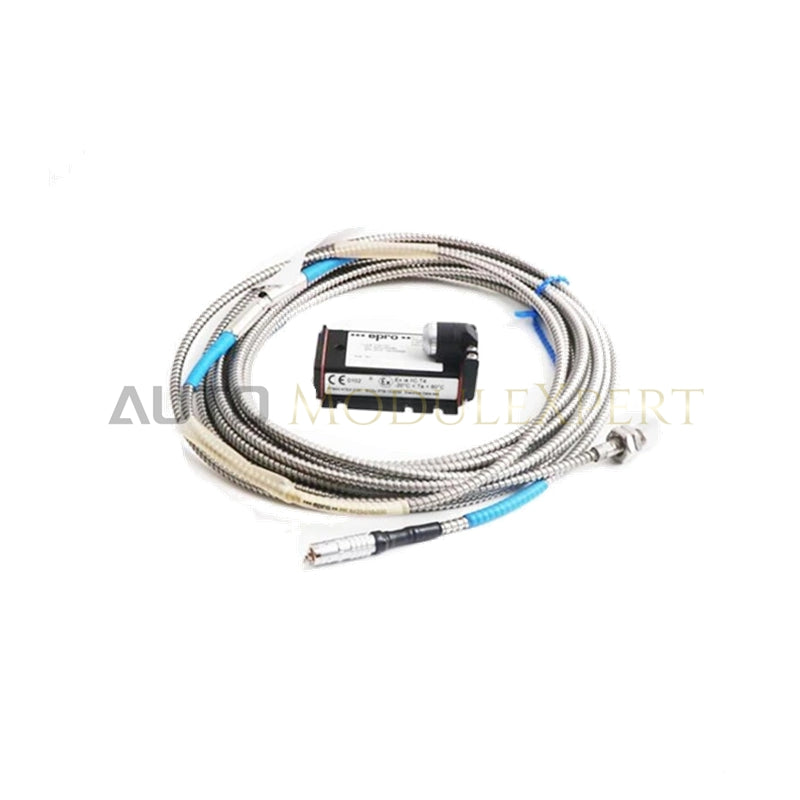

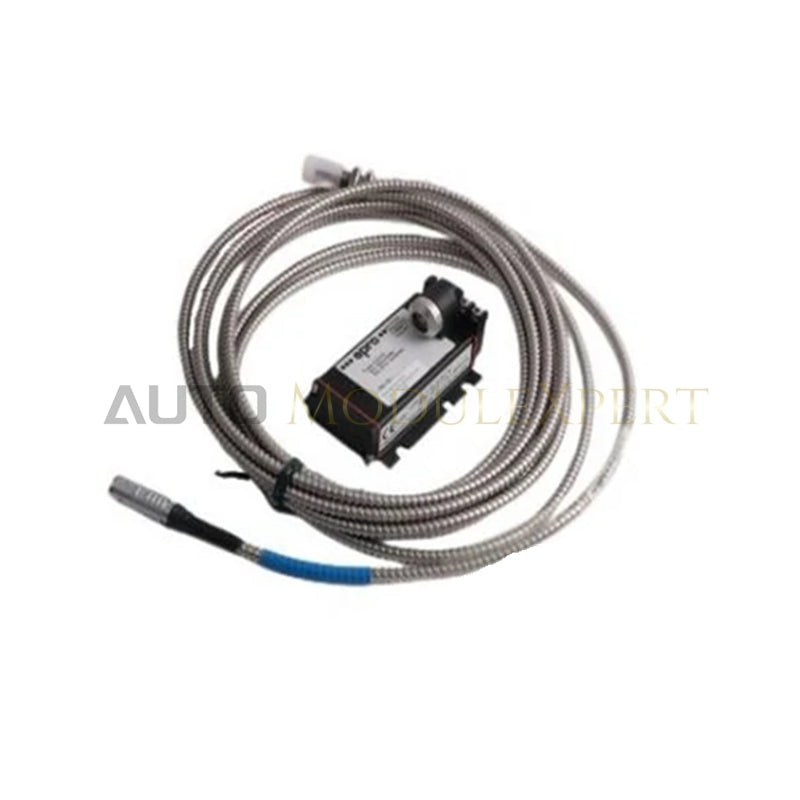

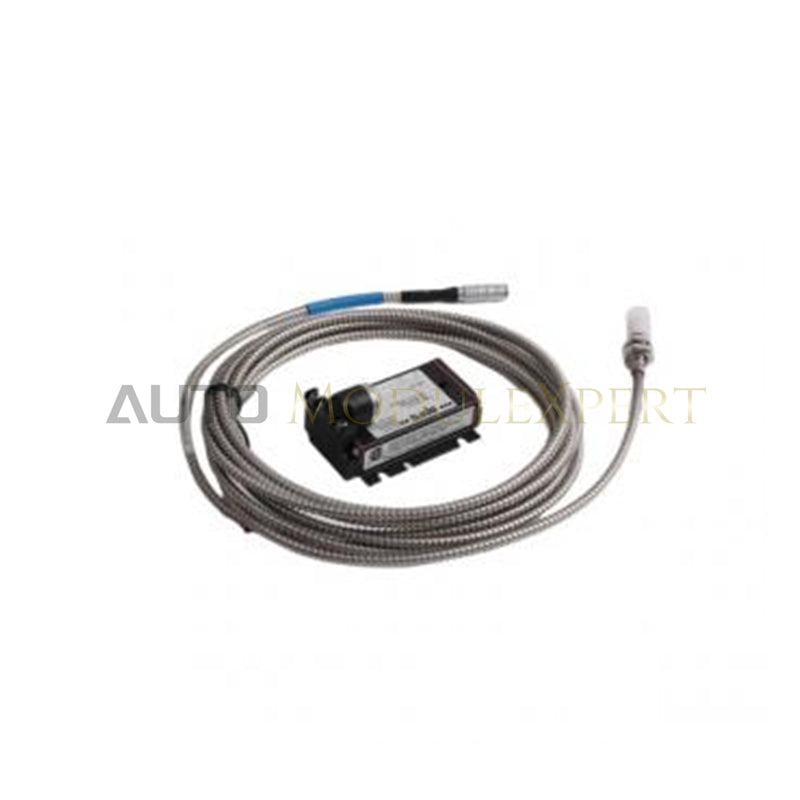

EPRO CON031+PR6424/000-121 Näherungssensor-Kits
Das für die berührungslose Messung der Wellenverlagerung und die Überwachung relativer Schwingungen in Turbomaschinen-Steuerungssystemen konfigurierte EPRO CON031+PR6424/000-121 (CON031+PR6424-Näherungssensor-Kits) ermöglicht eine direkte physische/elektrische Ausführung.
Aufschlüsselung der Suffixe und Modellmatrix
| Suffix-Komponente | Code / Wert | Technische Definition |
|---|---|---|
| Wandlerbaureihe | CON031 | Standardisiertes Wirbelstrom-Signalwandlermodul |
| Sondenmodell | PR6424 | Wirbelstrom-Näherungsaufnehmer mit 10-mm-Spitzendurchmesser |
| Gewinde / Montage | /000 | Standardmäßiges mechanisches Montageformat mit gewindelosem oder metrischem Gehäuse |
| Kabel- / Bereichsvariante | -121 | Konfiguration mit kalibrierter Sonde und integrierter Kabelbaugruppe |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CON031+PR6424/000-121 |
| Marke | EPRO (Emerson) |
| Herkunft | Deutschland |
| Gewicht | 0,45 kg (Sondenbaugruppe) |
| Abmessungen | Wandler: Aluminiumgehäuse aus ALMgSi 0.5 F22; Sonde: 10-mm-Spitze |
| Betriebstemperatur | -30 °C bis +100 °C |
| Leistungsaufnahme | Wandler wird über eine externe Stromversorgung betrieben |
| Schutzart | IP20 (Wandlermodul) |
| Frequenzgang | 0 bis 20000 Hz |
| Systemkompatibilität | EPRO-PR642X-Sondenfamilie (PR6422, PR6423, PR6424, PR6426) |
| Zertifizierungen | CE, ATEX, IEC-Ex, CSA |
Skalierung der Wirbelstromsonde und Analyse der Rotordynamik
Der CON031-Wandler konditioniert die über die Spitze der PR6424-Sonde übertragenen hochfrequenten Anregungswellen und gewährleistet eine präzise Skalierung der Wirbelstromsonde über einen breiten dynamischen Frequenzbereich von 0 bis 20000 Hz. Für eine ordnungsgemäße Einrichtung vor Ort muss die Spaltspannung (-10-VDC-Sollwerte) an den Anschlussklemmen des CON031 überprüft werden, um sicherzustellen, dass der Aufnehmer in seinem kalibrierten linearen Bereich arbeitet. Dieser Signalverarbeitungspfad unterdrückt Übersprechstörungen zwischen benachbarten radialen Kanälen und liefert die für die Bewertung von Rotordynamikphänomenen wie Wellenexzentrizität, Unwucht und transientem thermischem Wachstum bei schnelllaufenden Turbinen und Verdichtern erforderlichen Breitband-Ausgangsdaten.
Häufig gestellte Fragen
F: Welche Frequenzbandbreite unterstützt das CON031-Wandlermodul für die dynamische Schwingungsanalyse?
A: Der CON031 unterstützt einen Frequenzgang von 0 bis 20000 Hz und ermöglicht die Erfassung von Schwingungen höherer harmonischer Ordnungen sowie schneller dynamischer Transienten.
F: Können Sonden der PR6425-Serie direkt mit dem standardmäßigen CON031-Signalwandler kombiniert werden?
A: Nein. Standardmäßige CON031-Wandler sind für die Sonden PR6422, PR6423, PR6424 und PR6426 optimiert; die PR6425-Serie mit erweitertem Messbereich erfordert spezielle Wandler mit erweitertem Messbereich (z. B. der CON021/91x-Serie).
F: Welches Gehäusematerial wird für das CON031-Signalwandlermodul verwendet?
A: Das CON031-Modul verwendet ein industrielles Aluminiumgehäuse aus ALMgSi 0.5 F22 mit der Schutzart IP20 für die Installation in geschützten Schaltschränken.
Richtlinien für die Installation vor Ort
Montieren Sie den CON031-Signalwandler auf einer sicheren DIN-Schiene oder Montageplatte aus Metall innerhalb eines Gehäuses. Montieren Sie den PR6424/000-121-Aufnehmerkopf im Lagergehäuse der Maschine und stellen Sie die Einbautiefe so ein, dass die rohe Gleichspannungs-Ausgangsspannung der Spaltmessung den Systemkalibrierungssollwerten entspricht (Baseline -10 VDC). Verlegen Sie das Koaxialkabel der Sonde entfernt von Wechselstromleitungen mit hohen Strömen oder Leitungen von Frequenzumrichtern. Führen Sie die Feldleitungen in geerdeten Metallrohren und legen Sie die Schirmungen der Signalkabel an einer gemeinsamen Sternpunkt-Sammelschiene auf.
