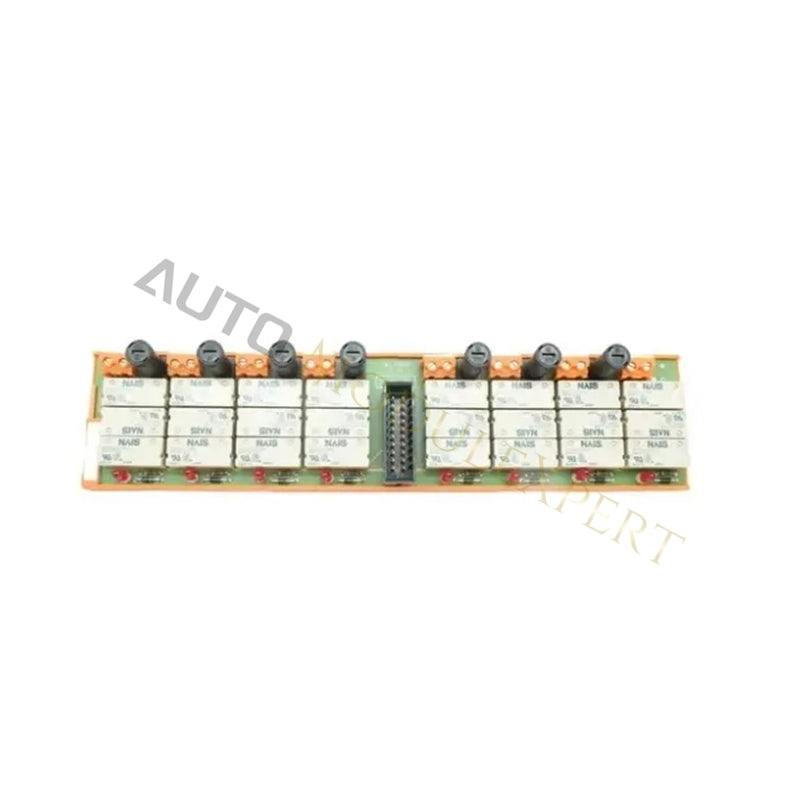

Ensamblaje de terminación de campo con relés de salida digital Honeywell FC-TSRO-0824
El Honeywell FC-TSRO-0824, también catalogado como ensamblaje de terminación de campo con relés de salida digital FC-TSRO-0824, funciona como un componente de hardware específico para conmutar cargas de campo de alta capacidad en las plataformas Honeywell Safety Manager.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FC-TSRO-0824 |
| Marca | Honeywell |
| Origen | Origen de fabricación estándar |
| Peso | 0.45 kg (1.0 lb) |
| Dimensiones | 300 x 70 x 60 mm (11.81 x 2.76 x 2.36 in) |
| Temperatura de funcionamiento | -5 deg C a +60 deg C (23 deg F a 140 deg F) |
| Consumo de energía | Corriente de entrada típica de 40 mA a 24 VDC |
| Compatibilidad del sistema | Honeywell Safety Manager / FSC |
| Número de canales | 8 canales de salida digital por relé |
| Tensión nominal de entrada | 24 VDC (tensión de activación de 19.2 VDC) |
| Tensión máxima conmutada | 250 VAC / 250 VDC |
| Corriente máxima conmutada | 5 A (protegida por un fusible de acción lenta de 5 A y 5 x 20 mm) |
| Clasificación de seguridad | Compatible con SIL 3 |
Protocolo de bucle HART de 4-20 mA y aislamiento de canales
La arquitectura del módulo incorpora una separación física de contactos para proporcionar aislamiento completo entre canales, entre los bucles de los actuadores de campo y la lógica interna del plano posterior del controlador. El revestimiento conformado protege los componentes de conmutación integrados de los contaminantes atmosféricos y la humedad industriales. Aunque está diseñado principalmente para la conmutación discreta por relé, el módulo puede instalarse en los armarios Safety Manager junto con instrumentos estándar de protocolo de bucle HART de 4-20 mA, lo que facilita la ejecución integrada de las operaciones de campo del DCS.
Preguntas frecuentes
P: ¿Cuál es la capacidad máxima de conmutación por canal de salida de relé del FC-TSRO-0824?
R: Cada uno de los 8 canales conmuta hasta 5 A a 250 VAC o 250 VDC y admite una carga conmutada máxima de 1250 VA o 150 W.
P: ¿Qué tipo de protección por fusible utiliza este ensamblaje de terminación de campo?
R: La placa incorpora fusibles de acción lenta de 5 A, de 5 x 20 mm, con capacidad nominal de protección de 250 VAC y 150 VDC por canal.
Instrucciones de instalación en campo
Desconecte toda la alimentación principal del armario antes de comenzar las tareas de montaje físico o cableado. Encaje firmemente el ensamblaje en rieles de montaje estándar DIN EN TS32 o TS35 x 7.5, con una longitud mínima de riel de 301 mm. Pele 7 mm (0.28 in) de los conductores de campo y conecte directamente en los terminales de tornillo cables de hasta 2.5 mm² (AWG 14). Apriete todos los tornillos de los terminales a 0.5 Nm (0.37 ft-lb) con un destornillador calibrado para evitar conexiones físicas flojas bajo vibración continua durante el funcionamiento.
