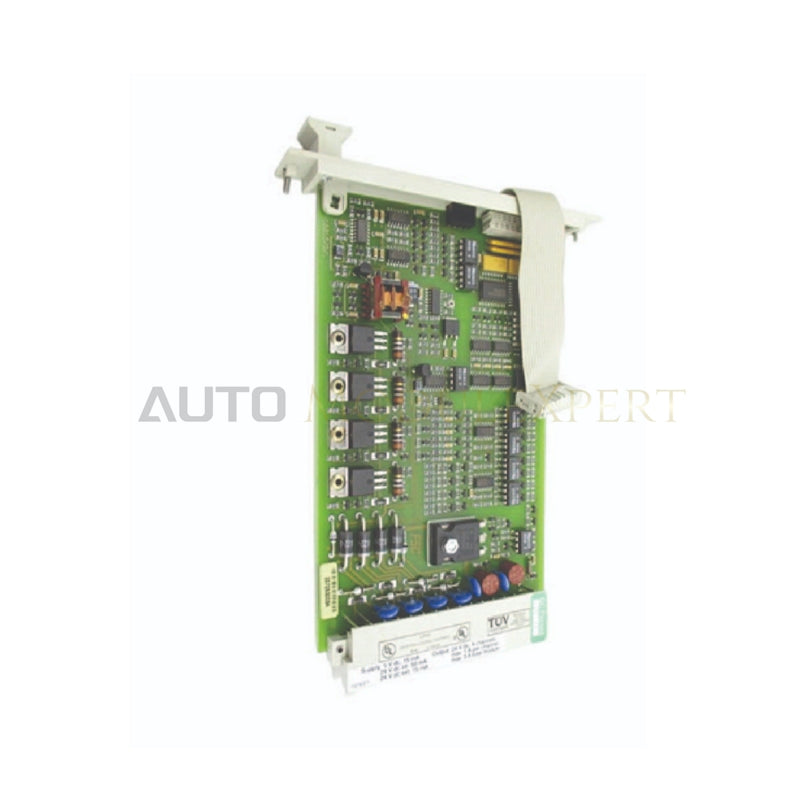

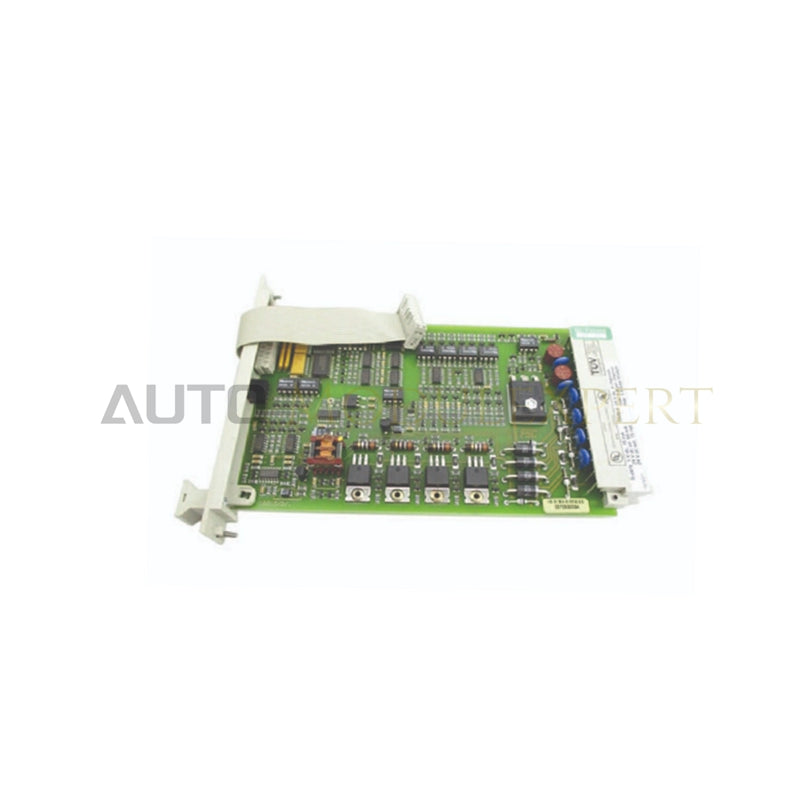

Módulo de salida digital supervisado por bucle a prueba de fallos Honeywell 10216/2/1

El Honeywell 10216/2/1, también catalogado como el 10216/2/1, es un módulo de salida digital supervisado por bucle a prueba de fallos que funciona como componente de hardware dedicado para la conmutación de estado sólido de 24 V CC y la supervisión continua del bucle en plataformas de control industrial críticas para la seguridad.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canales

El módulo gestiona la conmutación de salidas de control discretas y es compatible con estructuras auxiliares de supervisión de bucles y arquitecturas de control de procesos. El aislamiento integrado entre canales y las barreras de protección de estado sólido protegen los componentes electrónicos de control internos frente a los picos inductivos y los transitorios de bucle de tierra generados por los actuadores de campo conectados. Además, la compensación integrada de unión fría (CJC) mantiene la estabilidad térmica entre los bucles de medición contiguos y garantiza una validación precisa de las señales durante la ejecución activa del proceso.

Preguntas frecuentes

P: ¿Cuál es la inductancia de carga máxima que admite cada canal de salida?

R: Cada canal de salida acciona de forma segura cargas inductivas de hasta 0.5 H y mantiene la protección contra cortocircuitos.

P: ¿Cómo gestiona el módulo la detección de sobrecargas en las salidas?

R: Los circuitos de supervisión internos activan la detección de sobrecarga cuando la resistencia del bucle supera los 10 ohmios.

P: ¿Se puede sustituir la unidad en caliente mientras el sistema está funcionando?

R: Para sustituirla en caliente, es necesario aislar las alimentaciones del bastidor y seguir estrictamente los protocolos de mantenimiento del responsable de seguridad a fin de evitar interrupciones del bus.

Directrices de instalación en campo

Asegúrese de que las fuentes de alimentación del bastidor estén completamente desconectadas antes de insertar el módulo en las ranuras designadas del chasis. Alinee la carcasa de aleación de aluminio con los rieles guía del bastidor y empuje firmemente hasta que los conectores del plano posterior encajen por completo. Apriete todos los tornillos de fijación del panel frontal para garantizar la continuidad de la conexión a tierra del chasis y proteger el módulo de las vibraciones mecánicas. Aleje el cableado de campo de los cables de CA de alta tensión y conecte todas las pantallas de los cables directamente a la barra de tierra del armario.
