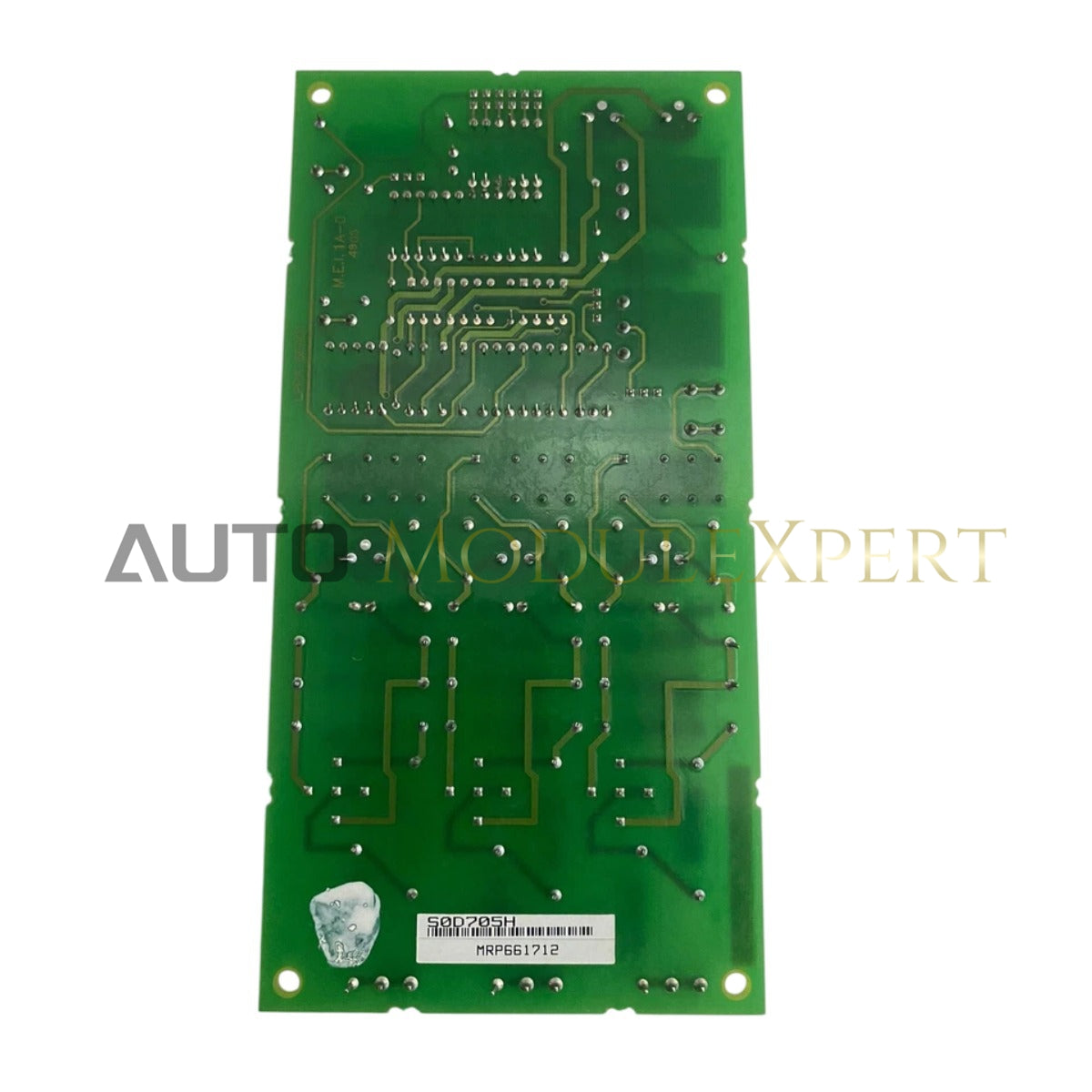

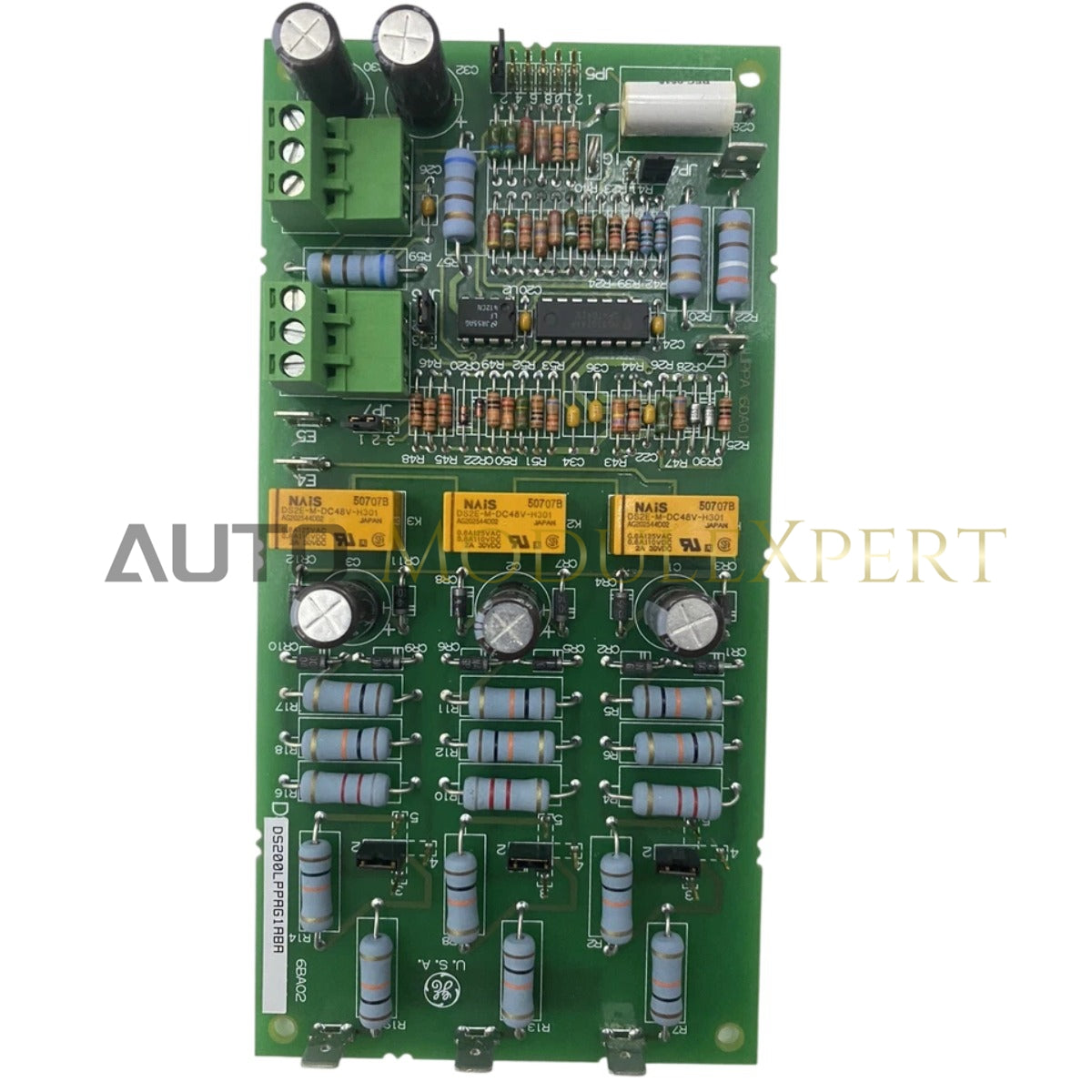

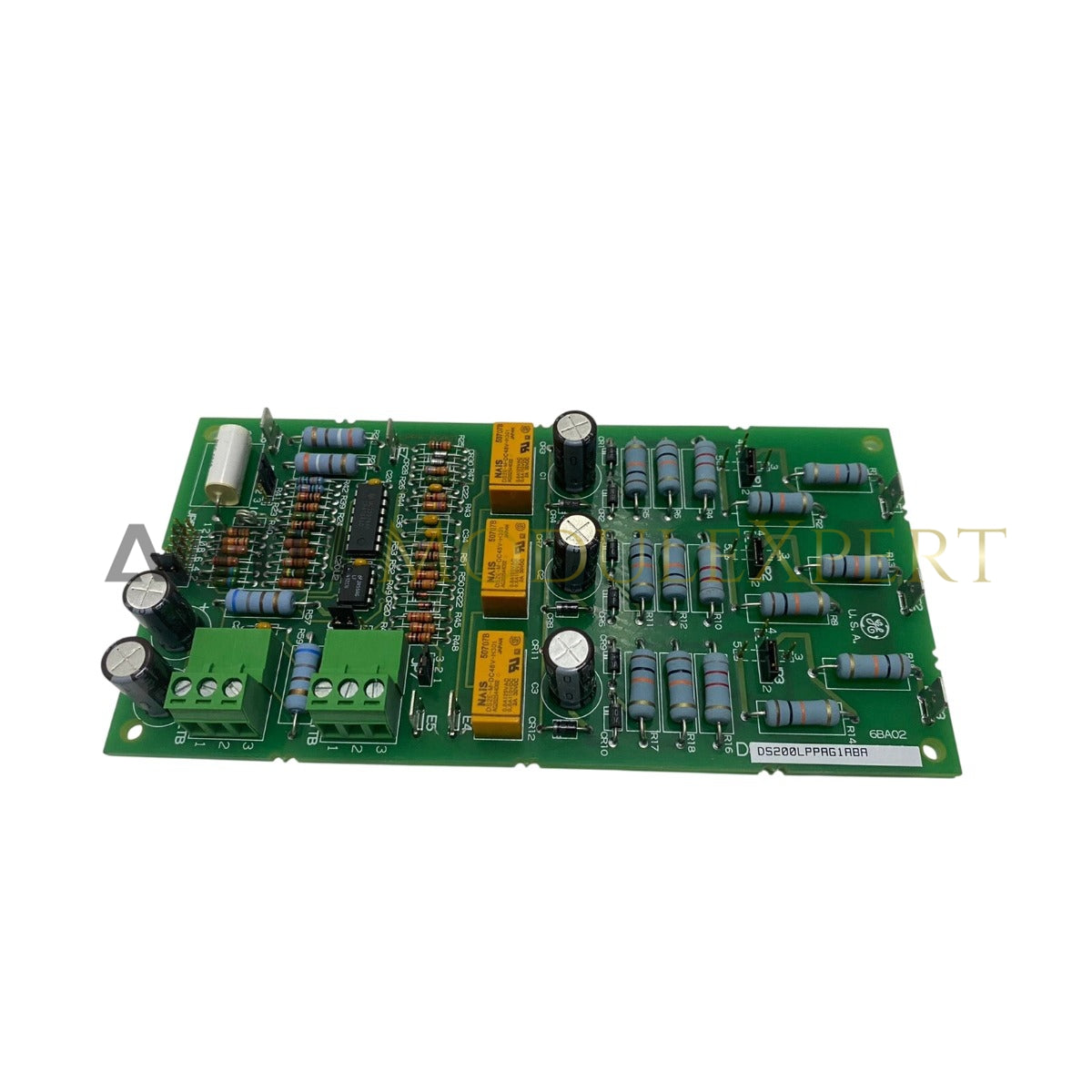

Configurado para la monitorización de señales y protección de circuitos en plataformas de control Mark V, la General Electric DS200LPPAG1ABA (Tarjeta de Protección de Línea DS200LPPAG1ABA) proporciona una ejecución física/eléctrica directa para salvaguardar los lazos de control contra sobretensiones y fallas en el lado de la línea.

Desglose del sufijo y matriz de modelos

La DS200LPPAG1ABA utiliza un sistema específico de codificación alfanumérica para denotar la revisión del hardware y la capacidad funcional. El identificador "LPPA" señala que la tarjeta es el componente de Protección de Línea, mientras que el sufijo "G1ABA" indica la iteración base del hardware, la revisión del PCB y el grupo de ensamblaje específicamente optimizados para la monitorización del lado de la línea y la lógica de detección de fallas en Mark V.

Especificaciones de hardware

Redes determinísticas Profinet / EtherNet/IP

La DS200LPPAG1ABA mantiene la integridad eléctrica suprimiendo transitorios que de otro modo podrían propagarse a través del backplane de control. Al aislar la interfaz del lado de la línea del bus determinístico, la tarjeta asegura que la comunicación entre el procesador de control y los módulos de E/S permanezca sin perturbaciones por ruido eléctrico externo o fallas en la línea. Esta protección mantiene el flujo de datos determinístico, previniendo fluctuaciones en el tiempo y asegurando que el sistema de control de la turbina opere dentro de los parámetros requeridos del ciclo de escaneo.

Preguntas frecuentes

P: ¿Se puede cambiar esta tarjeta en caliente durante la operación de la turbina?

R: No, la DS200LPPAG1ABA no soporta inserción en vivo. Retirar o instalar el módulo mientras el backplane está energizado puede dañar los pines del conector y el circuito interno de protección debido a posibles transitorios de voltaje.

P: ¿Cómo se comunica el estado de falla al procesador de control?

R: La tarjeta monitorea los niveles de voltaje y condiciones de falla, proporcionando señales de estado a través de las líneas de interfaz del backplane. Estas señales son leídas por el controlador del sistema para determinar el estado operativo del lazo de protección monitoreado.

Guías para la instalación en campo

1. Realice un apagado completo del sistema y verifique que la alimentación del rack esté desenergizada usando un voltímetro calibrado.
2. Inspeccione la ranura del backplane para detectar obstrucciones o pines doblados antes de insertar el módulo.
3. Deslice la DS200LPPAG1ABA en las guías designadas para tarjetas, asegurando una alineación uniforme con el conector del backplane.
4. Asiente firmemente el módulo y asegure los tornillos de la placa frontal al marco del rack; esta conexión es necesaria para mantener la ruta de tierra del chasis de la tarjeta.
5. Verifique que todas las conexiones de cableado de campo estén seguras. Asegúrese de que cualquier blindaje del lado de la línea esté conectado al bus de tierra designado para minimizar interferencias electromagnéticas.
6. Observe la tarjeta durante el encendido inicial para confirmar que no se activen indicadores de falla, asegurando que el circuito de protección se haya inicializado correctamente dentro del sistema.
