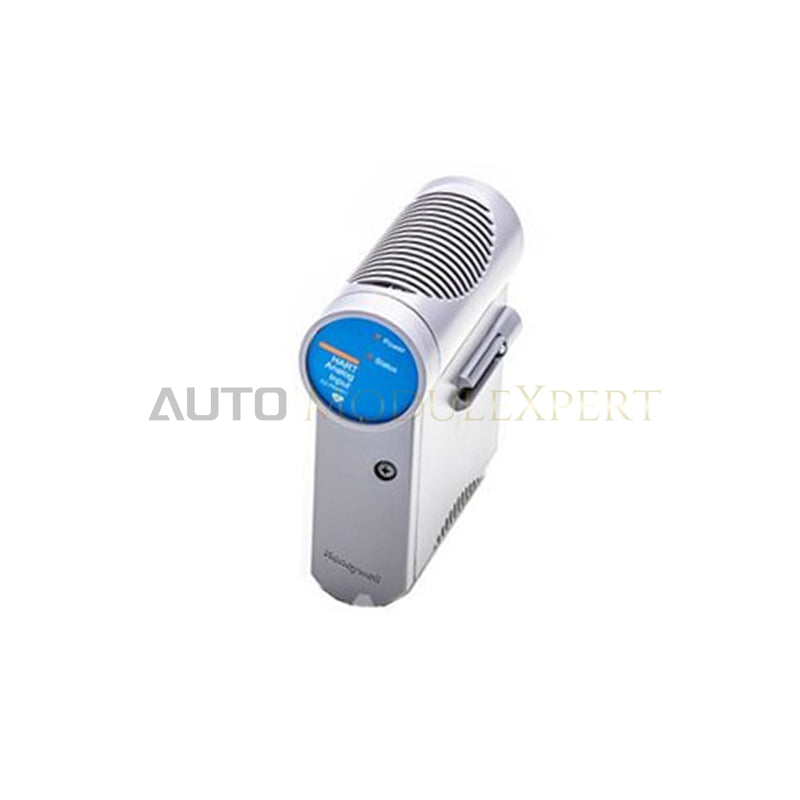

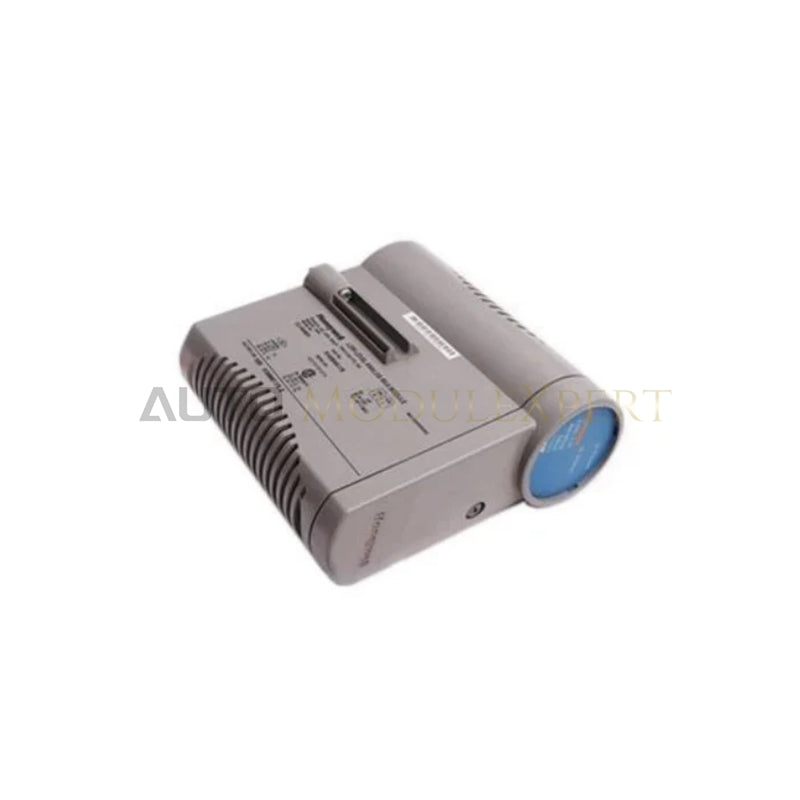

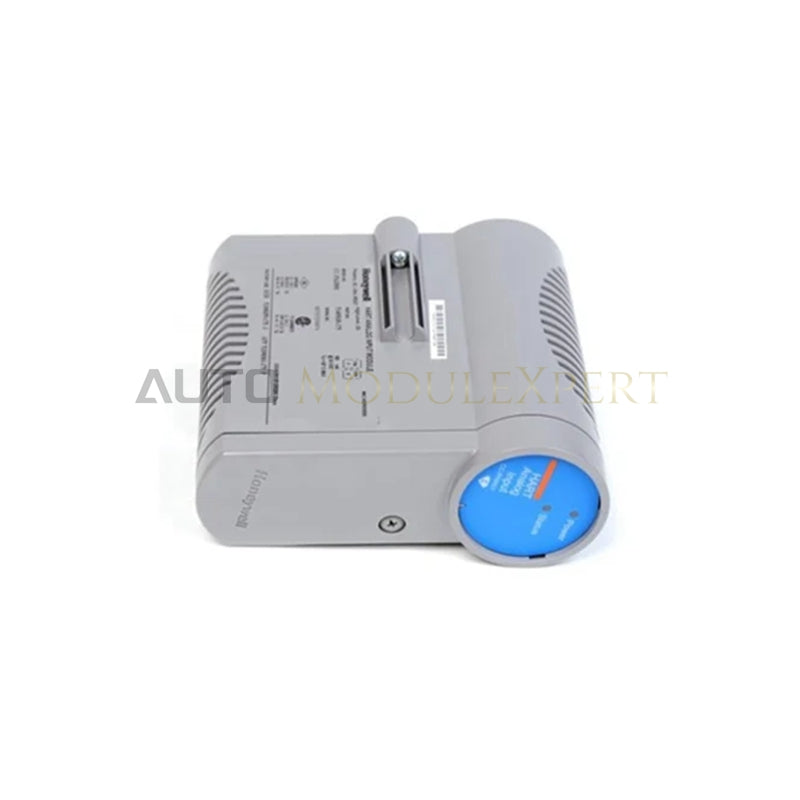

Ensamblaje de terminación de E/S Honeywell DC-TCNT01 / 51307591-175

El Honeywell DC-TCNT01 / 51307591-175, también catalogado como el DC-TCNT01 Ensamblaje de terminación de E/S, funciona como un componente de hardware dedicado para la terminación de señales de campo y la distribución del cableado dentro de las arquitecturas de sistemas de control Honeywell Experion y DCS.

Desglose de sufijos y matriz de modelos

• DC-TCNT01: Número de modelo base que designa la configuración de hardware modular del ensamblaje de terminación de E/S (IOTA).
• 51196694-300 / 51307591-175: Número de pieza específico del ensamblaje OEM que proporciona conexiones terminales para circuitos de campo de entradas y salidas digitales.

Especificaciones del hardware

Aislamiento de canales e integridad de la señal del bus de campo

El ensamblaje incorpora parámetros de aislamiento específicos entre canales a través de las vías de los terminales para mantener la pureza de la señal y eliminar las interferencias de bucles de tierra. Durante la interacción con dispositivos de campo, la instrumentación de campo que transmite señales de bucle HART de 4-20 mA o transiciones de estado digitales pasa por canales de bus aislados, lo que evita que el ruido eléctrico se acople a la unidad central de procesamiento o a los canales de campo adyacentes.

Preguntas frecuentes

P: ¿El ensamblaje admite el intercambio en caliente de los módulos de controlador conectados durante el funcionamiento del sistema?

R: El cableado de los terminales de campo permanece conectado de forma permanente a los bloques de tornillos del ensamblaje de terminación, lo que permite desenganchar y retirar el módulo de E/S asociado de la interfaz del backplane sin interrumpir la integridad de los cables de campo.

P: ¿Cómo debe tenderse el cableado de alimentación para minimizar la diafonía de canales en circuitos de 24 VDC?

R: Mantenga una separación clara entre el cableado de entrada de campo y las líneas de distribución de alimentación de salida dentro del canal de cableado, asegurando conexiones a tierra de baja impedancia en todos los cables de drenaje del apantallamiento.

Directrices de instalación en campo

Monte el ensamblaje de terminación directamente dentro del armario de control industrial sobre rieles de montaje estándar, verificando que las holguras superior e inferior superen los 50 mm para la disipación del calor. Fije todas las conexiones de los cables de campo en los bloques de terminales utilizando los valores de par recomendados, manteniendo una separación física mínima de 200 mm entre las líneas de E/S de baja tensión de 24 VDC y la distribución de alimentación de CA de alta tensión. Conecte todos los cables de drenaje a la barra principal de puesta a tierra de un solo punto de la estación para mantener la máxima inmunidad al ruido.
