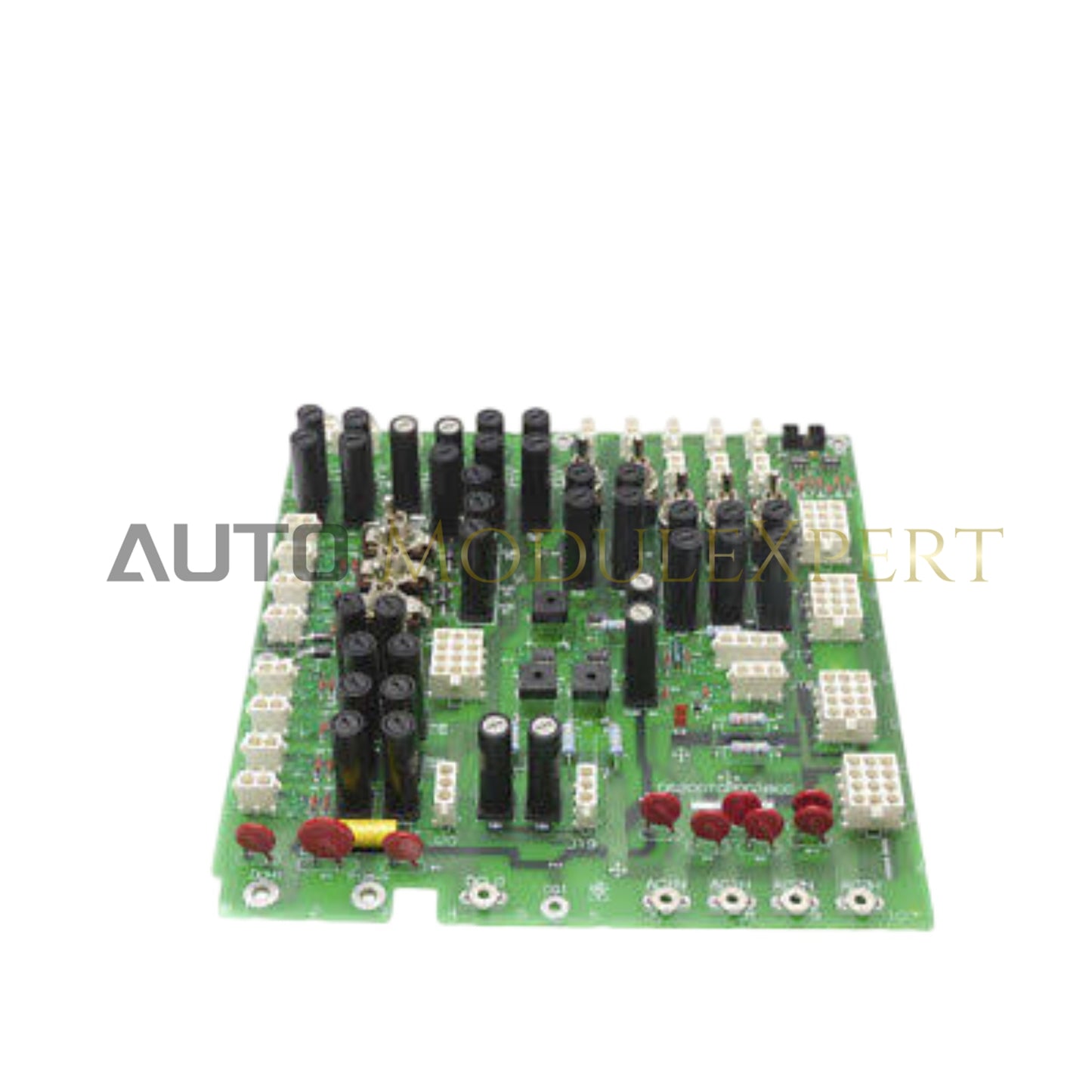

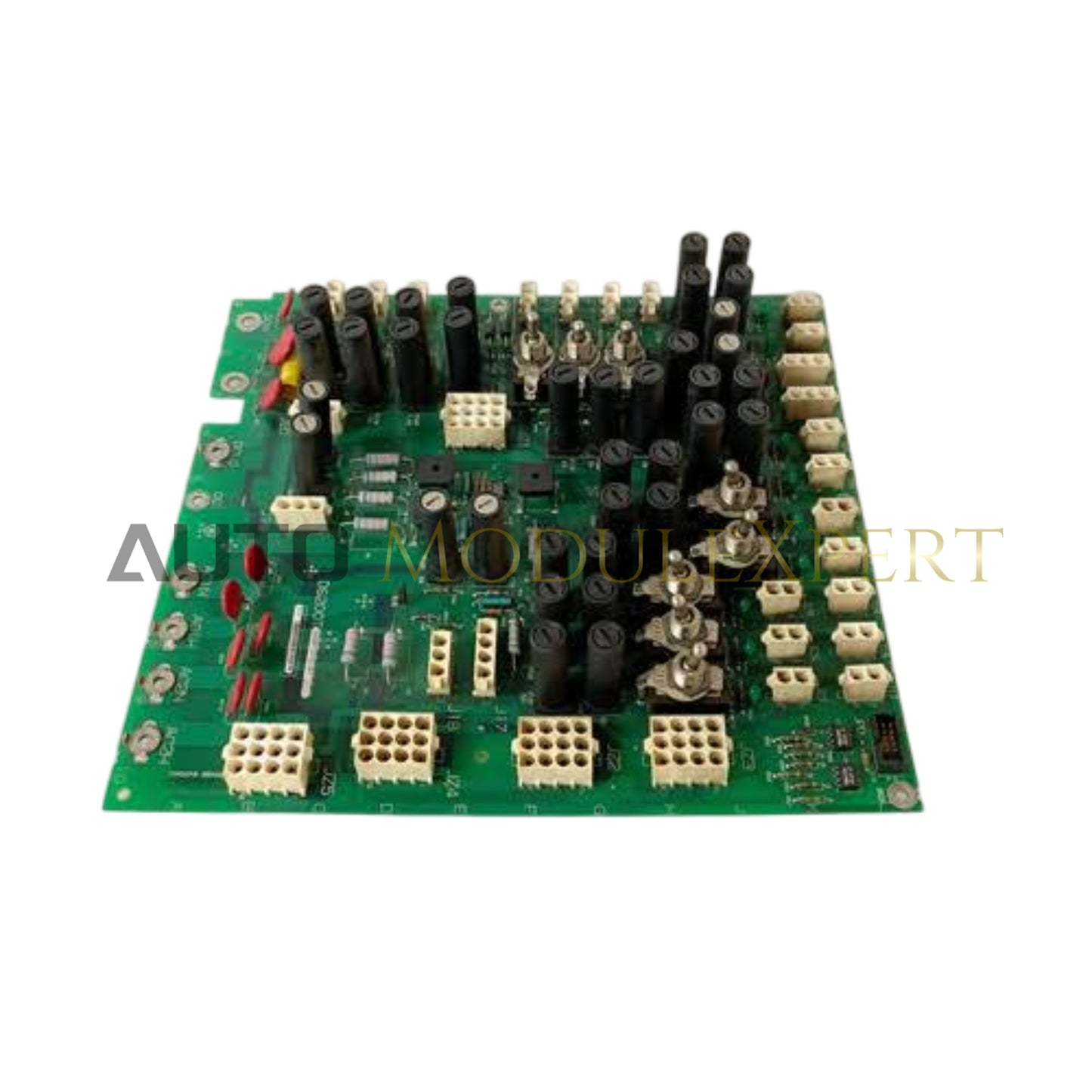

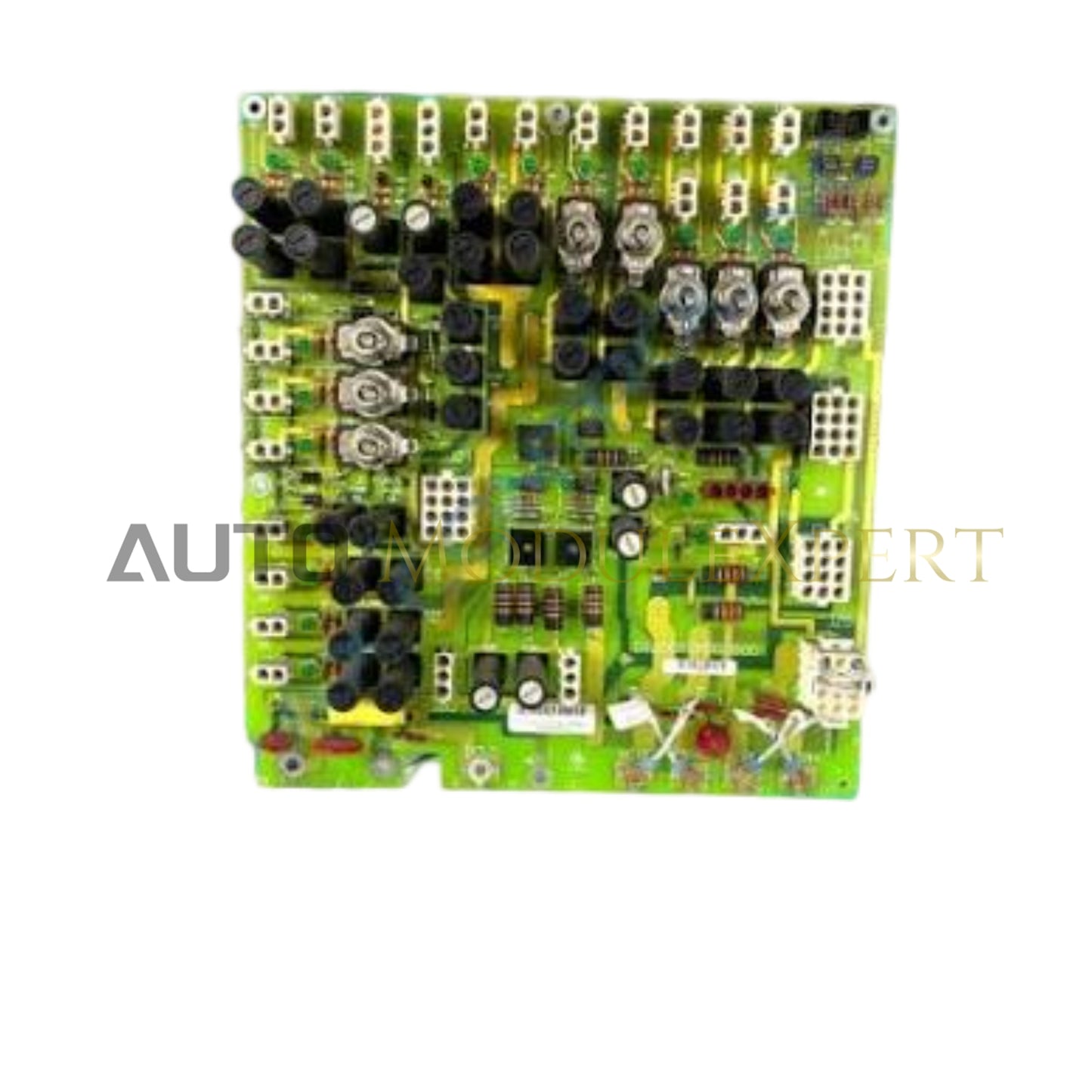

GE FANUC DS200TCPDG1BCC، که همچنین به عنوان DS200TCPDG1BEC Power Distribution Board شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای توزیع برق 24 ولت DC محلی و حفاظت مدار در داخل محفظههای سیستم کنترل Mark V عمل میکند. این ماژول برق ورودی DC را از طریق یک باس بار مرکزی مدیریت کرده و انرژی را به 12 کانال خروجی مستقل با فیوز هدایت میکند تا از عملکرد دستگاههای میدانی جداگانه پشتیبانی کند.
تجزیه پسوند و ماتریس مدل
- DS200TCPDG1: نمایانگر معماری پایه برد توزیع برق سری TC2000 است.
- BCC: نشاندهنده سطح بازنگری سختافزاری است که شامل استانداردهای خاص مسیردهی PCB و چیدمان قطعات برای پلتفرم کنترل میباشد.
- BEC: یک شناسه بازنگری یا سازگاری جایگزین برای همان عملکرد پایه توزیع برق در سیستم Mark V است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCPDG1BCC / DS200TCPDG1BEC |
| برند | GE FANUC |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.8 کیلوگرم |
| ابعاد | 24 سانتیمتر × 18 سانتیمتر × 4.5 سانتیمتر |
| دمای کاری | محیط استاندارد صنعتی |
| ولتاژ ورودی | 24 ولت DC ±20٪ |
| حداکثر جریان کل | 10 آمپر پیوسته |
| کانالهای خروجی | 12 کانال با فیوزهای جداگانه |
| نوع نصب | نصب روی پنل شاسی |
ارتباط باس بکپلین و سازگاری فریمور
DS200TCPDG1BCC به عنوان یک ماژول توزیع و حفاظت برق غیرفعال عمل میکند. این ماژول به طور مستقیم با باس بکپلین Mark V برای ارتباط دادهای ارتباط ندارد و نیازی به سازگاری فریمور فلش ندارد. برد از یک باس بار یکپارچه برای حفظ توزیع ولتاژ پایدار در تمام 12 کانال استفاده میکند. نظارت وضعیت از طریق 12 LED جداگانه انجام میشود که نشاندهنده سلامت فیوز و در دسترس بودن برق در سطح کانال است بدون اینکه به منطق فعال کنترلر وابسته باشد.
سؤالات متداول
س: آیا 12 فیوز در حین روشن بودن ورودی 24 ولت DC قابل تعویض در محل هستند؟
ج: در حالی که نگهدارندههای فیوز امکان تعویض دستی را فراهم میکنند، به شدت توصیه میشود قبل از سرویسدهی، ورودی اصلی DC را از طریق ترمینال 6 پین قطع کنید تا از جرقه یا اتصال کوتاه ناخواسته باس بار جلوگیری شود.
س: هدف از 12 مقاومت روی برد چیست؟
ج: مقاومتها در مدار کانالها تعبیه شدهاند تا محدودیت جریان یا بازخورد نظارتی فراهم کنند و اطمینان حاصل شود که بار پیوسته 10 آمپر برد در هر مسیر مدار جداگانه تجاوز نشود.
راهنمای نصب در محل
- قبل از شروع نصب، تأمین برق 24 ولت DC را در منبع قطع کنید.
- برد را با استفاده از سوراخهای نصب به بکپلین کابینت محکم کنید، اطمینان حاصل کنید که برد تراز و بدون تنش مکانیکی است.
- ورودی اصلی 24 ولت DC را به ترمینال 6 پین متصل کنید و قطبیت صحیح را برای جلوگیری از آسیب به LEDها و قطعات روی برد بررسی کنید.
- سیمکشی میدانی برای 12 کانال خروجی را به موقعیتهای ترمینال هدایت کنید و اطمینان حاصل کنید که همه کابلها دارای تسکین تنش هستند.
- اتصالات باس بار و جایگیری فیوزها را قبل از اعمال برق بررسی کنید.
- پس از روشن کردن، تأیید کنید که هر 12 LED وضعیت روشن هستند تا از پیوستگی صحیح مدار اطمینان حاصل شود.
