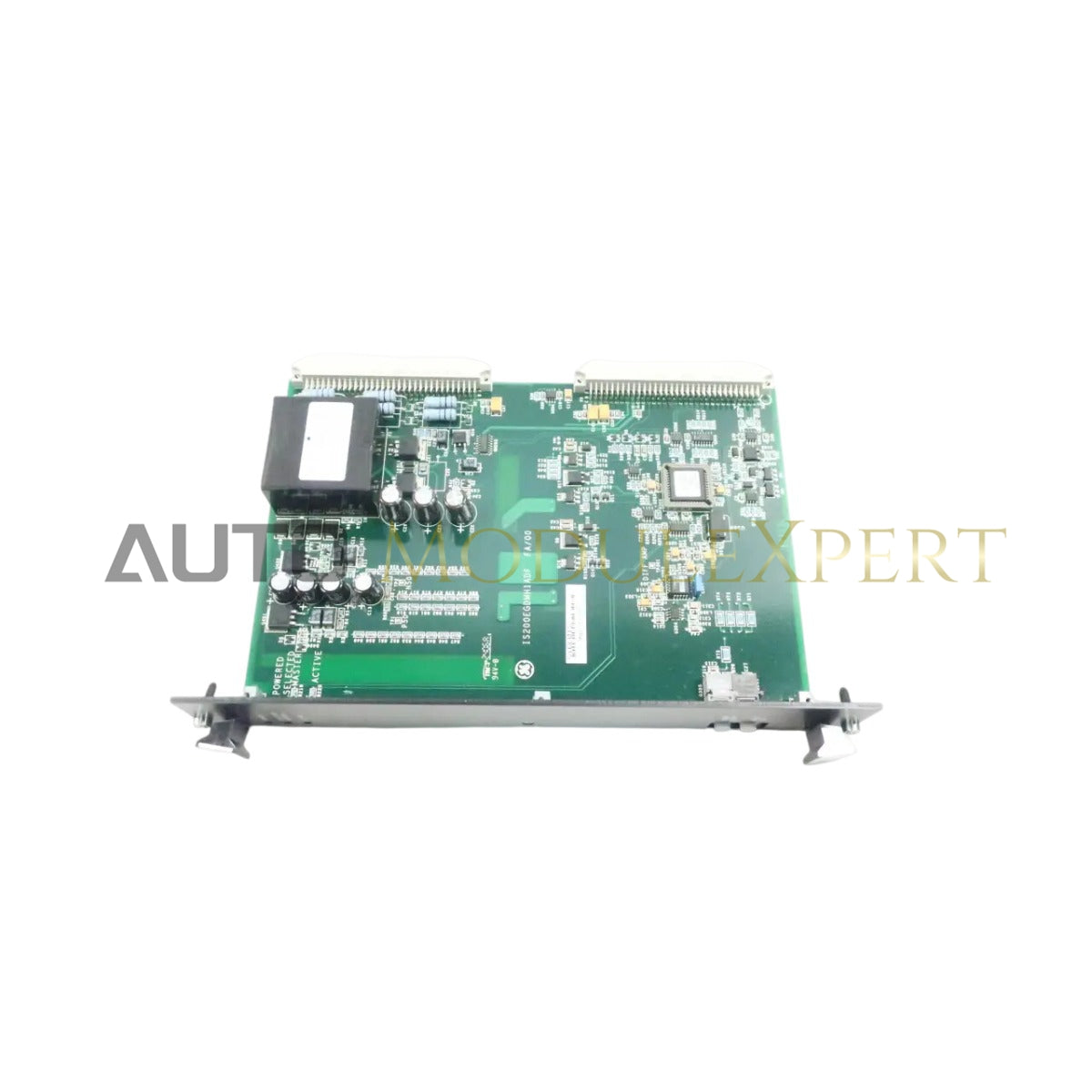

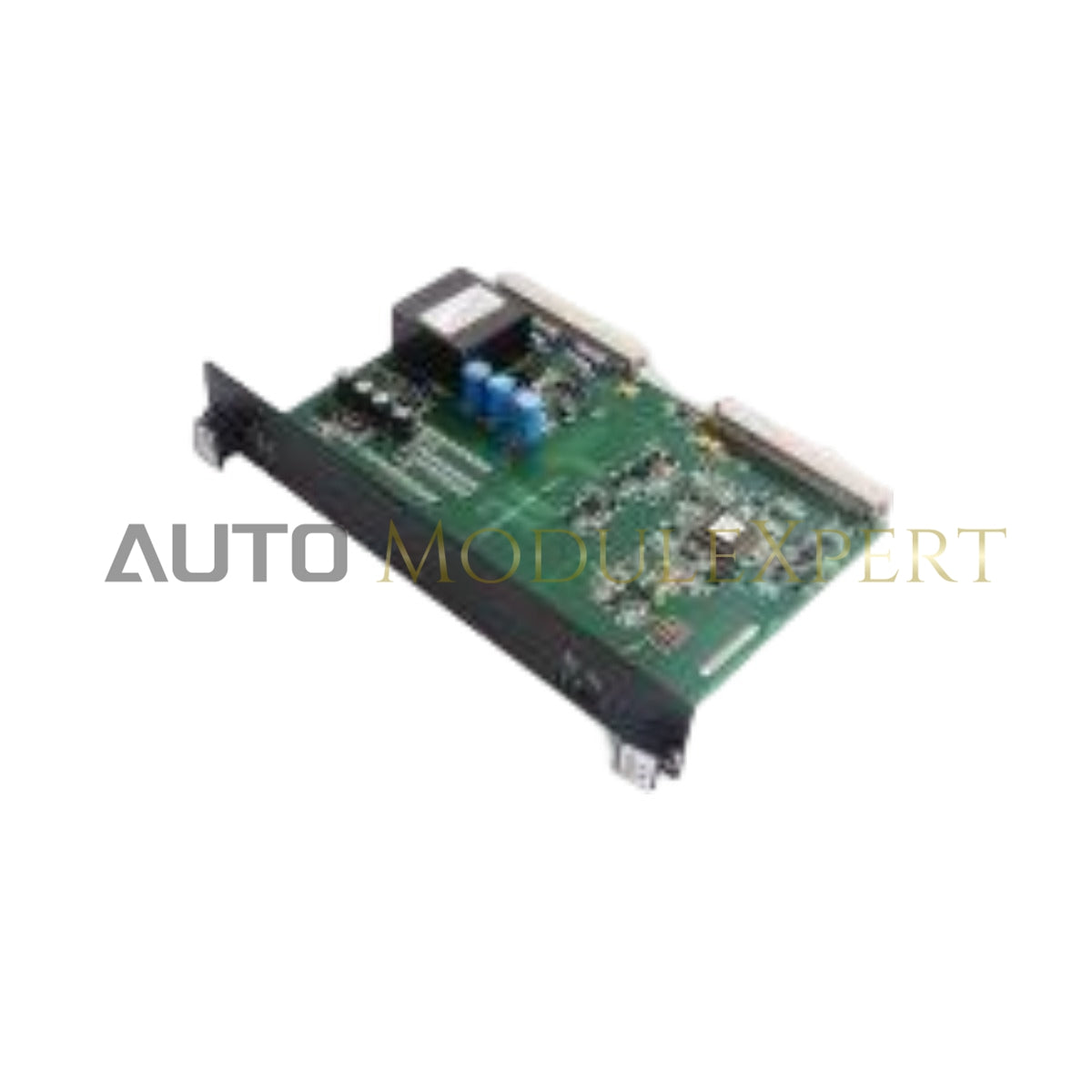

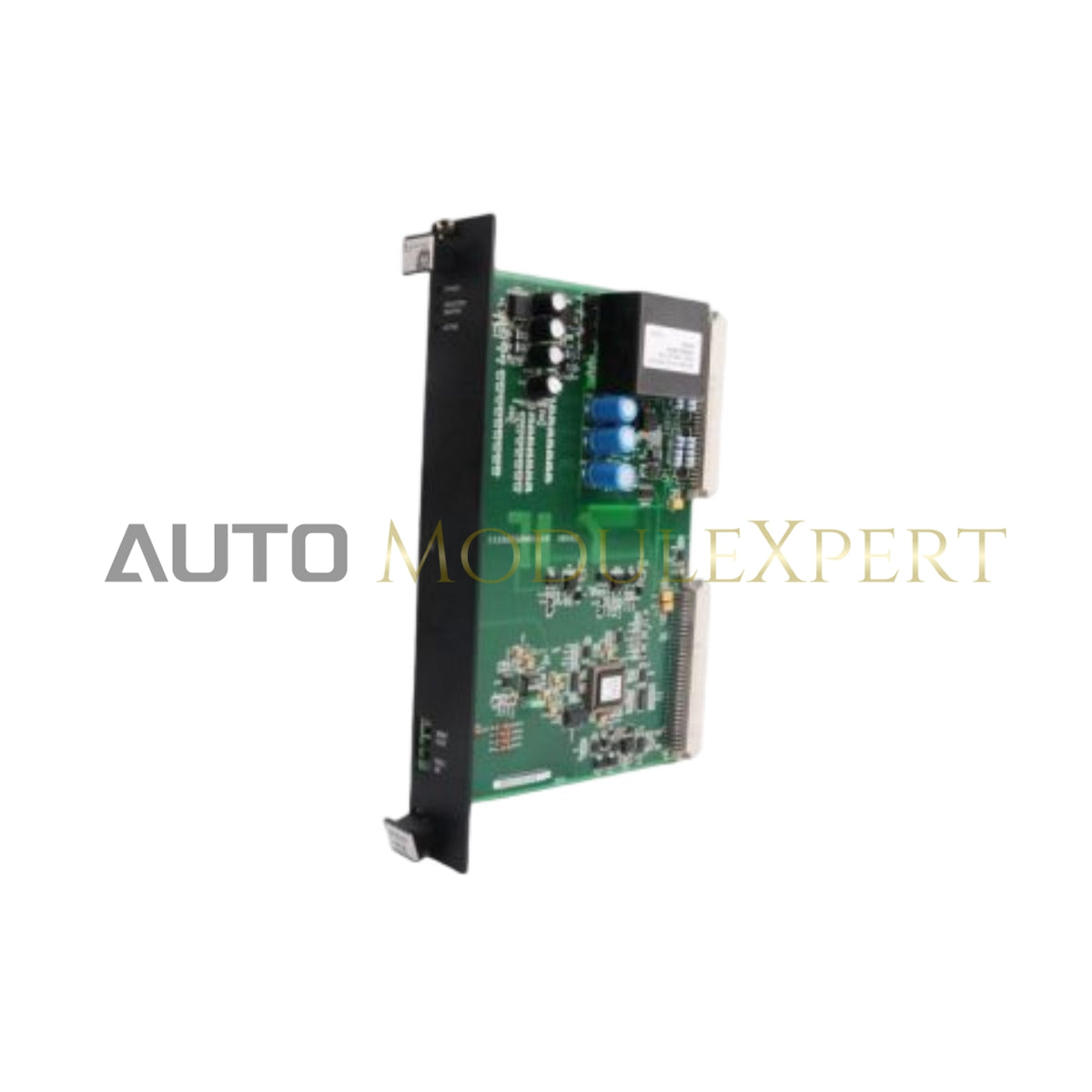

پیکربندی شده برای تشخیص خطای زمین در شبکههای کنترل تحریک EX2100، ماژول تشخیص زمین تحریک جنرال الکتریک IS200EGDMH1ABB (IS200EGDMH1ABB) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
تجزیه پسوند و ماتریس مدل
شناسه IS200EGDMH1ABB پیکربندی سختافزاری ماژول تشخیص زمین EX2100 (EGDM) را تعریف میکند. پسوند "H1ABB" سطح بازبینی خاص برد را نشان میدهد که شامل مدار تثبیتشده برای نظارت بر مسیر نشتی AC و DC در میدان تحریک است. این ماژول یک مجموعه عملکرد ثابت است که برای ادغام در بَکپلن قدرت تحریک (EPBP) طراحی شده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EGDMH1ABB |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم |
| ابعاد | فرم فاکتور استاندارد نصب رک EPBP |
| دمای کاری | -25 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | 24 ولت DC (داخلی سیستم) |
| عملکرد اصلی | تشخیص خطای زمین میدان تحریک |
ارتباط باس بَکپلن و سازگاری فریمور
این ماژول از رابط فیبر نوری اختصاصی برای تسهیل ارتباط با ماژول DSPX استفاده میکند که انتقال داده با سرعت بالا را در معماری کنترل EX2100 تضمین میکند. این لینک نوری جداسازی بین مدارهای قدرت تحریک و منطق کنترل را حفظ میکند و از اتصال ولتاژ گذرا جلوگیری مینماید. سازگاری فریمور فلش ماژول با کنترلر سیستم تحریک یکپارچه شده است و به EGDM اجازه میدهد وضعیت مسیر نشتی و حالتهای هشدار خطای زمین را به صورت بلادرنگ به عنوان بخشی از حلقه کنترل قطعی گزارش دهد. سرعت ارتباط باس بَکپلن بهینه شده است تا اطمینان حاصل شود که تشخیص خطا بدون تأخیر پردازش میشود و نیازهای زمان پاسخ برای حفاظت میدان تحریک را برآورده میکند.
سؤالات متداول
س: آیا ماژول هر دو نشتی DC و AC را نظارت میکند؟
ج: بله. IS200EGDMH1ABB برای نظارت بر هر دو مسیر نشتی AC و DC در میدان تحریک طراحی شده است و تشخیص جامع خطای زمین برای سیستم تحریک فراهم میکند.
س: ماژول چگونه به سیستم کنترل متصل میشود؟
ج: ماژول از طریق لینک فیبر نوری به پردازنده DSPX در سیستم EX2100 متصل میشود که جداسازی الکتریکی بین بَکپلن قدرت و منطق کنترل را تضمین میکند.
راهنمای نصب در محل
- اطمینان حاصل کنید که سیستم تحریک در حالت خاموش است و مدار تخلیه میدان قبل از انجام نصب یا نگهداری بررسی شده است.
- ماژول را مستقیماً روی رک بَکپلن قدرت تحریک (EPBP) نصب کنید و اطمینان حاصل کنید که همه پینهای تراز به درستی قرار گرفتهاند تا از آسیب به کانکتورهای بَکپلن جلوگیری شود.
- اتصالات کابل فیبر نوری را از نظر تمیزی و قرارگیری صحیح بررسی کنید؛ اطمینان حاصل کنید که فیبرهای نوری در هنگام مسیر دهی بیش از حد خم نشدهاند.
- تأمین برق 24 ولت DC از EPBP را پس از نصب ماژول بررسی کنید تا پایدار و در محدوده تحمل باشد.
- یک بررسی تشخیصی سطح سیستم از طریق رابط انسان-ماشین EX2100 انجام دهید تا تأیید شود ماژول به درستی با پردازنده DSPX ارتباط برقرار میکند.
| نقل قولهای سریع | قیمت و موجودی را سریع از تیم خدمات مشتری اختصاصی ما دریافت کنید. |
|---|---|
| تحویل | ارسال سریع، حمل و نقل بار و ارسال بینالمللی موجود است. |
| شرایط | 100٪ نو با بستهبندی اصلی |
| پرداخت | ما American Express، Discover، MasterCard، PayPal و Visa را قبول میکنیم. سایت ما توسط RapidSSL ایمن شده است. |
| بندر حمل و نقل | شانگهای، شیامن |
| گارانتی | 12 ماه |
| Q: آیا قیمتگذاری ما رقابتی است؟ |
| A: بله، ما با بیش از ۵۰ کشور در سراسر جهان همکاری میکنیم. به عنوان یکی از تامینکنندگان برتر در چین، تخفیفهای قابل توجهی بر اساس روند بازار ارائه میدهیم. |
| Q: دوره گارانتی چقدر است؟ |
| A: تمام محصولات جدید و اصلی ما دارای گارانتی استاندارد یک ساله هستند. |
| Q: چه روشهای پرداختی را قبول داریم؟ |
| A: ما قبل از ارسال کالا، پرداخت ۱۰۰٪ T/T (انتقال تلگرافی) را میطلبیم. برای اقلامی که زمان تولید دارند، ۳۰٪ پیشپرداخت لازم است و ۷۰٪ باقیمانده قبل از ارسال باید پرداخت شود. اگر نمایندهای در چین دارید، میتوانید انتقال RMB را از طریق او انجام دهید. |
| Q: از چه روشهای حمل و نقلی استفاده میکنیم؟ |
| A: ما عمدتاً از FedEx، DHL، UPS و BRE برای حمل و نقل استفاده میکنیم. اگر حساب کاربری در هر یک از این شرکتها دارید، میتوانید حمل و نقل را مستقیماً انجام دهید. همچنین ارسال رایگان به فورواردهای حمل و نقل مستقر در چین ارائه میدهیم. |
| Q: زمان تحویل ما چقدر است؟ |
| A: تحویل معمولاً ۱ تا ۳ روز پس از دریافت پرداخت اولیه انجام میشود. برای اقلامی که زمان تولید دارند، حمل و نقل طبق برنامه مشخص شده انجام خواهد شد. |
| Q: چگونه کالاها را بستهبندی میکنیم؟ |
| A: ما بستهبندی ایمن را با چندین لایه محافظت تضمین میکنیم. محصولات ابتدا در جعبههای اصلی خود قرار گرفته و با برچسب مهر و موم میشوند. سپس یک لایه حبابدار برای محافظت در برابر ضربه در حین حمل اضافه میشود. در نهایت، اقلام بهطور ایمن در جعبههای مقاوم بستهبندی میشوند. |
| Q: مشتریان چگونه میتوانند با ما تماس بگیرند و درخواست قیمت کنند؟ |
| A: شما میتوانید از طریق ایمیل، واتساپ، ویچت، اسکایپ یا پلتفرم ارتباطی مورد علاقهتان با ما تماس بگیرید. نیازهای خود را با ما در میان بگذارید و ما یک پیشنهاد قیمت سریع و سفارشی ارائه خواهیم داد. |
