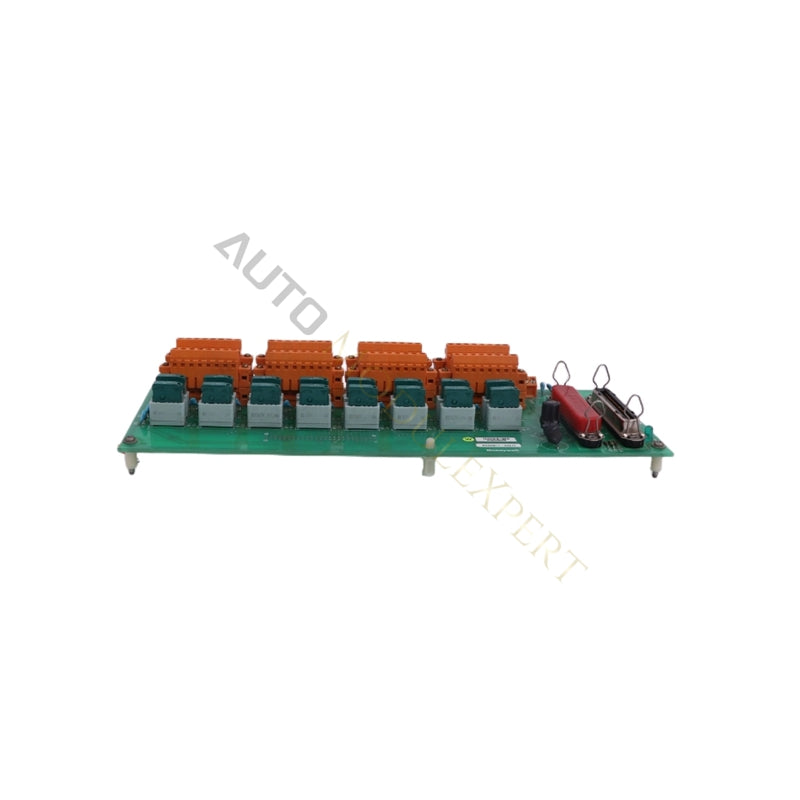

ماژول خروجی دیجیتال Honeywell MC-TDOY22 برای Experion PKS
Honeywell MC-TDOY22 که با عنوان ماژول خروجی دیجیتال MC-TDOY22 (شماره قطعه 51204162-175) نیز ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای اجرای فرمانهای سیگنال گسسته در سیستمهای کنترل Experion PKS C200 و C300 عمل میکند. این سختافزار، تجهیزات میدانی مانند شیرها، موتورها، آلارمها و اینترلاکها را از طریق 16 کنتاکت رله خشک یا حداکثر 32 کانال گسسته حالتجامد سوئیچ میکند. حفاظت سیستم با ایزولاسیون گالوانیکی 1000 VDC، سرکوبکننده اضافهولتاژ RC و شبکههای فیوز کندسوز 1.6 A در محدوده دمای محیطی 20- درجه سانتیگراد تا 70+ درجه سانتیگراد حفظ میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MC-TDOY22 (PN: 51204162-175) |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.3 تا 0.55 kg (بسته به نوع) |
| ابعاد | 135 mm x 71 mm x 20 mm (ماژول) / 308 mm x 121 mm x 55 mm (مجموعه) |
| دمای کاری | 20- درجه سانتیگراد تا 70+ درجه سانتیگراد |
| مصرف توان | حدود 4.8 W در حالت فعال بودن کامل کانالها |
| کانالهای خروجی | 16 کانال کنتاکت خشک مبتنی بر رله / 32 کانال دیجیتال حالتجامد |
| ولتاژ نامی | 24 VDC (محدوده کاری معتبر: 15 تا 30 VDC) |
| ظرفیت جریان خروجی | 0.5 A پیوسته برای هر کانال (حداکثر 1.2 A برای هر بانک 8 کاناله؛ محدودیت کل 5 A) |
| حفاظت در برابر اضافهجریان | فیوز کندسوز 1.6 A برای هر 2 کانال |
| ظرفیت ایزولاسیون | ایزولاسیون گالوانیکی 1000 VDC (بین سیستم و میدان) |
| سرکوب القایی | شبکههای سرکوبکننده RC یکپارچه برای هر کانال |
| اتصال داخلی سیستم | اتصال کابل ریبونی D-Sub به MC-PDOY22 IOP (کمتر از یا مساوی 50 m) |
| نمایش وضعیت | LEDهای تشخیصی اختصاصی هر کانال |
| محدودیتهای محیطی | ذخیرهسازی: 40- درجه سانتیگراد تا 85+ درجه سانتیگراد؛ رطوبت: 5% تا 95% RH بدون چگالش |
| گواهیها | CE، UL508، CSA، FM Class I Div 2 |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
ماژول MC-TDOY22 از طریق اتصالات اختصاصی ریبونی D-Sub با پردازنده ورودی/خروجی اصلی MC-PDOY22 ارتباط برقرار میکند تا سوئیچینگ خروجیهای میدانی را بدون ایجاد اختلال در خطوط سیگنال فرایندی مجاور مدیریت کند. موانع ایزولاسیون نوری و گالوانیکی 1000 VDC یکپارچه، از ورود تغییرات زمین سمت میدان و گذراهای سوئیچینگ القایی به بکپلین داخلی سیستم جلوگیری میکنند. این ایزولاسیون مانع از کوپل شدن جهشهای ولتاژ بالا، که بر اثر بیبرق شدن سیمپیچ سلونوئید ایجاد میشوند، با حلقههای آنالوگ حساس 4-20 mA HART یا شبکههای باس فرایندی نصبشده در همان کابینت مارشالینگ میشود.
سؤالات متداول
س: حفاظت در برابر اضافهجریان هنگام اتصال کوتاه میدانی در بانکهای کانال گسسته چگونه عمل میکند؟
پ: حفاظت در برابر اضافهجریان با استفاده از فیوزهای کندسوز مجزای 1.6 A که به جفتهای خروجی دوکاناله اختصاص دارند، ساختاربندی شده است. اگر سلونوئید میدانی یا سیمپیچ رله دچار اتصال کوتاه شود، فیوز مربوطه فقط همان دو کانال را ایزوله میکند و عملکرد پیوسته خروجی 24 VDC را در بانکهای فعال باقیمانده حفظ میکند.
س: هنگام اتصال مجموعه خروجی به پردازنده ورودی/خروجی، محدودیت فاصله کابلکشی بکپلین چیست؟
پ: ارتباط سیستم بین مجموعه ترمینیشن میدانی MC-TDOY22 و پردازنده ورودی/خروجی MC-PDOY22 به کابلکشی ریبونی چندپایه D-Sub متکی است. برای جلوگیری از تضعیف سیگنال و تداخل الکترومغناطیسی، طول کابل ارتباطی نباید از حداکثر مسیر کلی 50 m بیشتر شود.
س: چه رویههایی بر تعویض داغ و برقدار ماژول در کابینتهای مناطق خطرناک حاکم است؟
پ: تعویض داغ در معماریهای Experion PKS برای تعمیر و نگهداری آنلاین پشتیبانی میشود. بااینحال، در محیطهای خطرناک Class I, Div 2، تکنسینها باید پیش از جدا کردن بلوکهای ترمینال یا کابلهای ارتباطی ریبونی تأیید کنند که توان بار میدانی ایزوله شده است یا اتمسفر، غیرقابلاشتعال بودن آن را تضمین میکند تا از احتمال جرقهزنی و اشتعال جلوگیری شود.
راهنمای نصب میدانی
مجموعه MC-TDOY22 را با استفاده از شیارهای نصب یکپارچه، بهطور محکم روی ریلهای DIN استاندارد کابینت یا صفحات نصب پنلی نصب کنید. با اتصال مستقیم یک سیم زمین مسی کمامپدانس از زبانه شیلد مجموعه به شینه زمین مرکزی محفظه، اتصال زمین عملکردی مناسب را تضمین کنید. برای امکان دفع طبیعی حرارت، حداقل فاصله عمودی 50 mm در بالا و پایین واحد حفظ کنید.
سیمکشی خروجی میدانی 24 VDC را از طریق داکتهای سیمکشی جداگانه و دور از کابلهای AC ولتاژ بالا و خطوط ورودی آنالوگ حساس عبور دهید. بررسی کنید که جریان بار پیوسته هر کانال کمتر از 0.5 A و جریان کل هر بانک 8 کاناله کمتر از حد 1.2 A باشد. پیش از اعمال توان سیستم، تأیید کنید که همه بارهای القایی سمت میدان از شبکههای سرکوبکننده RC داخلی برای جذب گذراهای سوئیچینگ استفاده میکنند.
| نقل قولهای سریع | قیمت و موجودی را سریع از تیم خدمات مشتری اختصاصی ما دریافت کنید. |
|---|---|
| تحویل | ارسال سریع، حمل و نقل بار و ارسال بینالمللی موجود است. |
| شرایط | 100٪ نو با بستهبندی اصلی |
| پرداخت | ما American Express، Discover، MasterCard، PayPal و Visa را قبول میکنیم. سایت ما توسط RapidSSL ایمن شده است. |
| بندر حمل و نقل | شانگهای، شیامن |
| گارانتی | 12 ماه |
| Q: آیا قیمتگذاری ما رقابتی است؟ |
| A: بله، ما با بیش از ۵۰ کشور در سراسر جهان همکاری میکنیم. به عنوان یکی از تامینکنندگان برتر در چین، تخفیفهای قابل توجهی بر اساس روند بازار ارائه میدهیم. |
| Q: دوره گارانتی چقدر است؟ |
| A: تمام محصولات جدید و اصلی ما دارای گارانتی استاندارد یک ساله هستند. |
| Q: چه روشهای پرداختی را قبول داریم؟ |
| A: ما قبل از ارسال کالا، پرداخت ۱۰۰٪ T/T (انتقال تلگرافی) را میطلبیم. برای اقلامی که زمان تولید دارند، ۳۰٪ پیشپرداخت لازم است و ۷۰٪ باقیمانده قبل از ارسال باید پرداخت شود. اگر نمایندهای در چین دارید، میتوانید انتقال RMB را از طریق او انجام دهید. |
| Q: از چه روشهای حمل و نقلی استفاده میکنیم؟ |
| A: ما عمدتاً از FedEx، DHL، UPS و BRE برای حمل و نقل استفاده میکنیم. اگر حساب کاربری در هر یک از این شرکتها دارید، میتوانید حمل و نقل را مستقیماً انجام دهید. همچنین ارسال رایگان به فورواردهای حمل و نقل مستقر در چین ارائه میدهیم. |
| Q: زمان تحویل ما چقدر است؟ |
| A: تحویل معمولاً ۱ تا ۳ روز پس از دریافت پرداخت اولیه انجام میشود. برای اقلامی که زمان تولید دارند، حمل و نقل طبق برنامه مشخص شده انجام خواهد شد. |
| Q: چگونه کالاها را بستهبندی میکنیم؟ |
| A: ما بستهبندی ایمن را با چندین لایه محافظت تضمین میکنیم. محصولات ابتدا در جعبههای اصلی خود قرار گرفته و با برچسب مهر و موم میشوند. سپس یک لایه حبابدار برای محافظت در برابر ضربه در حین حمل اضافه میشود. در نهایت، اقلام بهطور ایمن در جعبههای مقاوم بستهبندی میشوند. |
| Q: مشتریان چگونه میتوانند با ما تماس بگیرند و درخواست قیمت کنند؟ |
| A: شما میتوانید از طریق ایمیل، واتساپ، ویچت، اسکایپ یا پلتفرم ارتباطی مورد علاقهتان با ما تماس بگیرید. نیازهای خود را با ما در میان بگذارید و ما یک پیشنهاد قیمت سریع و سفارشی ارائه خواهیم داد. |
