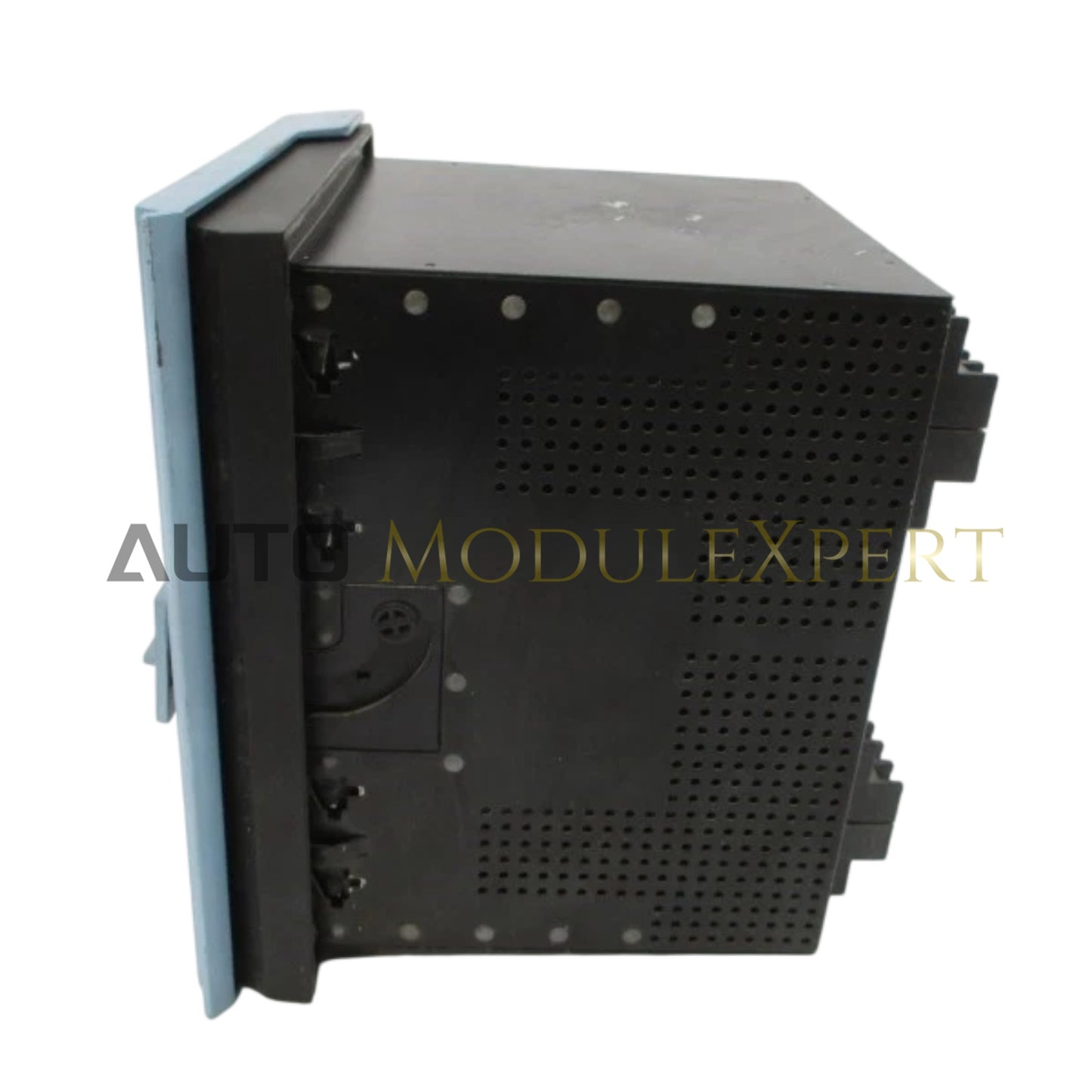

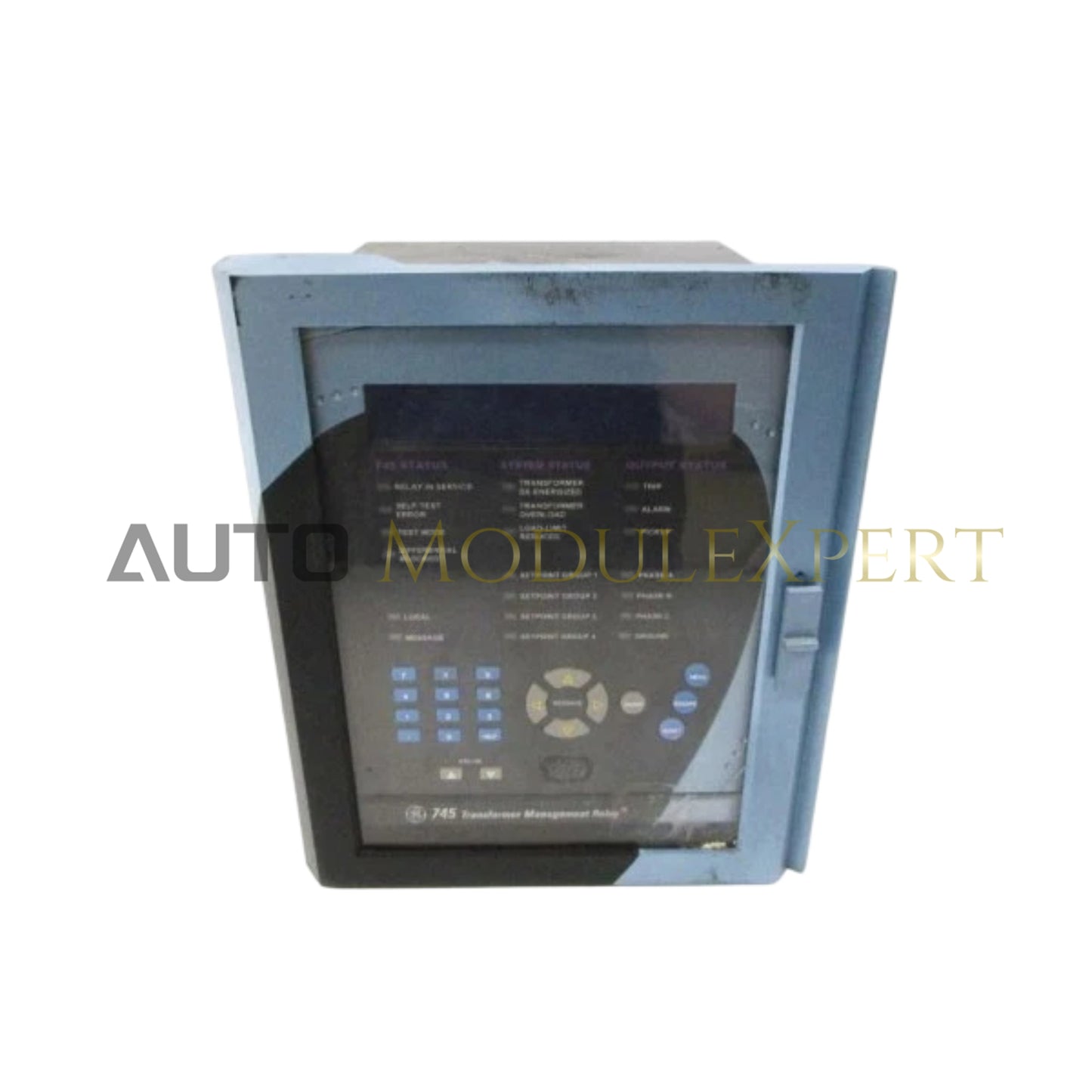

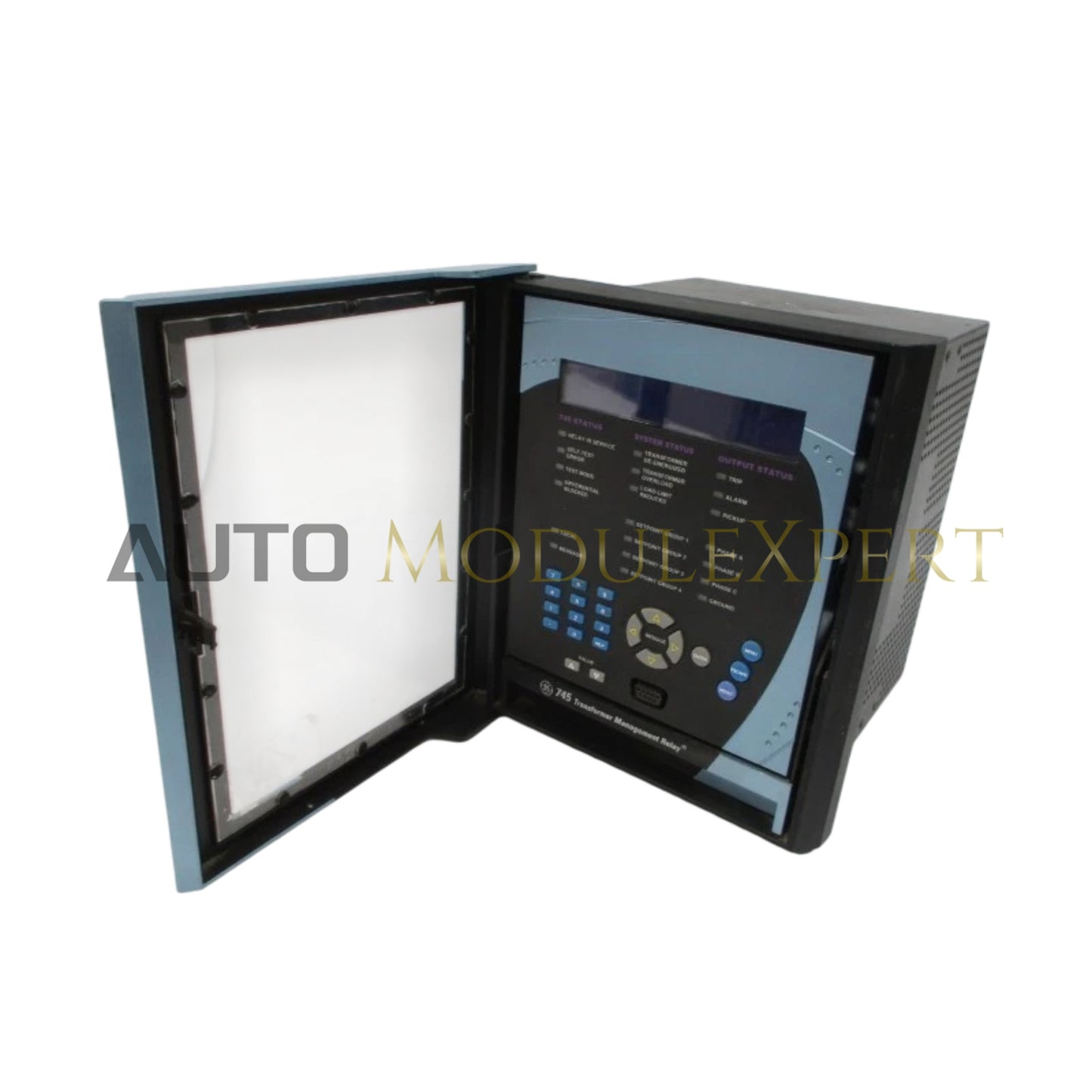

Configuré pour la surveillance des systèmes électriques et la détection de défauts dans les réseaux de protection des réseaux électriques, le General Electric 745-W2-P5-G5-HI-R-E (Relais de Protection de Transformateur 745-W2-P5-G5-HI-R-E) assure une exécution physique/électrique directe.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP

Le relais 745-W2-P5-G5-HI-R-E utilise des architectures de bus internes à haute vitesse pour garantir des temps de réponse déterministes en cas de défaut. Cette unité est conçue pour gérer le traitement complexe des signaux requis pour la protection différentielle de transformateur et la protection de défaut de terre restreint. L’intégration dans les systèmes d’automatisation de poste permet une surveillance continue de la logique de blocage des harmoniques et des courants d’appel. L’échange de données entre le cœur de protection et les ports de communication externes suit des protocoles de synchronisation stricts afin de maintenir la cohérence avec l’enregistrement des événements à l’échelle du système, garantissant que l’analyse des transitoires reste précise dans la plage submilliseconde requise pour la protection électrique primaire.

Questions fréquemment posées

Q : Quelles sont les principales considérations pour les mises à jour du firmware de ce relais ?

R : La compatibilité du flash firmware doit être vérifiée par rapport à la version du bootloader existante. Assurez-vous que le relais est en mode maintenance sans déclenchement avant d’initier tout transfert de fichier via le port de communication afin d’éviter une opération accidentelle du relais.

Q : Comment la logique du relais est-elle gérée lors des cycles d’alimentation ?

R : L’appareil utilise une mémoire non volatile pour conserver les points de consigne et les configurations de la logique de protection. Lors du rétablissement de l’alimentation auxiliaire, le relais effectue une séquence d’auto-diagnostic pour confirmer l’intégrité matérielle avant de passer en mode de surveillance protectrice.

Directives d’installation sur site

• Assurez-vous que l’armoire de contrôle offre un dégagement suffisant pour accueillir les dimensions du châssis de 21,5 cm x 23 cm x 25 cm, permettant une dissipation thermique adéquate.
• Terminez toutes les entrées de transformateurs de courant (TC) et de transformateurs de tension (TT) en utilisant des fixations avec couple spécifié pour maintenir des connexions à faible résistance.
• Reliez la cosse de mise à la terre dédiée du châssis au conducteur principal de terre du poste à l’aide d’un conducteur tressé flexible afin de minimiser l’impédance face aux courants de défaut haute fréquence.
• Faites passer tous les câbles de communication et les signaux d’E/S binaires basse tension par des conduits dédiés, physiquement séparés des conducteurs haute tension primaires pour éviter l’injection de bruit inductif.
• Vérifiez que tous les câblages des borniers sont solidement fixés ; inspectez l’engagement correct des sections de câble conformément à la documentation standard de l’interface industrielle GE.
