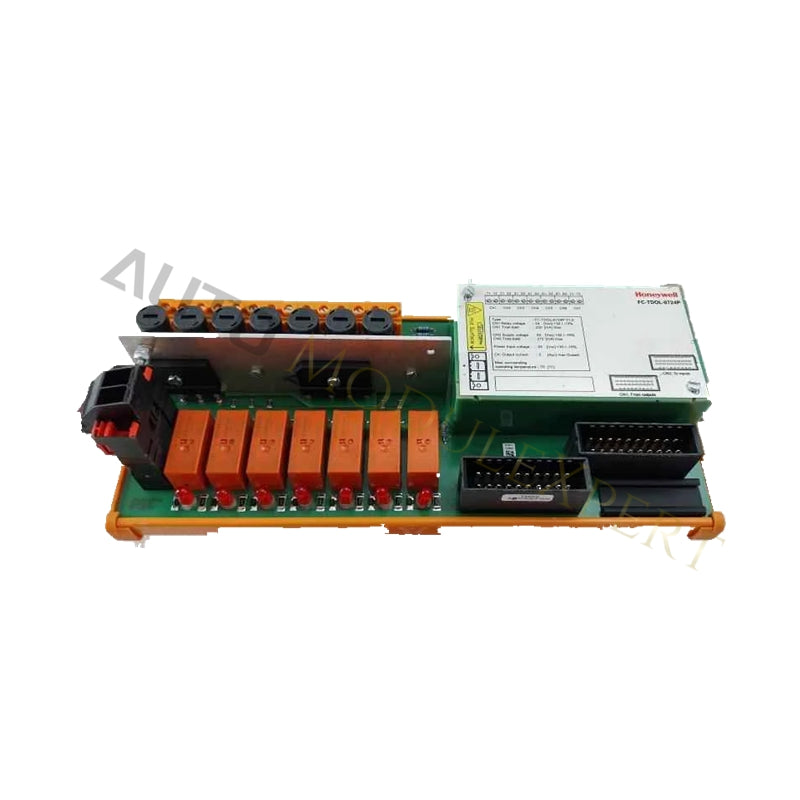

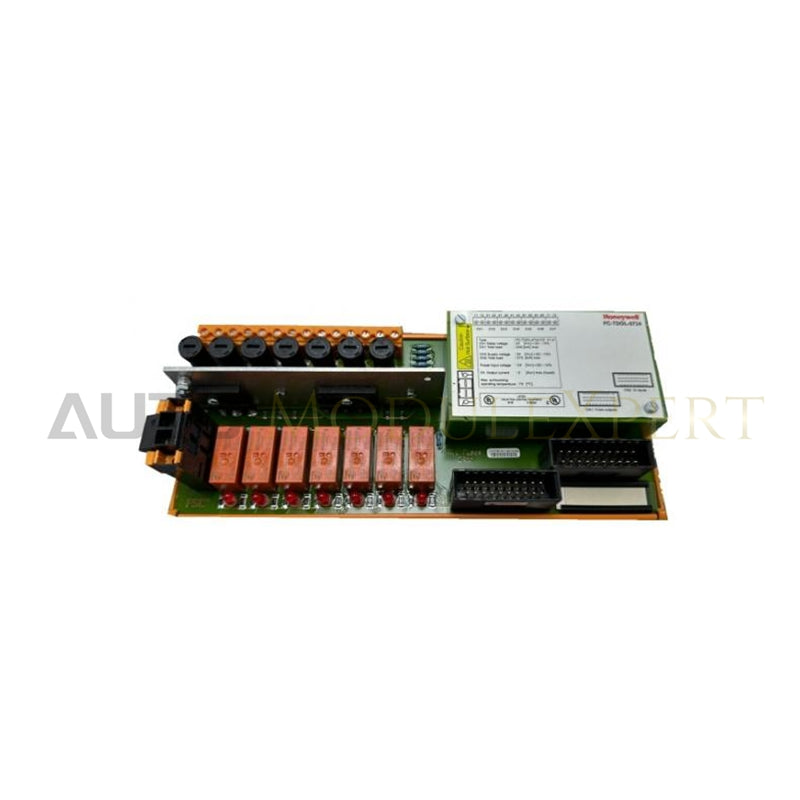

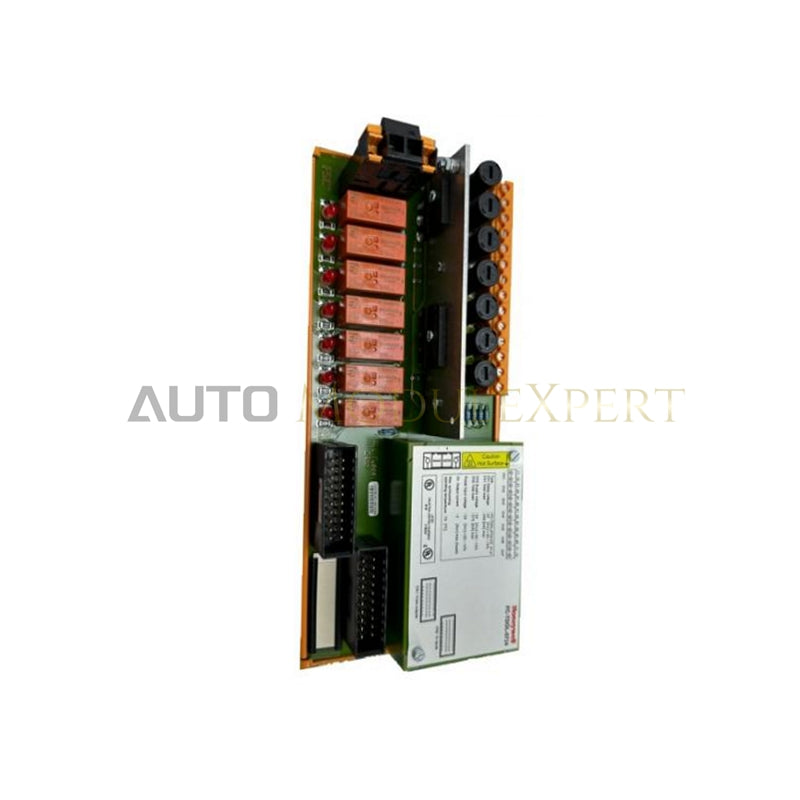

Carte FTA de sorties numériques à surveillance de ligne Honeywell FC-TDOL-0724P

Le Honeywell FC-TDOL-0724P, également répertorié sous la référence TDOL-0724P, est une carte FTA de sorties numériques à surveillance de ligne, conçue comme un composant matériel dédié à l’exécution de sorties numériques 24 VDC à 7 voies dans les réseaux du système Safety Manager de Honeywell.

Caractéristiques matérielles

Intégration des signaux de commande de procédé et architecture d’isolation

Le module assure une commande précise des sorties numériques et la surveillance de ligne des éléments finaux, tels que les électrovannes et les actionneurs, dans les systèmes instrumentés de sécurité. L’isolation entre les voies protège les fonds de panier des contrôleurs internes contre les pics de tension transitoires et les retours de courant des charges inductives, grâce à des diodes intégrées de suppression des étincelles. De plus, les diagnostics continus des circuits et les seuils de détection des courts-circuits surveillent activement l’intégrité du câblage de terrain sans perturber les boucles de commande adjacentes.

Foire aux questions

Q : Quelles sont les caractéristiques électriques et les paramètres de protection des fusibles de sortie ?

A : Chacune des sept voies est protégée par un fusible de 2 A (dimensions de 5 × 20 mm, référence Littelfuse 0213002), prévu pour 250 VAC et 300 VDC, avec un déclassement linéaire jusqu’à 1,9 A à 70 deg C.

Q : Comment le module détecte-t-il les courts-circuits sur les voies de sortie ?

A : Le circuit surveille en permanence le câblage de terrain et déclenche des diagnostics de défaut lorsque la résistance de charge se situe dans la plage spécifique du seuil de détection des courts-circuits, de 200 Ω à 400 Ω.

Q : Quelle tension d’alimentation est nécessaire pour piloter les voies de sortie ?

A : Les boucles de sortie fonctionnent avec une tension d’alimentation nominale de 24 VDC, avec une tolérance admissible de ±20%.

Consignes d’installation sur site

• Vérifiez que la distribution 24 VDC en amont est complètement hors tension avant de monter l’ensemble de raccordement ou d’intervenir sur les fusibles de voie, afin d’éviter tout arc électrique.
• Fixez solidement l’unité dans l’armoire de commande industrielle en prévoyant un espace de ventilation suffisant pour des températures ambiantes pouvant atteindre 70 deg C.
• Équipez les charges inductives de diodes de suppression des étincelles adaptées afin de protéger les composants de commutation contre les transitoires de haute tension.
• Vérifiez que la résistance du câblage de terrain respecte les seuils de surveillance de ligne et contrôlez la mise en place des fusibles avant de lancer les vérifications des boucles du système.
