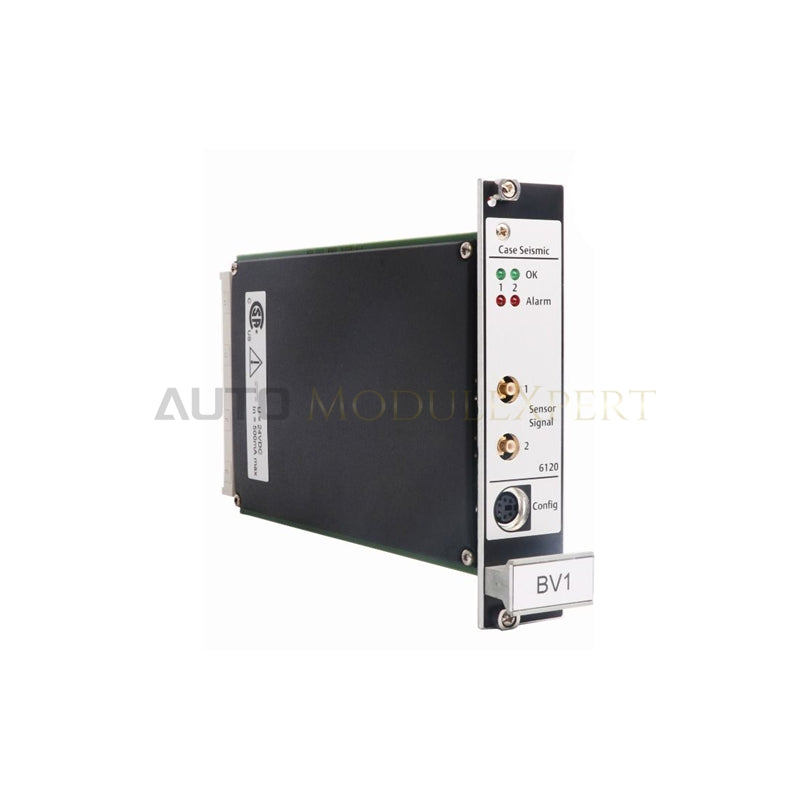

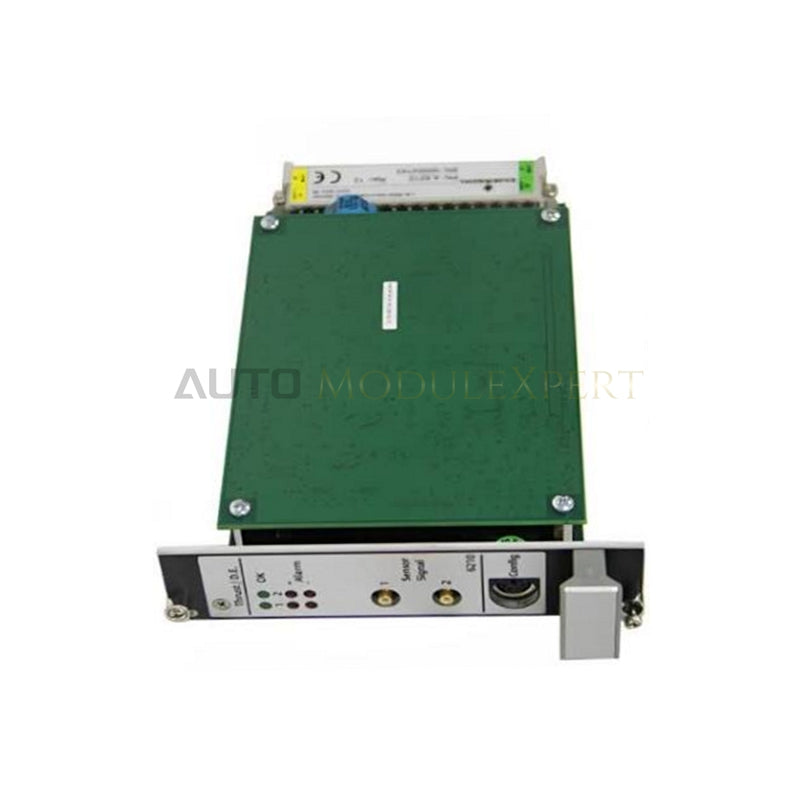

Module de surveillance des vibrations Emerson EPRO A6120

Configuré pour le conditionnement dynamique des signaux de vibration dans les systèmes de protection des machines MMS6000, l’Emerson EPRO A6120 (module de surveillance des vibrations A6120) assure une exécution physique et électrique directe. Le module conditionne les signaux d’entrée électrodynamiques sur deux canaux indépendants, en appliquant un traitement différentiel pour isoler les composantes de vitesse et de déplacement en temps réel du bruit de fond. Les étages de conversion internes transforment les tensions dynamiques brutes en paramètres système standardisés et transmettent les données de télémétrie via le fond de panier du rack aux contrôleurs hôtes pour l’arrêt automatisé des machines et les diagnostics spectraux.

Spécifications matérielles

Isolation des canaux et conditionnement des signaux de boucle

L’étage d’entrée utilise une isolation dynamique entre les canaux afin d’empêcher la diaphonie des boucles entre les capteurs électrodynamiques multiaxiaux installés sur des paliers d’arbre adjacents. Les réseaux de filtrage internes éliminent le bruit en mode commun tout en préservant les formes d’onde transitoires haute fréquence générées par un déséquilibre ou des défauts de palier. Lors de la mise en service, les opérateurs établissent l’étalonnage de référence de la boucle en vérifiant que les limites de décalage de polarisation des capteurs se situent dans la plage spécifiée de -5 à +15 VCC, garantissant ainsi une conversion fidèle des signaux avant d’acheminer les valeurs diagnostiques numérisées vers les réseaux centraux de supervision.

Questions fréquemment posées

Q : Comment le module A6120 filtre-t-il le bruit électrique en mode commun dans les environnements fortement perturbés ?

R : L’étage d’entrée applique un traitement différentiel du signal sur les deux canaux de mesure afin d’atténuer le bruit électromagnétique tout en amplifiant les formes d’onde de vibration physique de faible amplitude.

Q : Le module A6120 peut-il fonctionner comme carte de surveillance autonome ?

R : Oui, le module peut fonctionner comme dispositif de surveillance indépendant ou s’intégrer à des architectures API et SCD plus vastes via les connecteurs du fond de panier du rack.

Q : Quelle mesure les ingénieurs doivent-ils prendre si un écrêtage du signal d’entrée se produit sur un canal actif ?

R : Les techniciens doivent vérifier que la tension de polarisation du capteur reste strictement comprise dans la plage nominale de -5 à +15 VCC et contrôler le point de raccordement du blindage du câblage de terrain afin de détecter d’éventuels écarts différentiels de mise à la terre.

Directives d’installation sur site

• Monter le module dans un rack métallique ou un coffret de panneau mis à la terre afin de protéger les circuits d’entrée différentiels contre les interférences rayonnées haute fréquence.
• Acheminer les câbles des capteurs électrodynamiques dans des conduits dédiés, séparés des lignes d’alimentation CA, du câblage des entraînements de moteur et des circuits de commutation haute tension.
• Raccorder les blindages de tous les câbles des capteurs à une seule barre de terre dédiée aux instruments, située dans l’armoire de commande, afin d’éviter les courants de boucle de terre.
• Inspecter les borniers de terrain pour garantir le maintien correct du couple de serrage des fils et maintenir la température ambiante de l’armoire dans la plage de fonctionnement de -40 à +85 °C.
