Description technique

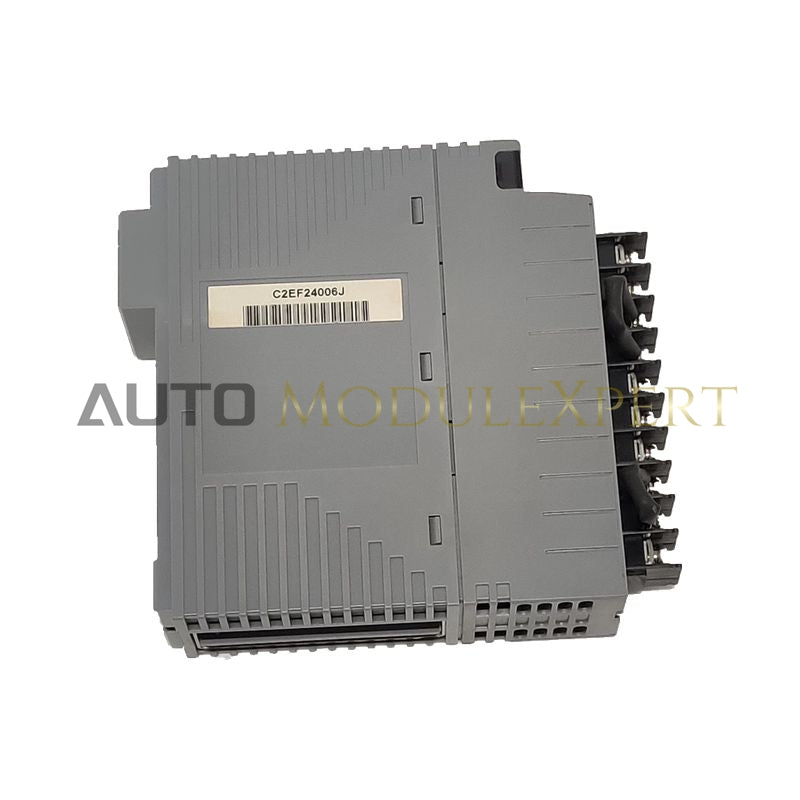

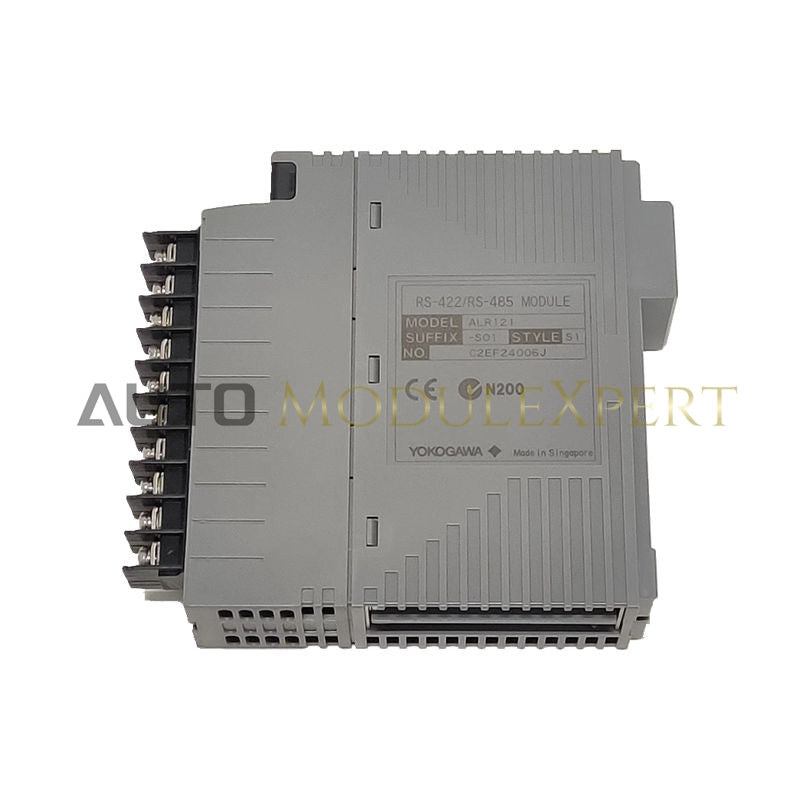

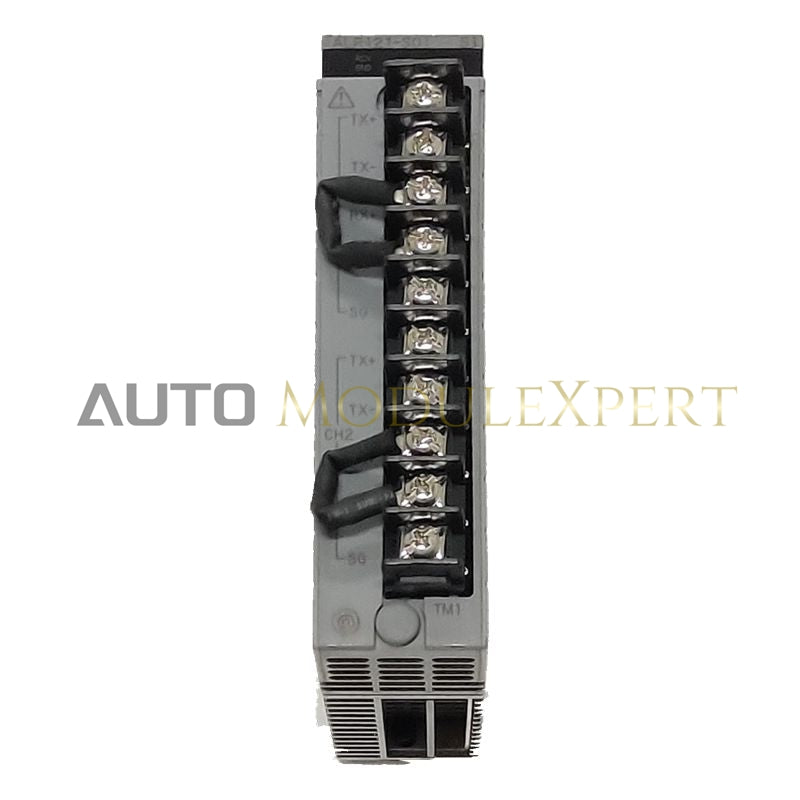

Le ALR121 est un module de communication série à double port conçu pour les systèmes de contrôle distribués Yokogawa CENTUM CS 3000 et Centum VP . Il permet l’échange de données entre le système de contrôle et des dispositifs série externes, tels que analyseurs, automates programmables (PLC) et variateurs de fréquence (VFD).
Le module prend en charge à la fois les interfaces RS-422 (point à point) et RS-485 (multipoint) , offrant une connectivité flexible pour diverses topologies de bus industrielles. En fournissant une synchronisation start-stop et en supportant les formats de données ASCII et binaire, l’ALR121 garantit une communication fiable et déterministe dans des environnements de processus complexes.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Désignation du modèle | ALR121 |
| Ports de communication | 2 ports série indépendants |
| Interface physique | RS-422 (Point à point) / RS-485 (Multipoint) |
| Synchronisation | Start-stop |
| Mode de communication | Semi-duplex |
| Débits en bauds | 1200, 2400, 4800, 9600, 19200, 38400 bps |
| Codage des données | Protocoles ASCII ou binaire |
| Consommation électrique | 0,5 A @ 5 V CC (bus système interne) |
| Dimensions physiques | 32,8 mm × 142,9 mm × 130 mm |
| Poids de l’unité | 0,3 kg |
Application opérationnelle
Le ALR121 est utilisé pour intégrer des dispositifs terrain intelligents tiers dans les réseaux CENTUM. Les applications courantes incluent :
-
Systèmes de surveillance de pipelines
-
Instrumentation des procédés chimiques
-
Télémétrie et acquisition de données à l’échelle de l’usine
Sa prise en charge des interfaces RS-422 et RS-485 permet une adaptation au câblage existant de l’usine, minimisant ainsi le besoin de passerelles de communication supplémentaires lors de la mise à niveau ou de l’extension de systèmes anciens.
Questions fréquentes
L’ALR121 peut-il supporter la communication en duplex intégral ?
Non. Le module fonctionne en mode semi-duplex, ce qui est standard pour la plupart des applications de sondage multipoint RS-485 .
Ce module supporte-t-il la conversion de protocoles ?
L’ALR121 sert uniquement d’ interface série. Le mappage des protocoles (par exemple, Modbus RTU vers registres système) doit être configuré dans le logiciel de station d’ingénierie CENTUM pour assurer une interprétation correcte des données.
Quelle est la longueur maximale de câble pour RS-485 ?
La distance maximale suit les spécifications de la couche physique RS-485, généralement jusqu’à 1200 mètres, selon le type de câble et le débit en bauds.
