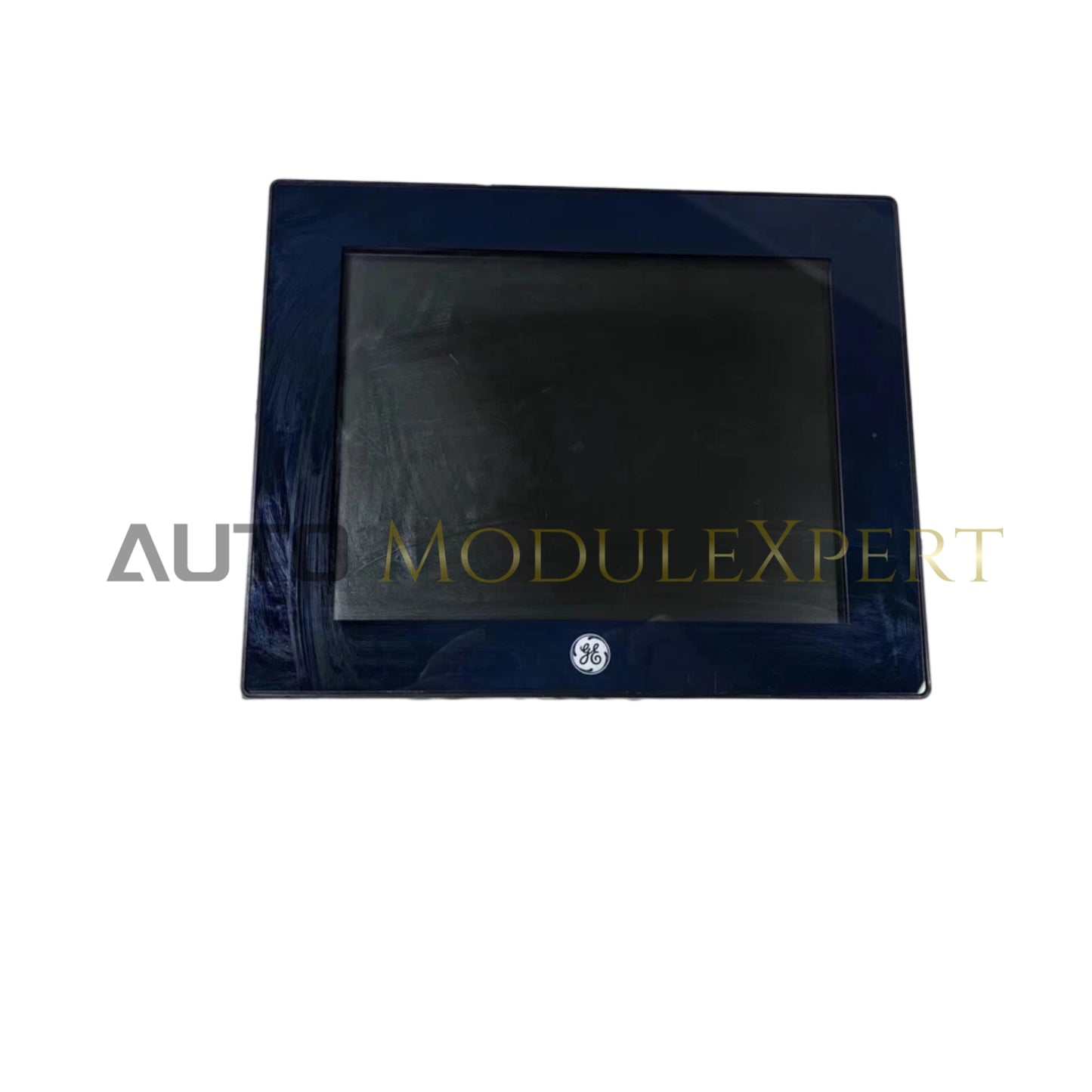

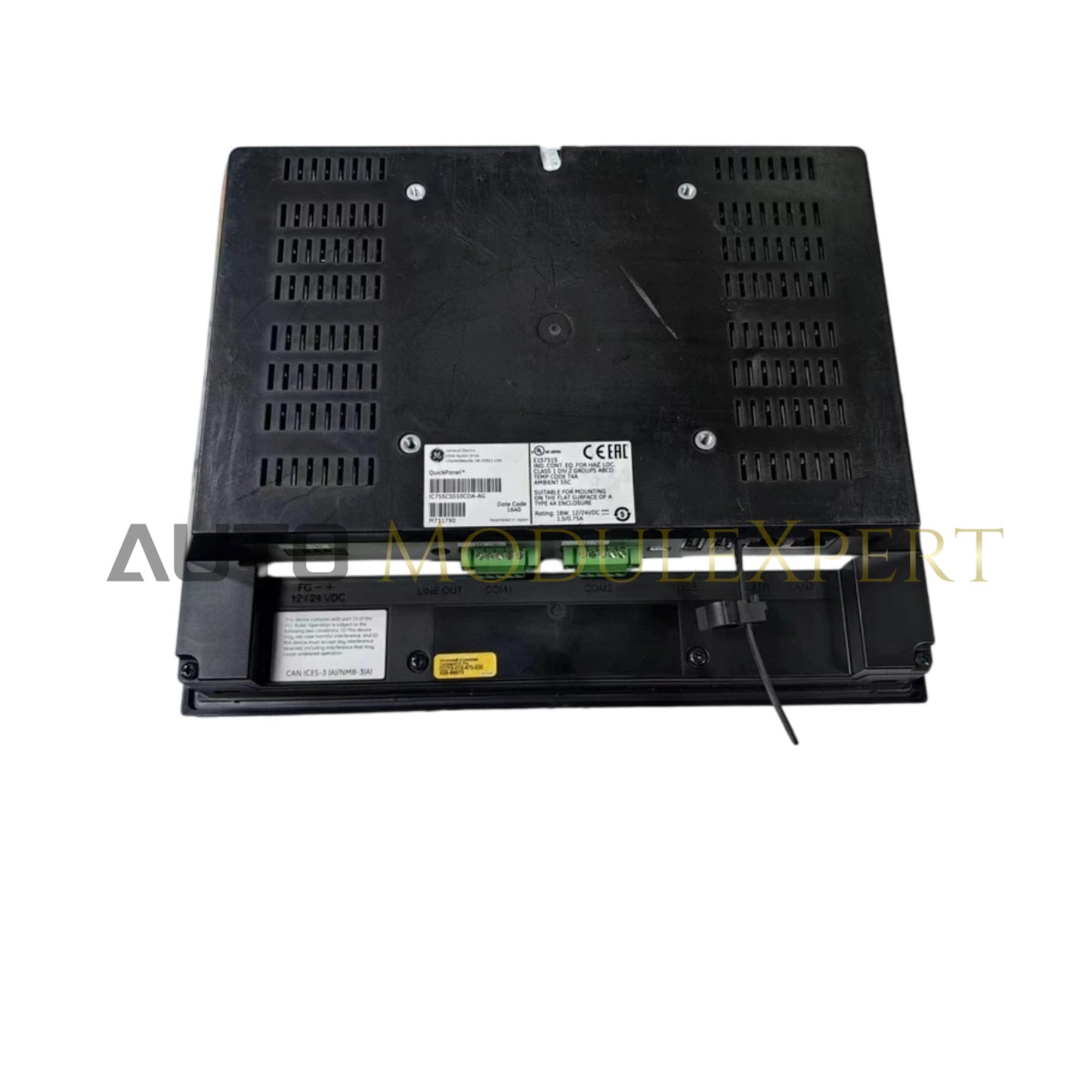

Le GE IC755CSS10CDA, également référencé sous le nom de IC755CSS10CDA Interface Opérateur, fonctionne comme un terminal interface homme-machine (IHM) dédié à la visualisation des processus et à l’échange de données au sein des plateformes de contrôle QuickPanel+.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP

Le IC755CSS10CDA s’intègre aux systèmes de contrôle GE via une connectivité Ethernet à haute vitesse, supportant l’échange déterministe de données entre l’IHM et les automates programmables (PLC) connectés. Cette unité facilite la surveillance en temps réel des variables de processus et la gestion des alarmes grâce à un lien de communication optimisé sur le bus de fond de panier. Lorsqu’elle est utilisée dans une architecture d’E/S distribuées, l’interface opérateur garantit que les mises à jour d’écran et les entrées opérateur sont traitées dans les délais de cycle requis. La compatibilité de la mémoire flash du firmware doit être validée en fonction de la version spécifique de Proficy Machine Edition ou du logiciel de visualisation associé afin d’assurer une communication fluide et un rendu d’affichage optimal.

Questions fréquemment posées

Q : Cette unité est-elle compatible avec les projets QuickPanel+ existants ?

R : La compatibilité dépend de la version du firmware et de la configuration du fichier projet. Vérifiez toujours que la cible du projet est correctement définie sur le profil matériel IC755CSS10CDA avant le déploiement.

Q : Comment l’appareil gère-t-il la mémoire en cas de coupure de courant inattendue ?

R : L’interface utilise un stockage non volatile pour les fichiers projet et les données historiques. Bien que les états actuels du processus puissent être perdus, la logique applicative et les paramètres de configuration sont conservés lors du rétablissement de l’alimentation.

Consignes d’installation sur site

• Assurez-vous que les dimensions de la découpe du panneau sont précises afin de maintenir l’étanchéité IP contre l’infiltration d’humidité ou de poussière.
• Fixez l’interface à l’aide des clips de montage fournis, en appliquant une pression uniforme pour éviter toute déformation du cadre.
• Connectez l’unité à une alimentation DC stable, en veillant à ce que les niveaux de tension restent dans la tolérance spécifiée par le fabricant pour éviter les scintillements de l’écran ou les boucles de réinitialisation.
• Faites passer les câbles de communication dans des conduits industriels dédiés, en maintenant une séparation physique avec les lignes AC haute tension afin de réduire les interférences électromagnétiques.
• Vérifiez que la borne de mise à la terre à l’arrière du châssis est reliée au bus de terre de l’armoire avec un conducteur à faible impédance pour assurer un chemin de retour efficace des décharges électrostatiques.
