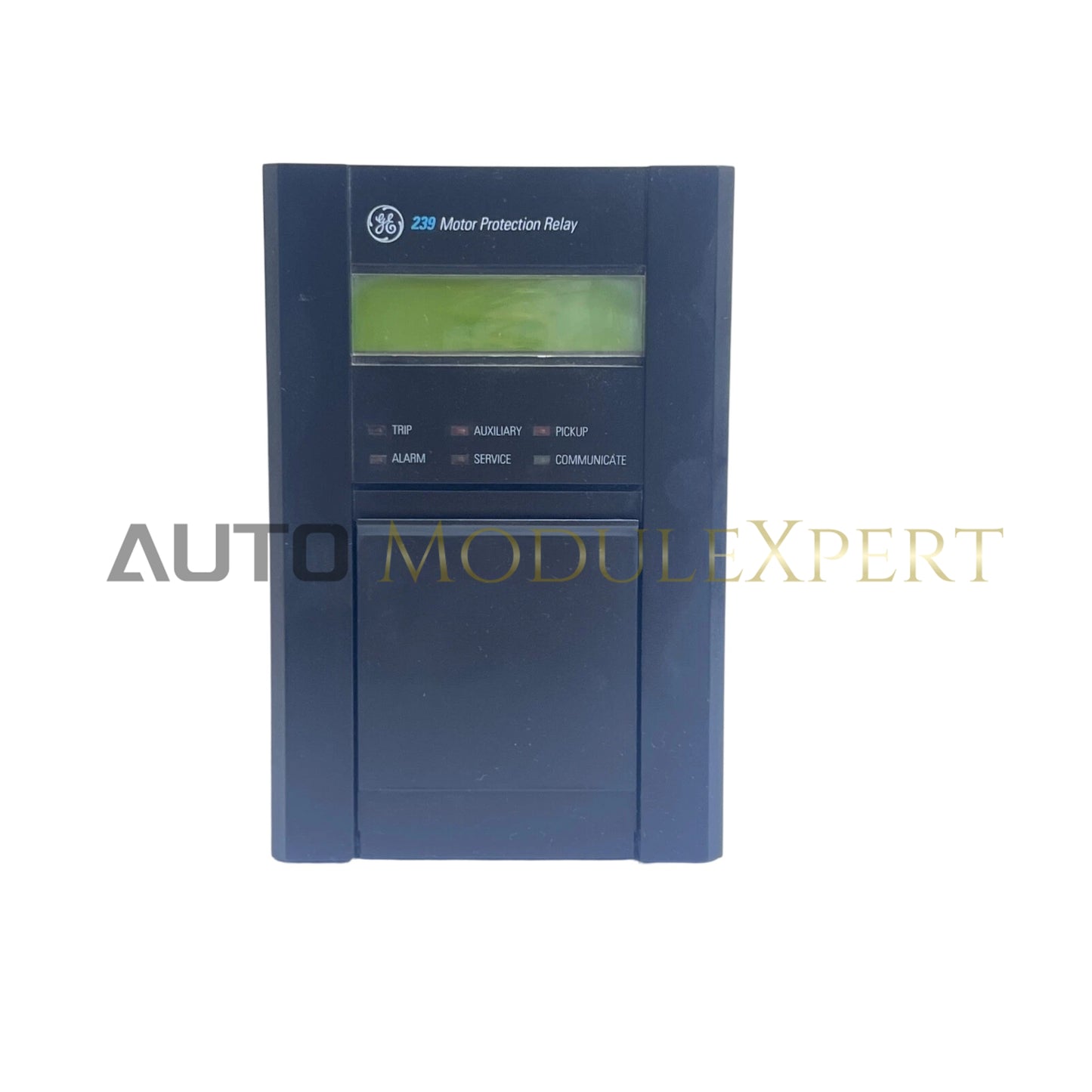

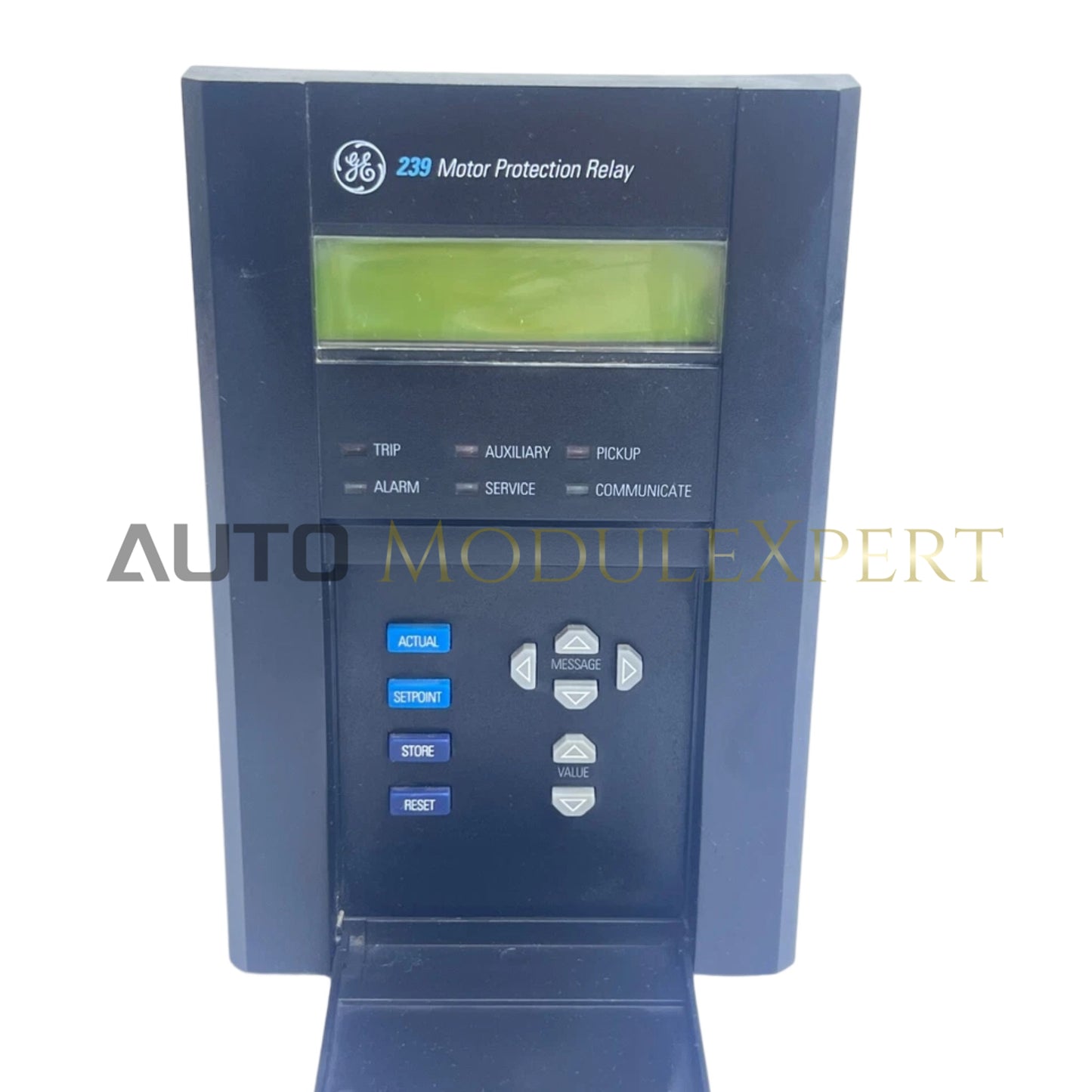

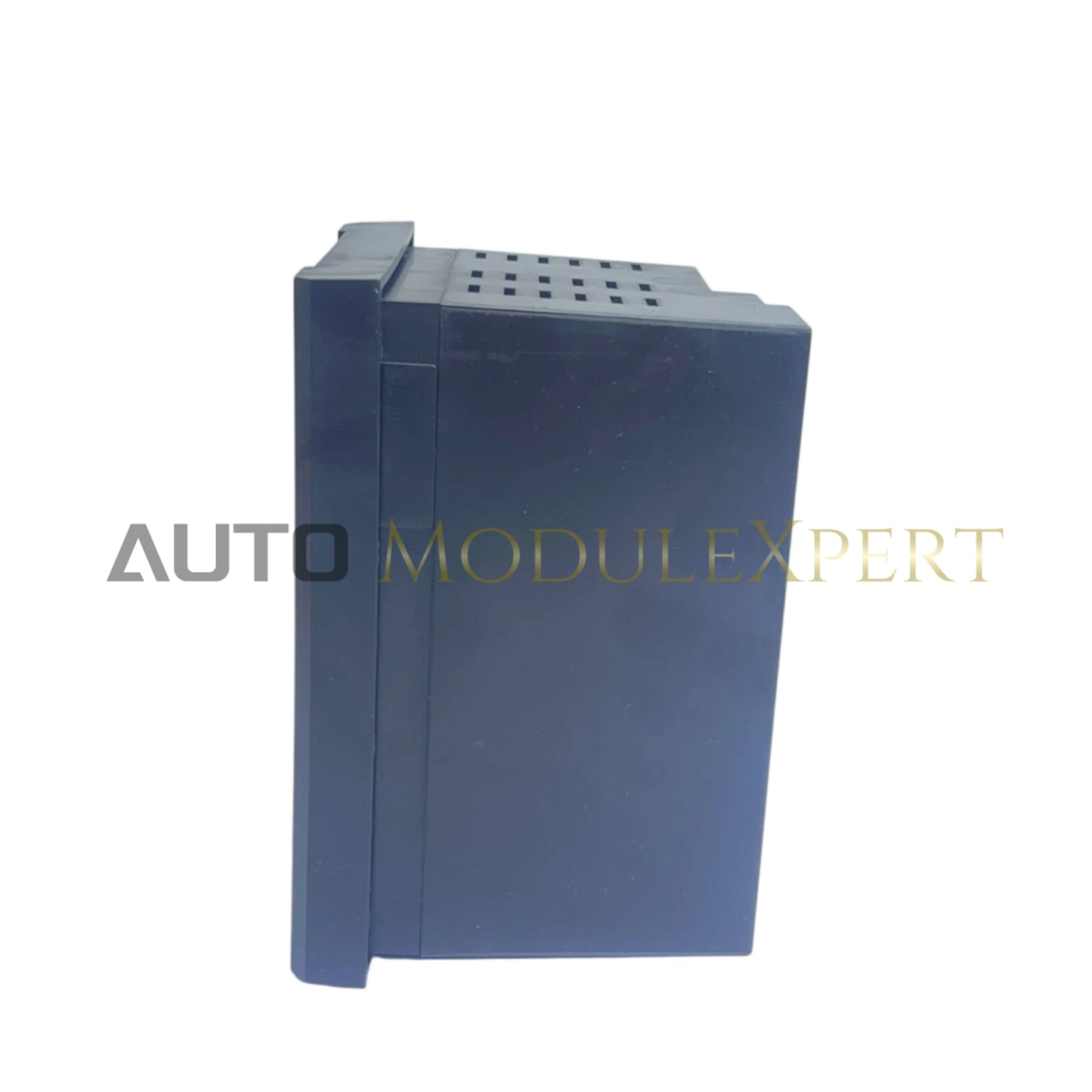

Le General Electric 239-RTD-AN, également référencé comme le relais de protection moteur 239-RTD-AN, fonctionne comme un composant matériel dédié à la surveillance thermique et à la protection contre les défauts des moteurs AC dans les plateformes de contrôle industriel.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP

Le 239-RTD-AN utilise une logique avancée de modélisation thermique pour s’interfacer avec le démarreur moteur et le système de contrôle. Son intégration dans les réseaux de contrôle garantit que les données en temps réel sur l’état du moteur, y compris les entrées de température RTD et les niveaux de capacité thermique, sont rapportées avec une grande précision. En utilisant des voies de communication déterministes, le relais maintient une synchronisation stricte avec la couche de supervision PLC ou DCS, assurant que les signaux de déclenchement sont exécutés sans latence lors de conditions de surchauffe ou de défaut. Une configuration correcte du débit en bauds de communication et de la compatibilité du firmware est nécessaire pour préserver l’intégrité du flux de données à travers le backplane réseau.

Questions fréquemment posées

Q : Le 239-RTD-AN supporte-t-il plusieurs types d’entrées RTD ?

R : Oui, l’appareil est configuré pour surveiller différents types de RTD afin de suivre la température des enroulements du stator. La précision dépend du choix correct du type de RTD dans les réglages du relais ; une configuration incorrecte entraînera des déclenchements erronés.

Q : Ce relais peut-il être utilisé pour le contrôle du démarrage moteur ?

R : Bien que le relais offre une protection complète, sa fonction principale est la surveillance et le déclenchement. Il doit être intégré dans le circuit de commande pour interrompre l’alimentation de la bobine du contacteur en cas de détection de défaut.

Consignes d’installation sur site

• Vérifiez que l’espace de montage dans l’armoire peut accueillir les dimensions du châssis de 11,2 cm x 6,5 cm x 11 cm, en assurant une circulation d’air adéquate.
• Terminez les fils RTD en utilisant un câble blindé à faible capacité pour minimiser les erreurs de résistance des conducteurs, qui peuvent décaler significativement les mesures de température.
• Assurez-vous que le châssis du relais est connecté à une terre à faible impédance pour éviter que les interférences haute fréquence n’affectent les circuits de mesure sensibles.
• Séparez le câblage des signaux (entrées RTD/sorties de commande) des câbles d’alimentation (conducteurs moteur/distribution électrique) d’au moins 150 mm pour éviter les couplages inductifs.
• Effectuez un test d’injection secondaire sur les entrées de courant pour vérifier que les caractéristiques de déclenchement du relais correspondent à la courbe thermique du moteur avant la mise en service initiale.
