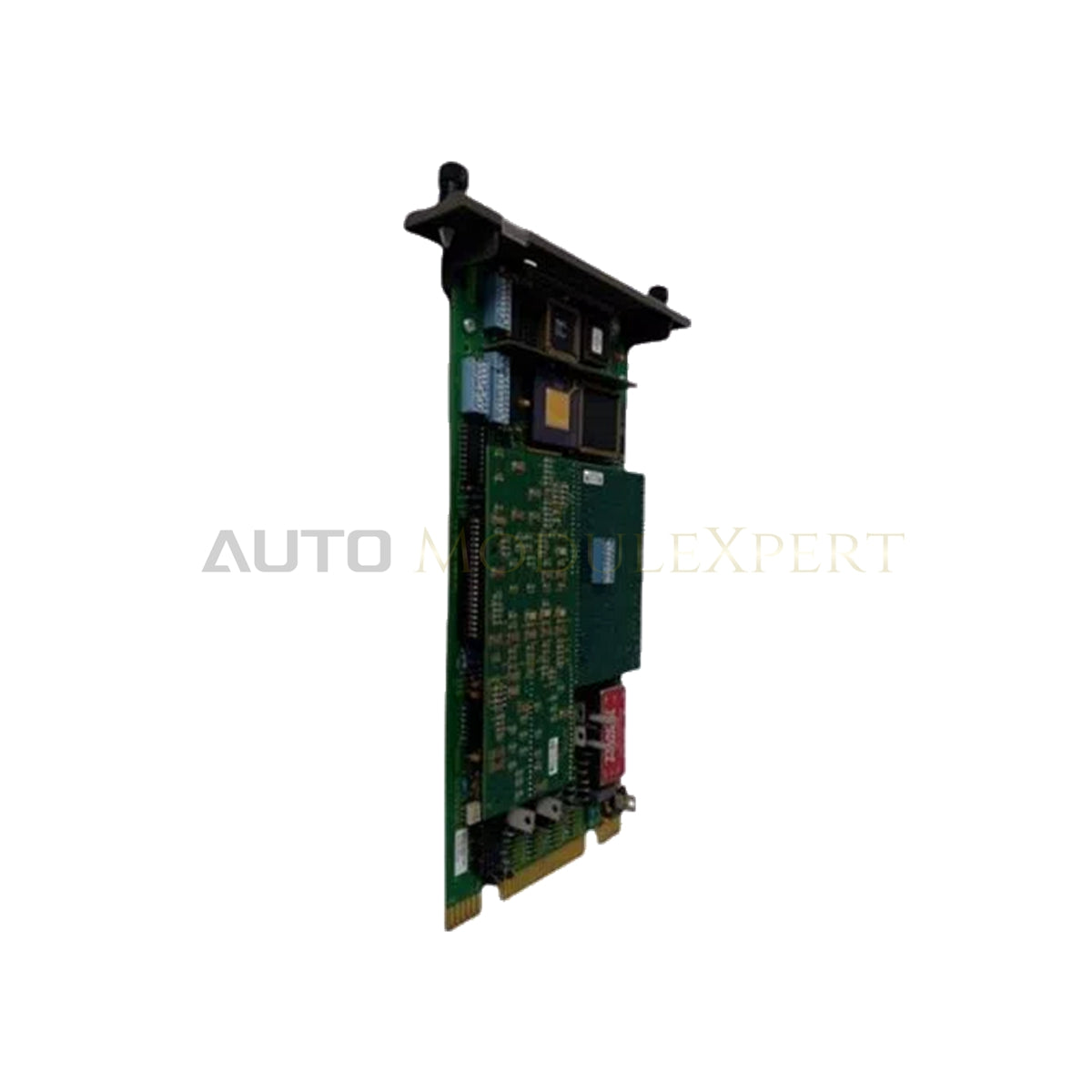

ABB IMFAI02 analóg bemeneti modul

Az INFI 90 elosztott vezérlőrendszer hálózataiban analóg jelek gyűjtésére konfigurált ABB IMFAI02 (IMFAI02 analóg bemeneti modul) közvetlen fizikai/elektromos végrehajtást biztosít nagy sebességű folyamatvezérlési hurkokban. Kondicionálja az analóg terepi bemeneteket, és digitalizálja a gyorsan változó jelátalakító-jeleket a hátlapi buszinterfészen keresztüli valós idejű továbbításhoz.

Hardverspecifikációk

Hátlapi buszkommunikáció és a I/O-sűrűség skálázása

Az IMFAI02 modul optimalizálja az I/O-sűrűség skálázását, miközben nagy sebességű hátlapi buszkommunikációt biztosít az INFI 90 készülékházain belül. A beépített 16 bites A/D-átalakítók csatornánként akár 1 kHz frekvenciával mintavételezik a beérkező terepi hurkokat, és nagy sávszélességű jelátalakító-jeleket dolgoznak fel a fő vezérlőbusz sávszélességének túlterhelése nélkül. A csatornák közötti galvanikus leválasztás blokkolja a nagy közös módusú feszültségeket és az elektromos zajt, így valós idejű, folyamatos folyamatvezérlési alkalmazásokban a jelátalakítás pontossága a teljes skála +/-0,1%-án belül marad.

Gyakran ismételt kérdések

K: Hogyan kezeli az IMFAI02 modul a távoli érzékelők és a hátlap közötti földpotenciál-különbségeket?

V: A beépített galvanikus leválasztás elektromosan elválasztja mind a 8 bemeneti csatornát a belső logikai áramköröktől és a rendszer földelési buszaitól, így megakadályozza a földhurkok kialakulását, és védi a hátlapi komponenseket a terepi túlfeszültségektől.

K: Szükség van külső terepi tápellátásra az IMFAI02 modulhoz csatlakoztatott 4–20 mA áramhurkok meghajtásához?

V: A modul a belső feldolgozó áramkörökhöz a hátlapról érkező +5 VDC tápellátásra támaszkodik. A passzív vagy aktív 4–20 mA-es terepi jeladók bekötését a hurok impedanciaspecifikációinak megfelelően külső huroktápegységeken vagy sorkapocsegységeken keresztül kell elvégezni.

Terepi telepítési útmutató

A modul telepítése és bekötése során kövesse az alábbi alapvető lépéseket:

1. Feszültségmentesítse az állványhelyet, és helyezze az IMFAI02 modult a Modulrögzítő egység (MMU) kijelölt foglalatába.
2. Nyomja be határozottan, amíg a hátlapi csatlakozók teljesen a helyükre nem kerülnek, majd húzza meg az előlap felső és alsó rögzítőcsavarjait a mechanikai stabilitás és a megfelelő földelési érintkezés biztosításához.
3. A 4–20 mA-es és +/-10 VDC terepi vezetékeket árnyékolt, sodrott érpárú kábeleken vezesse, és a szekrény kábelcsatornáiban tartsa elkülönítve őket a nagyfeszültségű váltakozó áramú kábelektől és a motorvezetékektől.
4. A kábelárnyékolásokat kis impedanciájú bilincsekkel csatlakoztassa a fő készülékház földelő sínjéhez a nagy sebességű csatornák zajelnyomásának optimalizálása érdekében.
5. A +5 VDC állványtáp bekapcsolásakor ellenőrizze a LED-es állapotjelzőket, hogy megerősítse a modul megfelelő inicializálását, mielőtt a terepi hurkokat üzembe helyezi.
