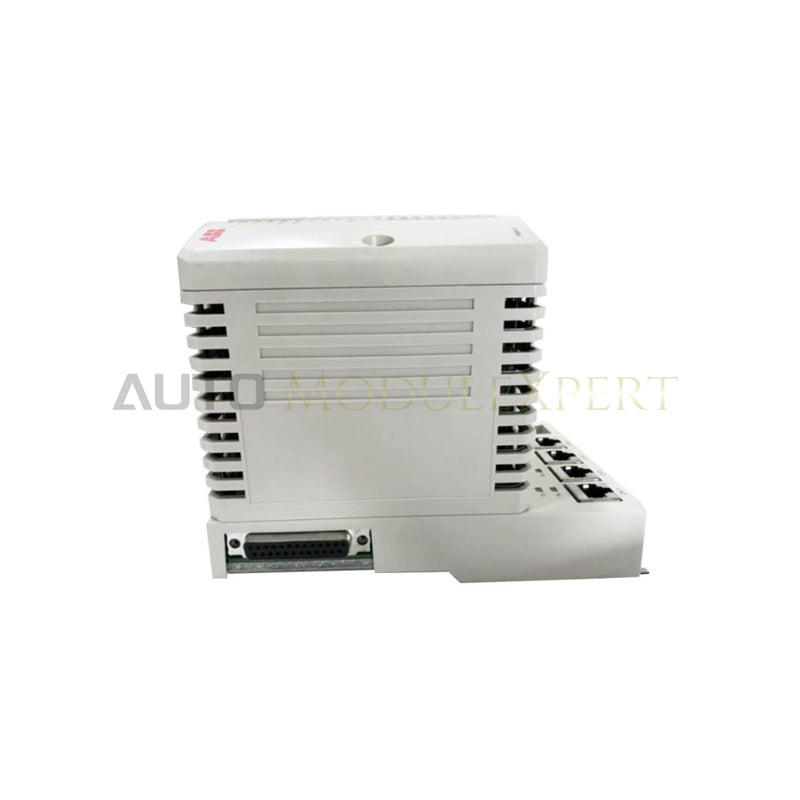

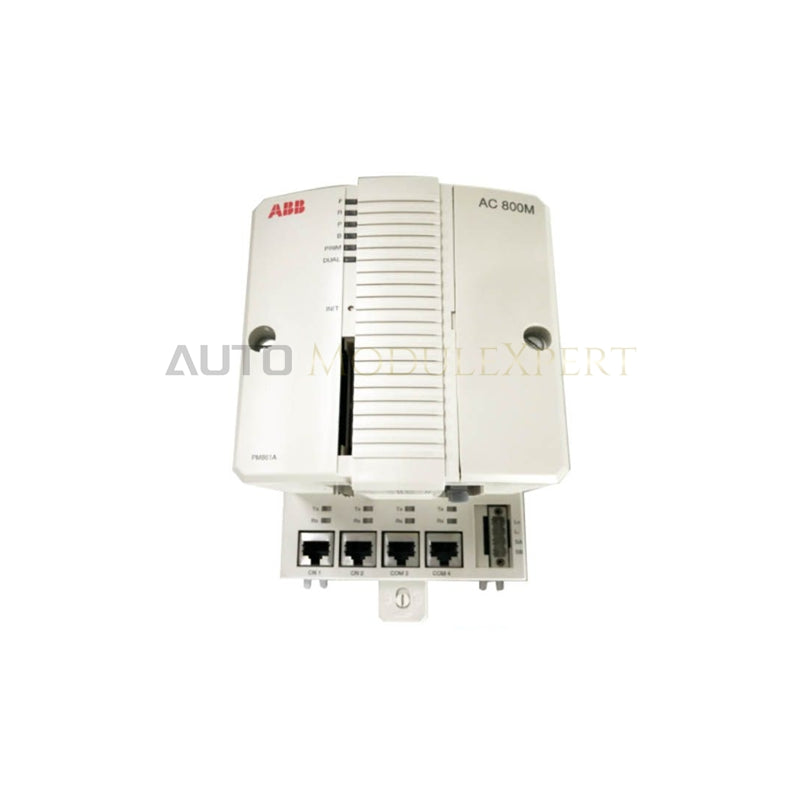

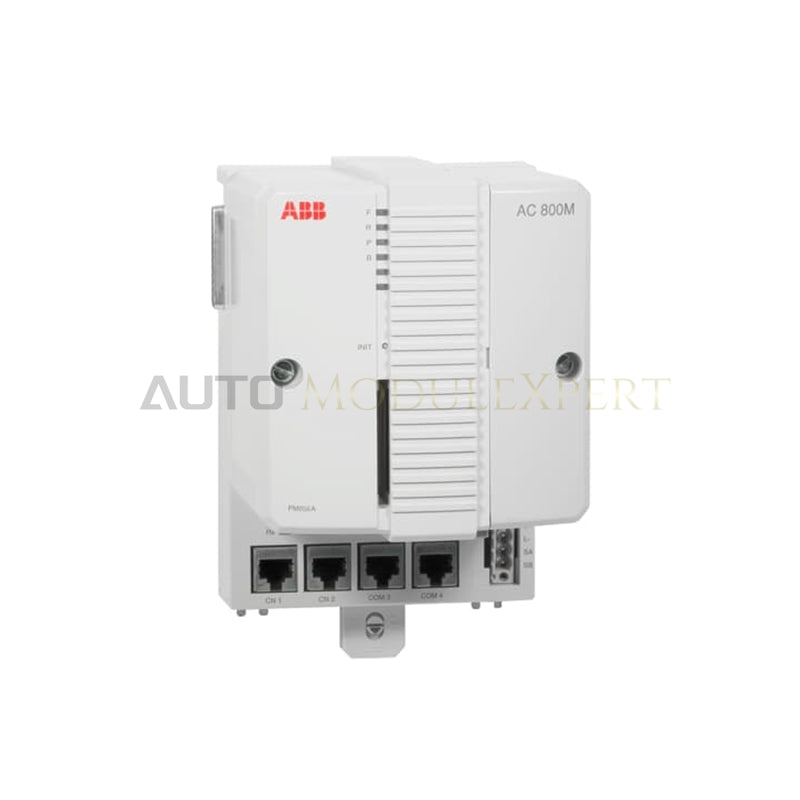

ABB PM860K01 3BSE018100R1 AC 800M processzoregység-készlet

Az ABB System 800xA platformokon vezérlési alkalmazások futtatására konfigurált ABB PM860K01 3BSE018100R1 (PM860 processzoregység-készlet) közvetlen fizikai/elektromos végrehajtást biztosít a helyi I/O-modulokon és az ipari kommunikációs kapcsolatokon keresztül. A hardverkészlet egy 48 MHz-en működő MPC860 processzort és 8 MB RAM-ot tartalmaz, amelyből 5 MB dedikált alkalmazásmemória áll rendelkezésre. A végrehajtási logika koordinálja az adatcserét a két 10Base-T Ethernet-porton, a két RS-232C soros porton, a CompactFlash-bővítőinterfészen és a CEX-Bus hátlapi csatlakozásain keresztül.

Utótagok magyarázata és modellmátrix

Hardverspecifikációk

Hátlapi busz kommunikációs sebessége és a firmware Flash-kompatibilitása

A belső rendszerarchitektúra dedikált hátlapi útvonalakat használ annak érdekében, hogy determinisztikus buszletapogatási ciklusokat biztosítson a CPU memóriatérképe és a csatlakozó bővítőállványok között. Az elektromosan leválasztott CEX-Bus meghajtóvonalak legfeljebb 2,4 A-t biztosítanak a csatlakoztatott kommunikációs interfészkártyák számára, miközben összetett hálózati topológiákban is stabil hátlapi buszkommunikációs sebességet tartanak fenn. A fedélzeti 2 MB nem felejtő Flash PROM-ban tárolt rendszerfirmware fenntartja a firmware Flash-kompatibilitását az AC 800M rendszerszoftver-verzióival, így megakadályozza a verzióütközési hibákat az alkalmazások letöltése és a hideg újraindítási folyamatok során.

Gyakran ismételt kérdések

K: Milyen elektromos különbségek vannak a PM860 alaplap COM3 és COM4 soros portjai között?

V: A COM3 RS-232C-port, amely támogatja a modemvezérlési jeleket és a 75 és 19 200 baud közötti változtatható adatátviteli sebességet. A COM4 optikailag leválasztott RS-232C-port, amely rögzített 9 600 baud sebességen működik, és kifejezetten dedikált helyi konfigurációs eszköz csatlakoztatására szolgál.

K: Hogyan maradnak meg az alkalmazásadatok a fő 24 VDC tápellátás megszakadása esetén?

V: A volatilis RAM-tartalmakat és a valós idejű óra működését beépített lítiumakkumulátoros tartalékrendszer biztosítja. A megőrzendő értékek tervezett rendszerleállítás előtt a behelyezett CompactFlash memóriakártyára is kiírhatók.

Helyszíni telepítési irányelvek

A természetes konvekciós hűtés és a belső hőelvezető nyílások megfelelő légáramlásának biztosítása érdekében szerelje az alaplapot függőlegesen szabványos 35 mm-es DIN-sínre, védőszekrény belsejébe. A zavartalan légáramlás érdekében hagyjon legalább 50 mm függőleges távolságot a processzorház felett és alatt. Rögzítse a rendszer 24 VDC tápvezetékeit a sorkapocshoz, és ügyeljen arra, hogy a tápfeszültség üzemi tartománya szigorúan 19,2 és 30 VDC között maradjon. A kommunikációs és soros kábeleket külön kábelcsatornákban, a nagyfeszültségű AC-vezetékektől távol vezesse, és minden kábel árnyékolását a központi szekrény földelősínjéhez csatlakoztassa.
