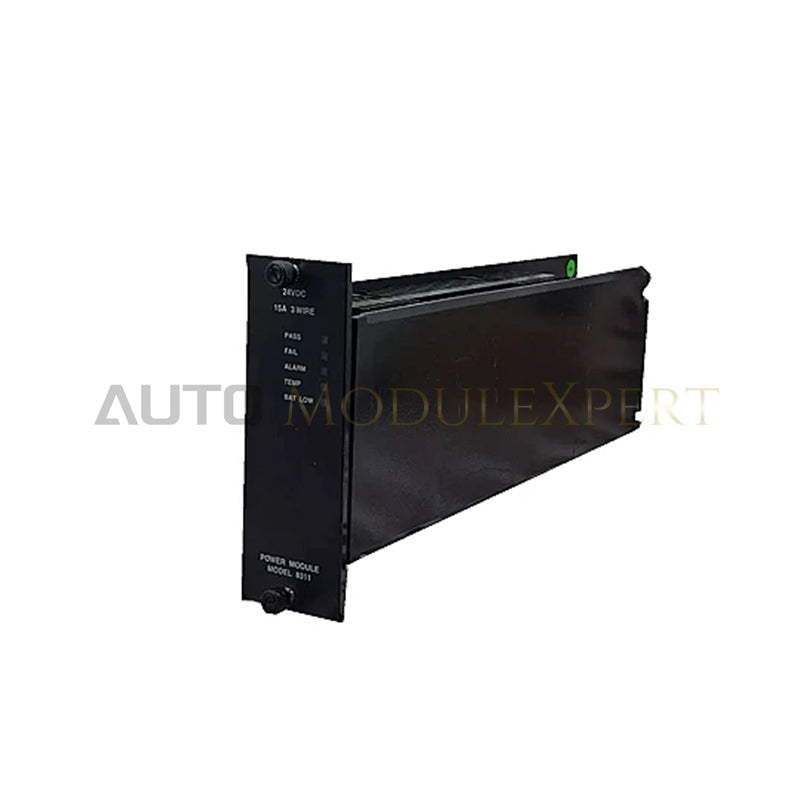

Triconex 8311 nagy sűrűségű tápegységmodul

A Triconex 8311, amelyet 8311 nagy sűrűségű tápegységmodulként is katalogizálnak, dedikált hardverkomponensként szolgál a Triconex biztonsági műszeres rendszerekben az elsődleges DC–DC buszátalakításhoz és a tápellátás stabilizálásához. A modul fogadja a bejövő egyenfeszültséget, majd közvetlenül szabályozott, 24 VDC kimenetté alakítja, hogy tápellátást biztosítson a telepített főprocesszorok és az I/O-busz áramkörei számára.

Hardverspecifikációk

SIL3-tanúsítás és hárommodulos redundanciájú (TMR) tápellátás

A nagy integritású biztonsági műszeres funkciókhoz (SIF) tervezett 8311 modul közvetlenül illeszkedik a SIL3-tanúsított alvázkonfigurációkba, amelyek hárommodulos redundanciájú (TMR), 2oo3 architektúrát használnak. A belső galvanikus leválasztási gátak elválasztják az elsődleges egyenáramú tápellátást a logikai szintű hátlapi vezetékektől, megakadályozva, hogy a terepi feszültségtúlfeszültségek átterjedjenek a vezérlési csatornákon. Redundáns kettős tápkonfigurációkban a diódákkal leválasztott kimeneti utak lehetővé teszik a zavartalan, üzem közbeni cserét, és megszakítás nélkül fenntartják a hibabiztos állapot folyamatos végrehajtását, miközben a rendszer hátlapjának működése sem szakad meg.

Gyakran ismételt kérdések

K: Fogad a 8311 tápegységmodul váltakozó feszültségű bemenetet?

V: Nem. A 8311 kizárólag egyenáramú tápellátással működik, és 22–31 VDC közötti bemeneti tartományt fogad. Ha közvetlenül váltakozó áramú (AC) tápellátást csatlakoztatnak a bemeneti kapcsokra, az károsítja a belső egyenirányító- és szűrőkomponenseket.

K: Hogyan kezeli a modul a hiba leválasztását kettős redundáns tápellátási konfigurációkban?

V: A modul beépített leválasztó diódákat és valós idejű kimenetfigyelő áramköröket tartalmaz. Redundáns párkonfigurációban, ha az egyik tápegységmodulban belső zárlat vagy feszültségesés lép fel, a leválasztó áramkör azonnal elszigeteli a hibát, így a másodlagos modul feszültségmegszakítás nélkül képes biztosítani a teljes hátlapi áramterhelést.

Telepítési irányelvek

Szerelje a 8311 tápegységmodult közvetlenül a Tricon alvázszerelvény kijelölt tápegységhelyére. A behelyezés előtt győződjön meg arról, hogy a rendszer hátlapjának tápellátása ki van kapcsolva, vagy a párhuzamos redundáns tápegységmodul teljesen aktív. Igazítsa a modul kártyaszéleit az alváz vezetősíneihez, majd határozottan nyomja be, amíg a többtűs hátlapi csatlakozók teljesen reteszelődnek. Rögzítse a felső és alsó rögzítőcsavarokat az alváz földelési folytonosságának biztosítása és a rezgés okozta leválások megelőzése érdekében. A terepi egyenáramú bemeneti vezetékeket legalább 14 AWG keresztmetszetű vezetőkkel kössön be, és a tápellátás bekapcsolása előtt ellenőrizze a helyes polaritást. Csatlakoztassa a fő szekrény földelőkapcsát közvetlenül a központi földelősínhez alacsony impedanciájú földelőszalaggal a közös módusú zaj kiküszöbölése érdekében.
