ABB RETA-01-KIT eterneto adapterio modulio rinkinys

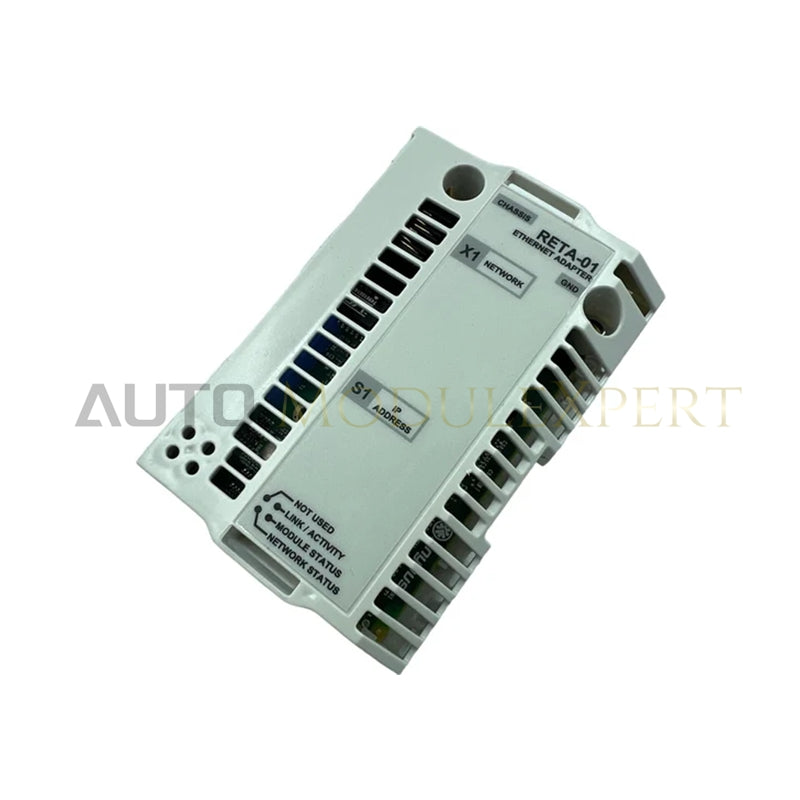

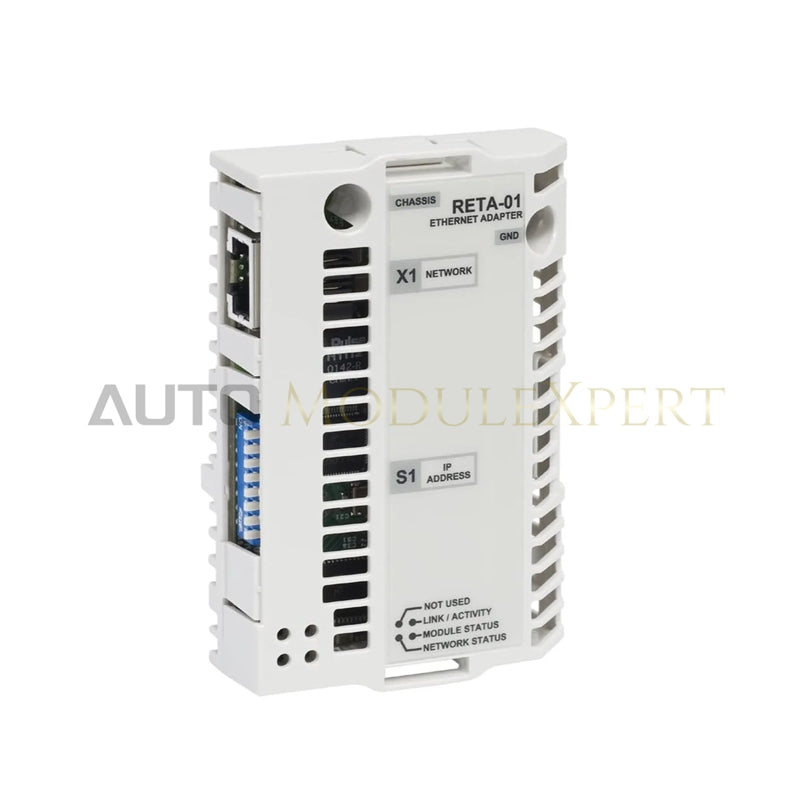

ABB RETA-01-KIT, kataloguose taip pat nurodomas kaip RETA-01 eterneto ryšio adapteris, yra specialus aparatinės įrangos komponentas, skirtas pramoniniam eterneto integravimui ABB dažnio keitiklių platformose. Tiesiogiai į keitiklio valdymo plokštės pasirenkamą lizdą įdiegtas modulis 34 kontaktų lygiagrečiosios magistralės keitiklio signalus paverčia į EtherNet/IP ir Modbus TCP tinklo ryšį, todėl priežiūros PLC gali realiuoju laiku perduoti sūkių dažnio nuorodas ir sukimo momento valdymo komandas bei gauti diagnostikos telemetrijos duomenis.

Priesagos paaiškinimas ir modelių matrica

Aparatinės įrangos specifikacijos

Ryšys per pagrindinę magistralę ir deterministiniai tinklai

Adapterio plokštė tiesiogiai jungiama prie keitiklio valdymo plokštės pagrindinės magistralės jungties, todėl tarp pagrindinio keitiklio registrų ir vidinių tinklo buferių užtikrinamas spartus duomenų perdavimas. Deterministiniai tinklai, tokie kaip EtherNet/IP, naudoja aiškiųjų ir numanomųjų pranešimų perdavimą per modulio pagrindinės magistralės sąsają, kad per mažos delsos nuskaitymo intervalus būtų atnaujinamos variklio sūkių dažnio nuorodos ir keitiklio būsenos žodžiai. Programinės aparatinės įrangos suderinamumas užtikrinamas naudojant vidinę „flash“ EEPROM atmintį, kuri inicijavimo metu automatiškai patikrina keitiklio pasirenkamus parametrus ir programinės aparatinės įrangos versijas, kad būtų užtikrintas nenutrūkstamas parametrų mainų procesas.

Dažnai užduodami klausimai

K: Ar RETA-01-KIT modulį galima įdėti arba išimti, kol pagrindiniam keitikliui tiekiamas maitinimas?

A: Ne. Įdėjus arba išėmus adapterio modulį, kai keitiklio valdymo plokštei tiekiama pagalbinė nuolatinės srovės magistralės įtampa, bus pažeista vidinė loginė grandinė ir pagrindiniame valdiklyje suaktyvės aparatinės įrangos triktis. Prieš atliekant veiksmus su aparatine įranga pagalbinis maitinimas turi būti atjungtas.

K: Kaip modulis valdo tinklo protokolo perjungimą tarp EtherNet/IP ir Modbus TCP?

A: Integruota dviejų protokolų programinė aparatinė įranga vienu metu palaiko EtherNet/IP ir Modbus TCP protokolus. Protokolas pasirenkamas ir profilis nustatomas naudojant keitiklio 51 parametrų grupės nuostatas, todėl nereikia fiziškai reguliuoti DIP jungiklių ar iš naujo įrašyti programinės aparatinės įrangos.

Montavimo vietoje gairės

Atsargiai įstatykite RETA-01 modulį į 1 arba 2 pasirenkamą lizdą keitiklio valdymo plokštėje ir įsitikinkite, kad 34 kontaktų jungtis iki galo įstatyta į pagrindinės magistralės jungtį. Mechaniškai pritvirtinkite plokštę pateiktu įžeminimo varžtu, kad užtikrintumėte konstrukcijos stabilumą ir sukurtumėte elektrinį kontaktą su korpusu.

Ekranuotą CAT5e arba CAT6 pramoninio eterneto kabelį tieskite specialiais žemos įtampos laidų kanalais, išlaikydami bent 300 mm atstumą nuo didelės galios kintamosios srovės variklio išėjimo kabelių ir įėjimo linijos reaktorių. RJ45 ekrano pynę prijunkite prie skydo įžeminimo šynos spintos kabelio įvado vietoje, kad slopintumėte aukšto dažnio PWM inverterio triukšmą ir išvengtumėte įžeminimo kilpų. Priverždami PCB įžeminimo varžtą iki 0,8 N-m, užtikrinkite, kad būtų įsukti bent 5 pilni sriegiai.
