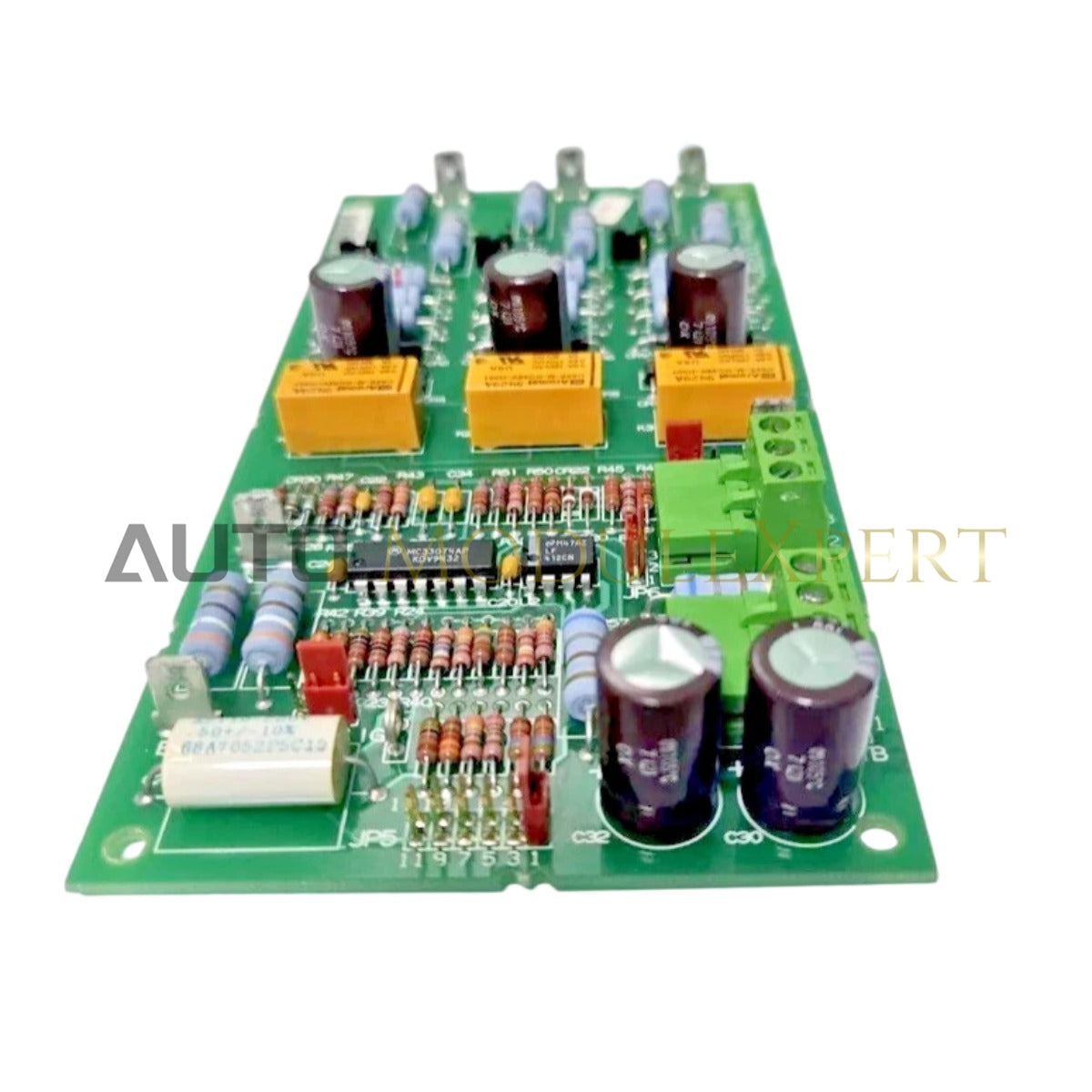

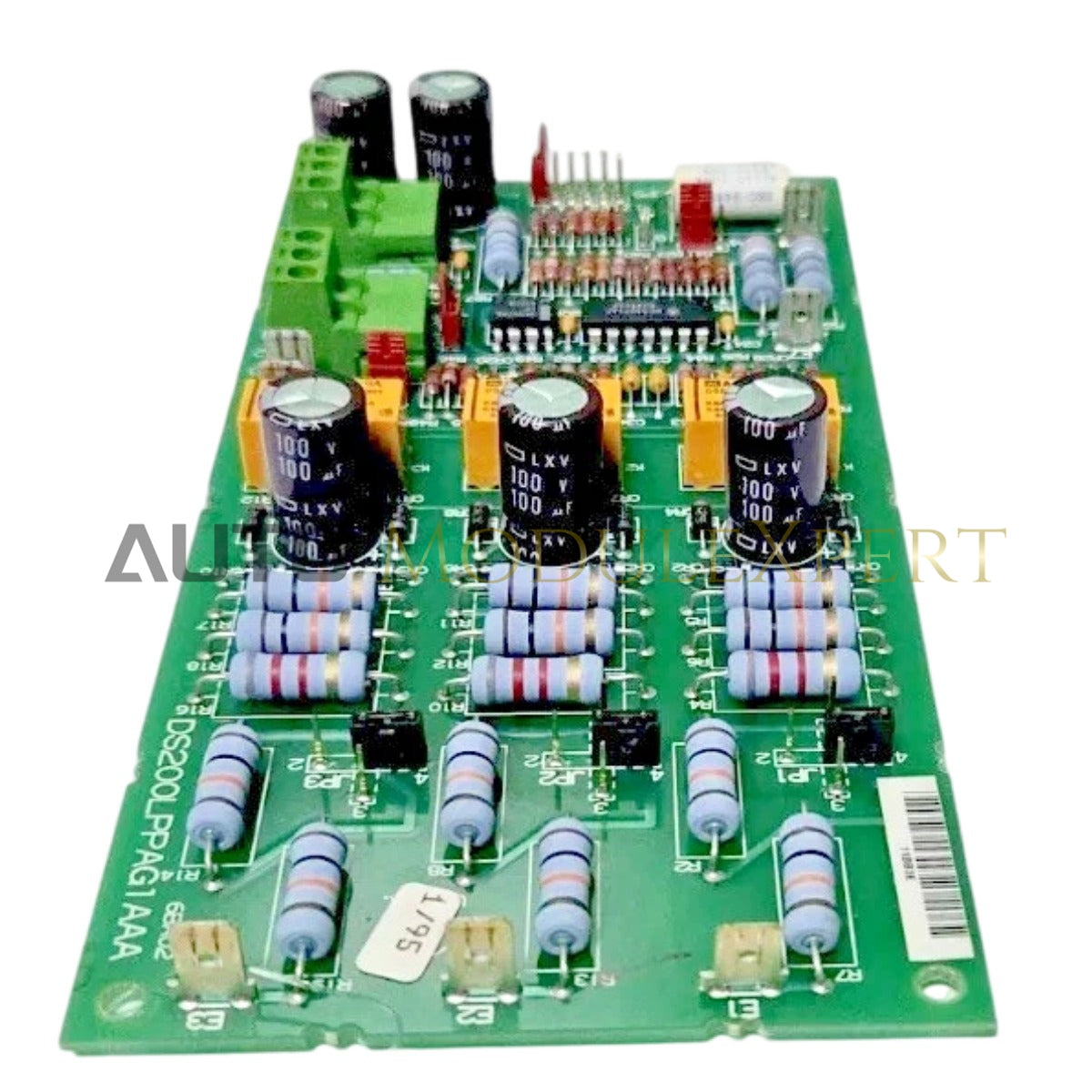

Konfigūruota galios linijos stebėjimui ir signalo izoliavimui Mark V turbinos valdymo architektūrose, GE DS200LPPAG1A (DS200LPPAG1A linijos apsaugos plokštė) užtikrina tiesioginį fizinį/elektrinį vykdymą. Šis modulis veikia kaip apsauginis sąsajos elementas, valdantis signalo tranzientus ir galimus viršįtampius linijos stebėjimo grandinėje, siekiant išlaikyti sistemos vientisumą.

Aparatūros specifikacijos

Programinės įrangos suderinamumas ir magistralės integracija

DS200LPPAG1A turi 7 konfigūruojamus perjungiklius, kurie nustato specifinius kelius ir jautrumo lygius linijos apsaugos užduotims. Jo integracija į Mark V aplinką užtikrina, kad įtampos svyravimai būtų filtruojami prieš pasiekiant kritinius pavaros valdymo komponentus. Plokštė veikia kaip pasyvus apsaugos sluoksnis, o jos veikimo parametrai yra valdomi sistemos programinės įrangos, kuri stebi signalus, prijungtus prie plokštės dviejų terminalų blokų. Šioje konkrečioje plokštėje nėra vartotojui prieinamų programiškai atnaujinamų komponentų; ji veikia pagal fiksuotą aparatūros logiką ir konfigūracijos perjungiklių nustatymus.

Dažniausiai užduodami klausimai

K: Koks yra pagrindinis 7 perjungiklių šioje plokštėje tikslas?

A: Perjungikliai naudojami apibrėžti signalo kelio konfigūraciją linijos apsaugos grandinei. Jie turi būti nustatyti pagal konkrečius įtampos ir apsaugos jautrumo reikalavimus vietos turbinos valdymo spintoje.

K: Ar ši plokštė gali būti naudojama tiesioginiam aukštos įtampos linijos jungimui?

A: Ne. DS200LPPAG1A yra žemos įtampos apsaugos ir stebėjimo sąsajos plokštė, skirta dirbti su signalo lygio įėjimais iš linijos stebėjimo įrenginių. Ji nėra skirta galios etapo jungimui.

Montavimo lauke gairės

1. Įsitikinkite, kad Mark V stovas yra visiškai izoliuotas ir išjungtas; prieš tvarkant modulį atlikite privalomas užrakinimo/ženklinimo procedūras.
2. Suderinkite plokštę su tvirtinimo stulpeliais valdymo spintoje, užtikrindami, kad jungties sąsaja būtų lygiagreti galinei plokštei, kad būtų išvengta kaiščių pažeidimų.
3. Patikrinkite 7 perjungiklių padėtį pagal vietos laidų schemą; įsitikinkite, kad konfigūracija atitinka numatytą linijos apsaugos logiką.
4. Prijunkite signalo laidus prie 6 galimų terminalų (2 blokai, po 3 terminalus kiekviename); užtikrinkite, kad laidų ekranai būtų tinkamai įžeminti, kad būtų išvengta trukdžių.
5. Patikrinkite visas jungtis dėl mechaninio įtempimo ir įsitikinkite, kad terminalų varžtai yra priveržti, kad būtų išvengta kibirkščiavimo vibracijos metu.
6. Atlikite tęstinumo patikrinimą tarp terminalų bloko įėjimų ir galinės plokštės išėjimų, kad patvirtintumėte signalo kelio vientisumą prieš paleidžiant sistemą.
