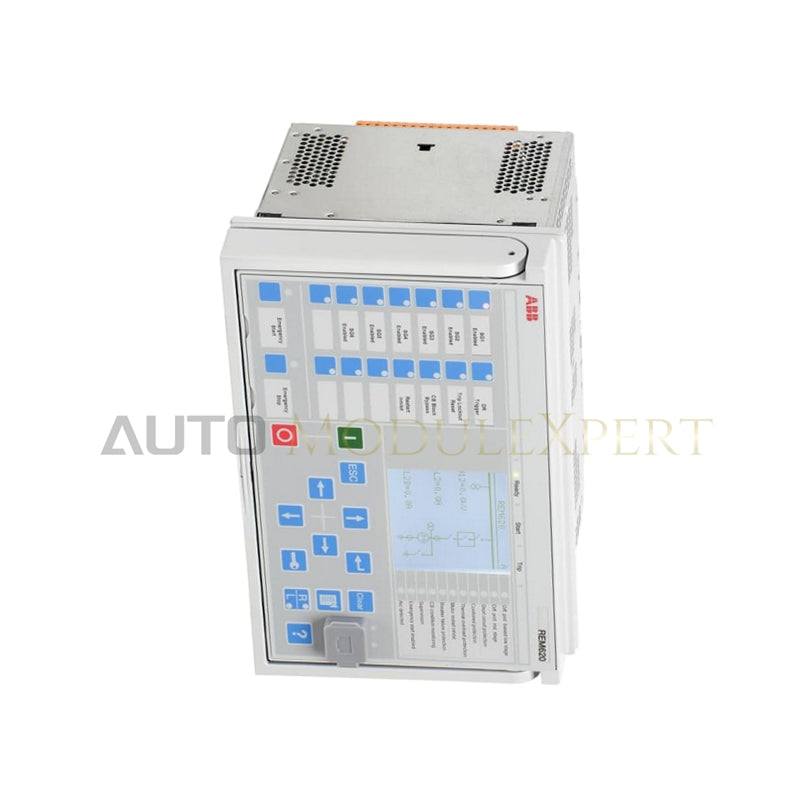

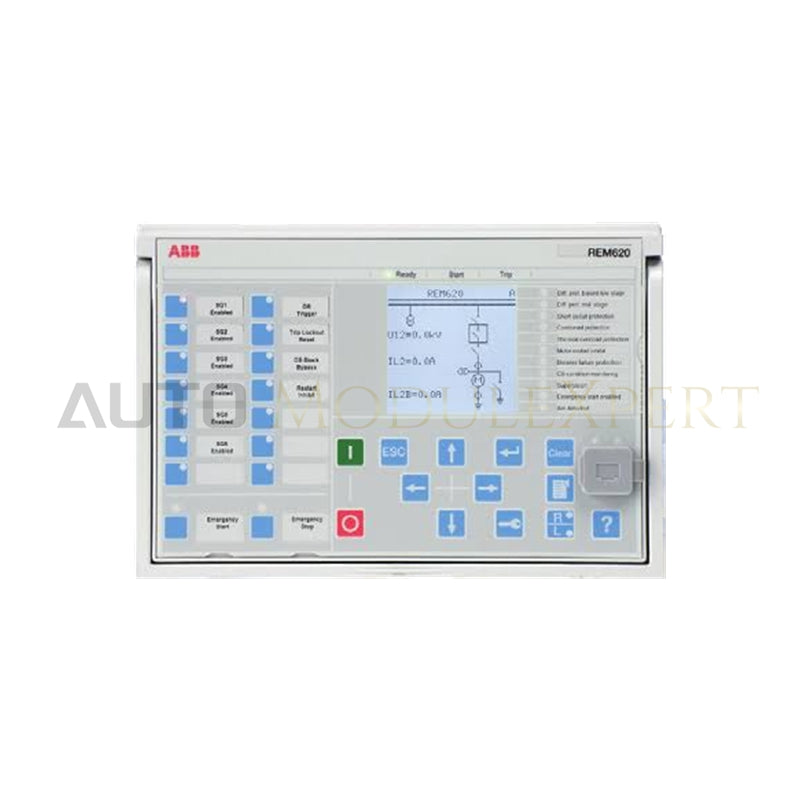

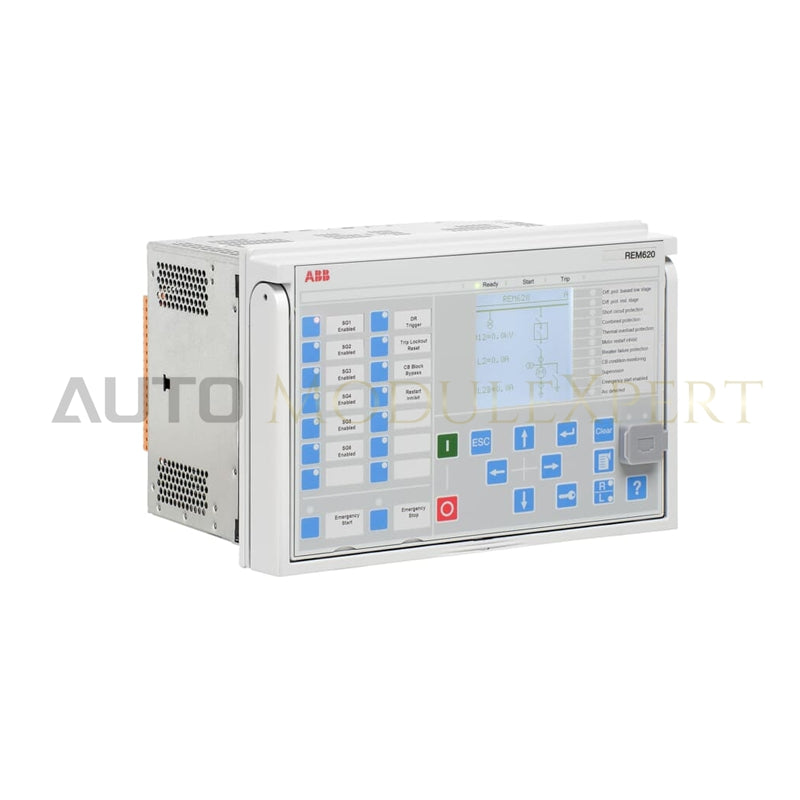

ABB REM620_F Relion 620 Relé de Proteção de Motores

Configurado para proteção, controle e supervisão abrangentes em redes de motores assíncronos e síncronos de médio a grande porte, o ABB REM620_F (REM620 Relé de Gerenciamento de Motores) proporciona execução física/elétrica direta.

Especificações de hardware

Comunicação pelo barramento do backplane e redes determinísticas

O ABB REM620_F executa a distribuição de sinais em alta velocidade pelos canais internos do barramento do backplane e pelas redes Ethernet da subestação. Utilizando os padrões IEC 61850 Edição 2 e protocolo de barramento de processo (IEC 61850-9-2 LE), a unidade transmite comunicações GOOSE ponto a ponto e valores analógicos amostrados em arquiteturas determinísticas de subestações. A redundância de hardware HSR e PRP de porta dupla garante a disponibilidade contínua da comunicação do backplane e do barramento, sem perda de pacotes durante falhas físicas da rede. A compatibilidade do firmware interno com memória flash oferece suporte a esquemas lógicos multicamadas personalizados, acionando decisões de disparo do circuito em tempo real sem introduzir latências na comunicação do backplane.

Perguntas frequentes

P: Como o projeto do chassi extraível evita circuitos abertos nas linhas secundárias dos TCs durante a remoção do módulo?

R: O chassi extraível de encaixe possui blocos automáticos de curto-circuito integrados, que são acionados antes da desconexão do conector principal, garantindo que os circuitos secundários dos transformadores de corrente permaneçam fechados com segurança durante a manutenção.

P: Quais protocolos de redundância de rede são nativamente compatíveis com a conectividade do barramento de estação IEC 61850?

R: O módulo é compatível com High-availability Seamless Redundancy (HSR) e Parallel Redundancy Protocol (PRP) de porta dupla, proporcionando redundância de rede sem tempo de comutação para mensagens GOOSE críticas e comunicação do barramento de processo.

P: Como funciona a sincronização de tempo nas redes conectadas da subestação no REM620_F?

R: O relé é compatível com entradas IEEE 1588 V2 Precision Time Protocol (PTP), SNTP e IRIG-B, sincronizando os registros de eventos e os carimbos de data e hora dos registros de perturbações com precisão de relógio inferior a microssegundos.

Diretrizes de instalação em campo

Fixe firmemente o gabinete externo no recorte do painel de distribuição, conectando o terminal de aterramento do chassi diretamente ao barramento de terra do painel por meio de uma tira de cobre curta e de baixa impedância. Passe toda a fiação secundária dos transformadores de corrente (TC) e dos transformadores de tensão (TP) por chaves de teste ou blocos de terminais dedicados antes de conectá-la ao conjunto de terminais traseiro. Certifique-se de que os cabos de comunicação Ethernet de fibra óptica ou RJ45 respeitem rigorosamente as especificações de raio mínimo de curvatura e mantenham isolamento físico em relação às linhas de corrente CA de alta tensão. Verifique se todos os mecanismos automáticos de curto-circuito dos TCs funcionam corretamente antes de retirar ou inserir a unidade de relé ativa durante o comissionamento.
