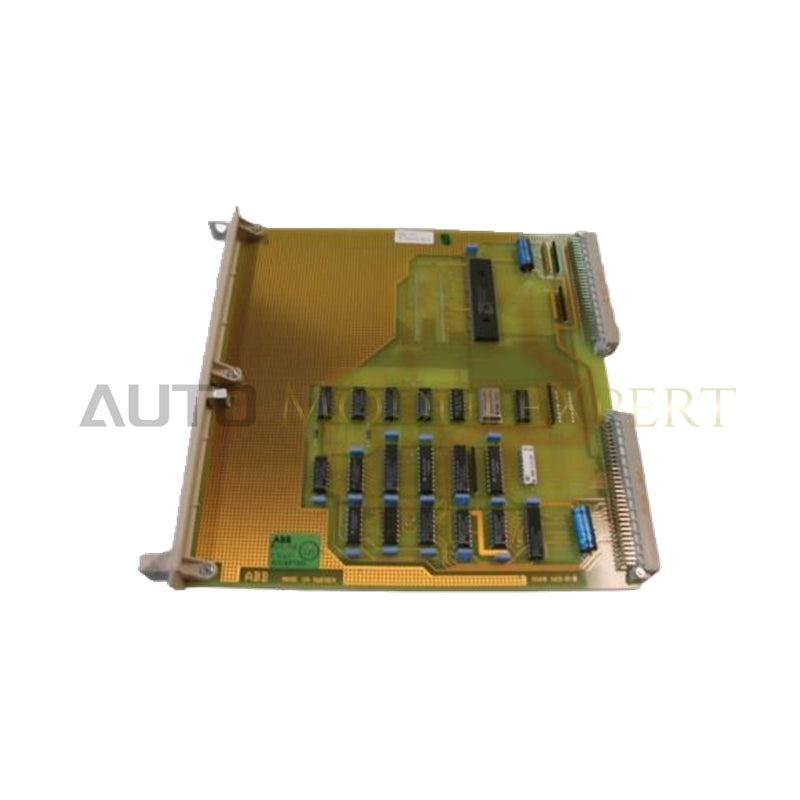

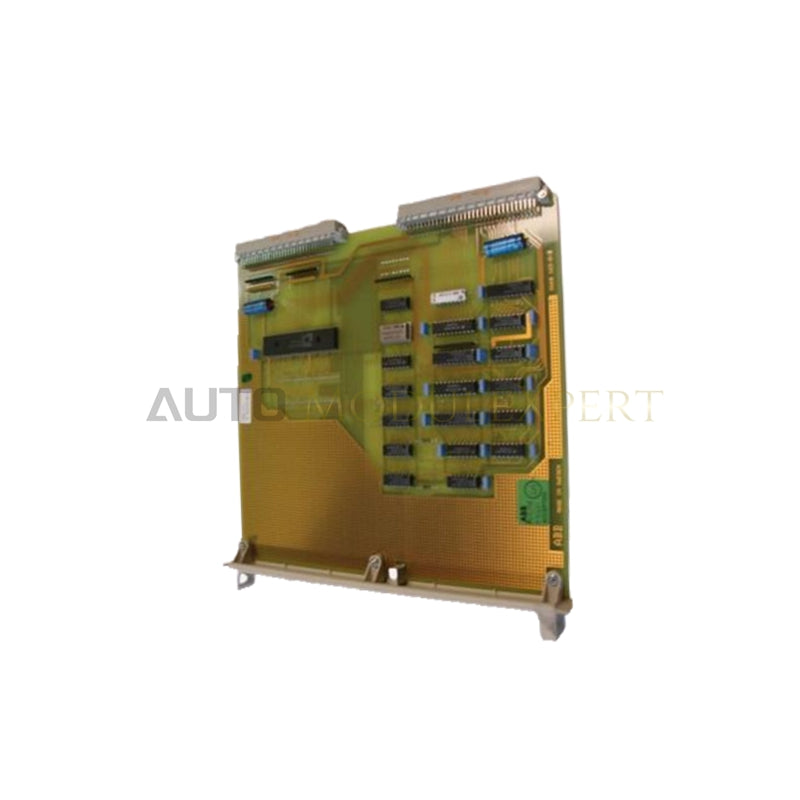

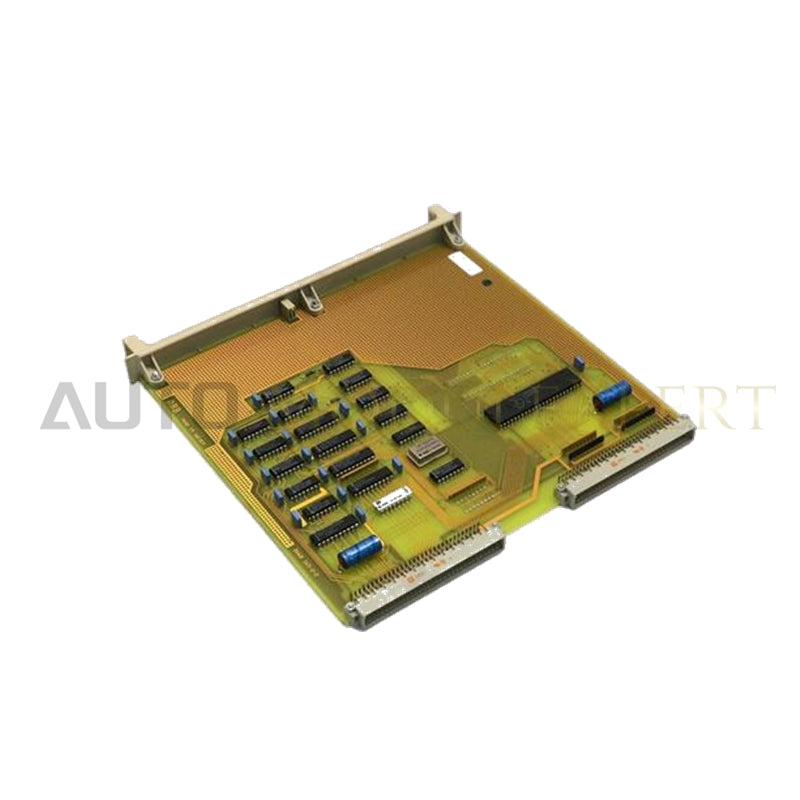

Placa de interface Winchester ABB DSQC 227

Configurada para comunicação interna de dados e interfaceamento do controlador em redes de controladores de robôs ABB S3/S4, a ABB YB560103-BK, também catalogada como DSQC 227, placa de interface Winchester, fornece execução física/elétrica direta.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e arquitetura da interface

O módulo gerencia as trocas internas de dados do controlador por meio de camadas determinísticas de comunicação do backplane, oferecendo suporte à escalabilidade da densidade de E/S e ao roteamento de sinais em plataformas de robôs legadas. A compatibilidade com memória flash do firmware e as barreiras de isolamento integradas protegem os circuitos internos de processamento contra picos transitórios e loops de terra originados nas linhas periféricas conectadas.

Perguntas frequentes

P: O módulo DSQC 227 pode ser trocado a quente enquanto o controlador S3 ou S4 está ligado?

R: Não. A alimentação principal deve ser completamente isolada antes de remover ou inserir a placa, para evitar danos ao barramento do backplane e a formação de arcos elétricos.

P: Qual subsistema principal esta placa de interface atende dentro do controlador?

R: Ela funciona como uma placa de interface Winchester, facilitando a comunicação interna de dados e o roteamento de sinais de controle na arquitetura de controladores legados.

Diretrizes de instalação em campo

• Montagem no gabinete: Fixe cuidadosamente a placa de circuito na ranhura designada dentro do gabinete do controlador ABB S3 ou S4, garantindo o alinhamento correto dos pinos com os conectores do backplane.
• Descarga eletrostática (ESD): Use uma pulseira antistática aterrada durante o manuseio para proteger os componentes sensíveis contra descargas eletrostáticas.
• Verificação da fiação: Verifique todas as conexões da fonte de alimentação e as terminações dos cabos de sinal de acordo com os esquemas do sistema antes de energizar o controlador.
