Visão Geral

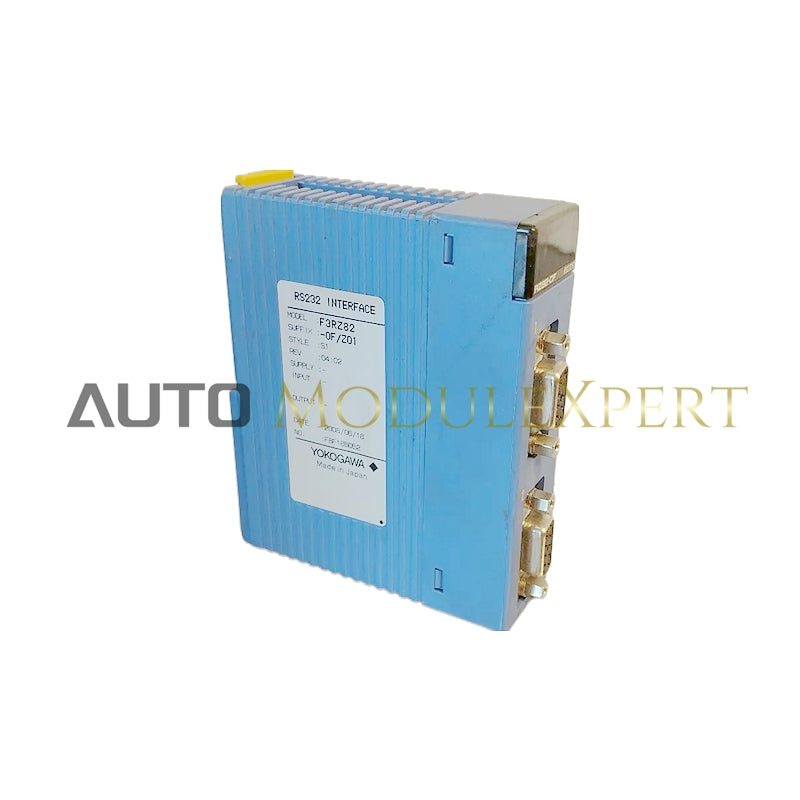

O Yokogawa F3RZ82-0F/Z01 é um módulo de comunicação ladder projetado para integração em sistemas de controle Yokogawa, oferecendo uma interface de comunicação serial para conexão de dispositivos externos.

Especificações de Função

• Método de Conexão: Ponto a ponto
• Modo de Transmissão: Full-duplex/half-duplex
• Sincronização: Sincronização start-stop
• Protocolo de Comunicação: Nenhum
• Comprimento do Caractere: 7 ou 8 bits (Padrão: 8 bits)
• Bits de Parada: 1 ou 2 bits (Padrão: 1 bit)
• Formato de Dados: Opções de bit de paridade: Nenhum, par ou ímpar (Padrão: Par)
• Velocidade de Transmissão: Suporta múltiplas taxas até 115200 bps
• Controle RS: Opções para sempre ligado ou ligar antes de enviar (Padrão: 1)
• Verificação DR: Opções para ignorar DR ou enviar somente quando DR estiver ligado (Padrão: 1)
• Verificação CD: Opções para ignorar CD ou enviar somente quando CD estiver desligado (Padrão: 1)
• Linhas de Controle: Opções de controle ER (Padrão: Ligado)
• Buffer de Envio: Tamanho máximo do buffer de texto de 3584 bytes
• Buffer de Recepção: Buffer FIFO rotativo de 8192 bytes
• Caractere de Início: Configurável (Padrão: Não)
• Caractere de Fim (Terminador): Configurável, até 2 caracteres de comprimento (Padrão: CR-LF)
• Comprimento do Texto: Configurável entre 1 e 3584 (Padrão: 1024)
• Intervalo de Timeout entre Caracteres: Configurável de 0 a 32760 ms (Padrão: 1,5 s)
• Intervalo de Timeout Clear-to-Send: Configurável de 0 a 32760 ms (Padrão: 30 s)
• Intervalo de Transmissão Break: Configurável de 1 a 32760 ms (Padrão: 400 ms)
