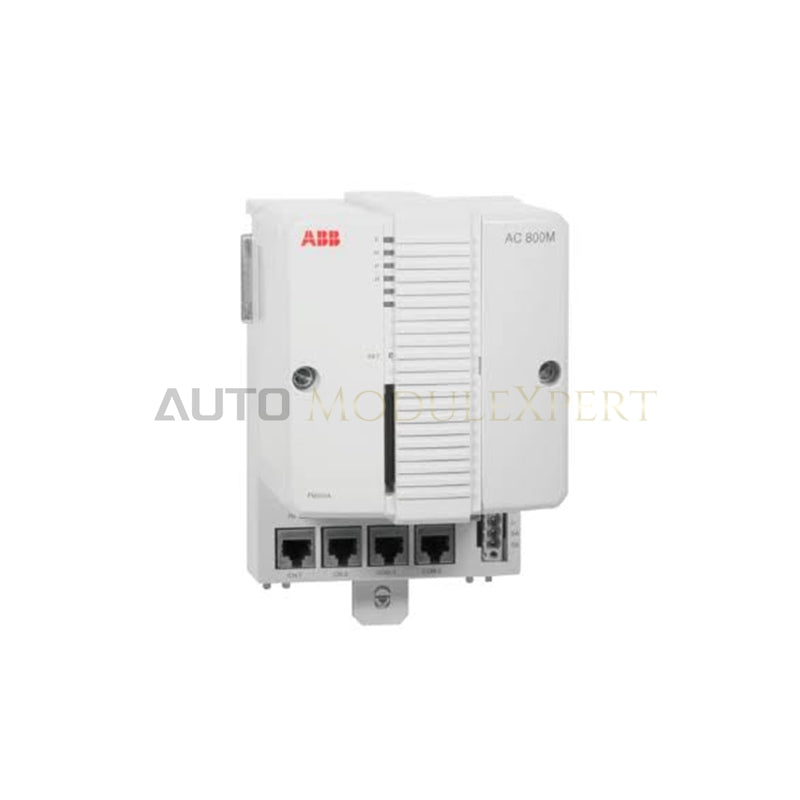

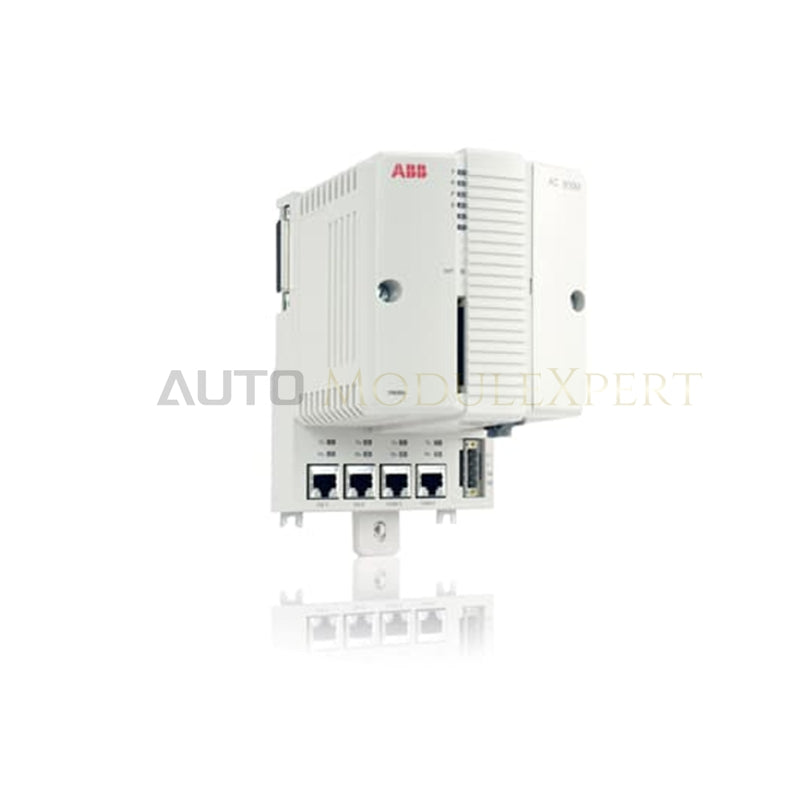

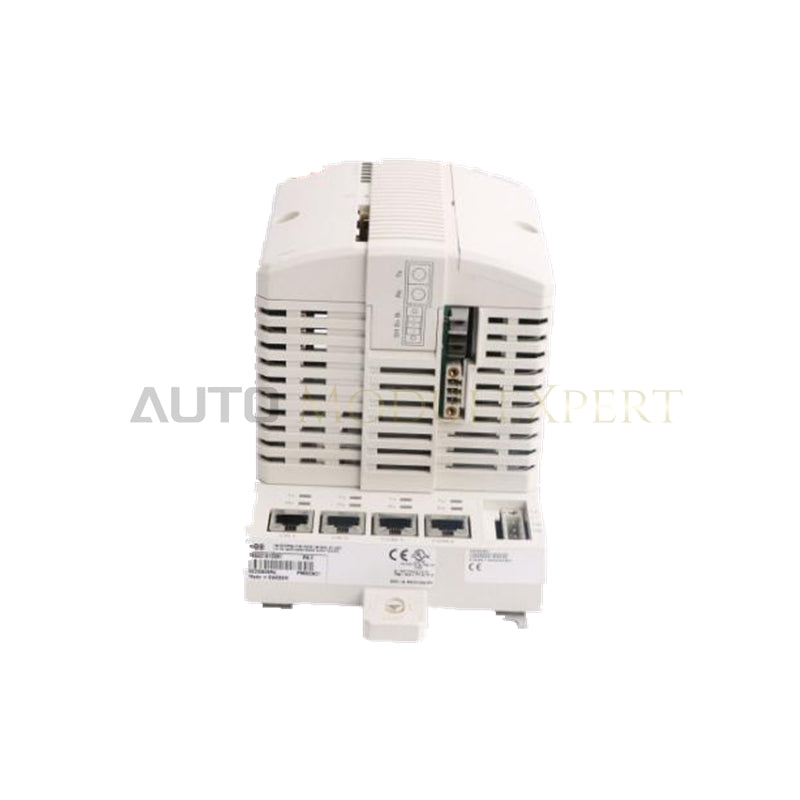

ABB PM867K01 3BSE076355R1 высоконадежный процессорный модуль AC 800M

ABB PM867K01 3BSE076355R1, также каталогизируемый как высоконадежный процессорный модуль PM867K01, представляет собой специализированный аппаратный компонент для выполнения логики реального времени и управления обменом данными по управляющей сети в сетях ABB System 800xA. Оснащенный процессором MPC866 с частотой 133 МГц и оперативной памятью объемом 64 МБ, этот модуль выполняет управляющую логику за 0,09 мс на 1 000 булевых операций. При использовании вместе с модулем безопасности SM812 он поддерживает архитектуры управления высокой надежности уровня SIL3 и управляет передачей данных через локальные интерфейсы расширения ModuleBus и CEX-Bus.

Расшифровка суффиксов и матрица моделей

Технические характеристики

Скорость обмена по шине объединительной платы и детерминированные сети

Модуль регулирует высокоскоростную передачу данных по объединительной плате через внутренние и внешние интерфейсы связи. Внутренний интерфейс ModuleBus обновляет до 96 модулей ввода-вывода с частотой сканирования, настраиваемой в диапазоне от 0 до 100 мс. Для расширения внешней сети модуль поддерживает до 12 коммуникационных модулей CEX-Bus, обеспечивая ток шины до 2,4 А и сохраняя скорость обмена по объединительной плате в детерминированных системных шинах. Встроенные порты Ethernet обрабатывают трафик управляющей сети с использованием протоколов MMS и IAC, поддерживая предсказуемое время отклика контуров.

Часто задаваемые вопросы

В: Как обеспечивается соответствие SIL3 при установке процессорного модуля PM867K01?

О: Для выполнения требований высокой надежности SIL3 необходимо использовать процессорный модуль PM867K01 вместе с модулем безопасности SM812 и запускать программное обеспечение, сертифицированное для SIL и настроенное в соответствии с рекомендациями руководства ABB по безопасности.

В: Каковы ограничения источника питания объединительной платы для подключенных модулей CEX-Bus?

О: PM867K01 работает от номинального источника питания 24 VDC (диапазон 19.2-30 VDC) и обеспечивает максимальный ток питания 2,4 А по объединительной плате для питания до 12 подключенных коммуникационных модулей CEX-Bus.

Рекомендации по монтажу на объекте

Установите монтажную плату TP830 вертикально на стандартную DIN-рейку 35 мм внутри защитного корпуса, обеспечив не менее 50 мм свободного пространства сверху и снизу модуля для естественного конвекционного охлаждения. Установите терминаторы TB807 ModuleBus, TB850 CEX-Bus и TB852 RCU-Link в предназначенные для них открытые концевые порты шин, чтобы предотвратить отражение сигналов на объединительной плате. Подключите линии питания 24 VDC экранированными проводами, зафиксировав экран непосредственно на центральной шине функционального заземления. Установите входящую в комплект литиевую резервную батарею 3,6 В (4943013-6) при включенном питании системы, чтобы сохранить энергозависимую память приложения, хранящуюся в RAM.
