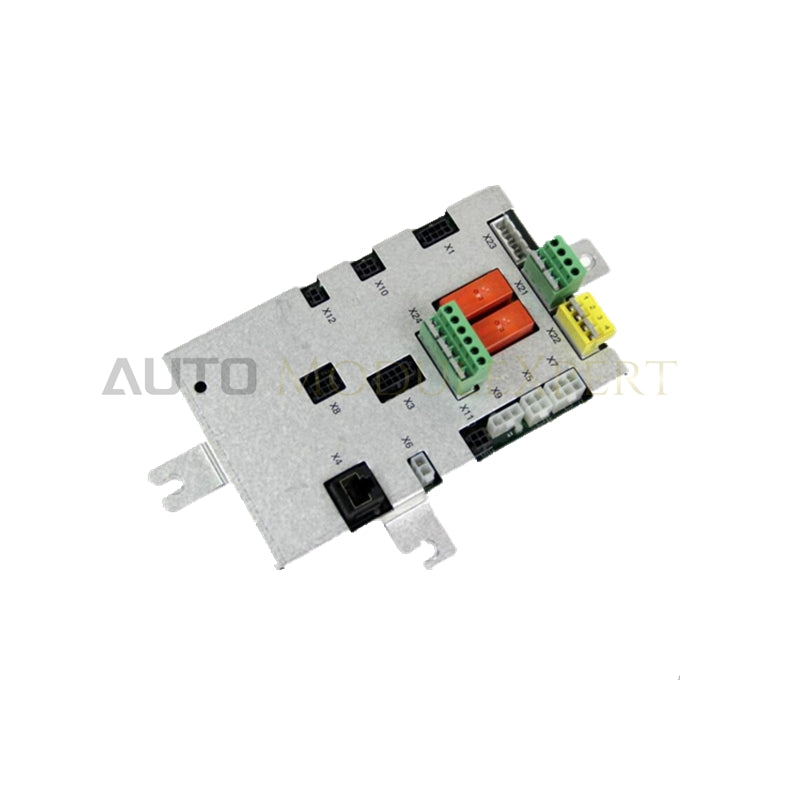

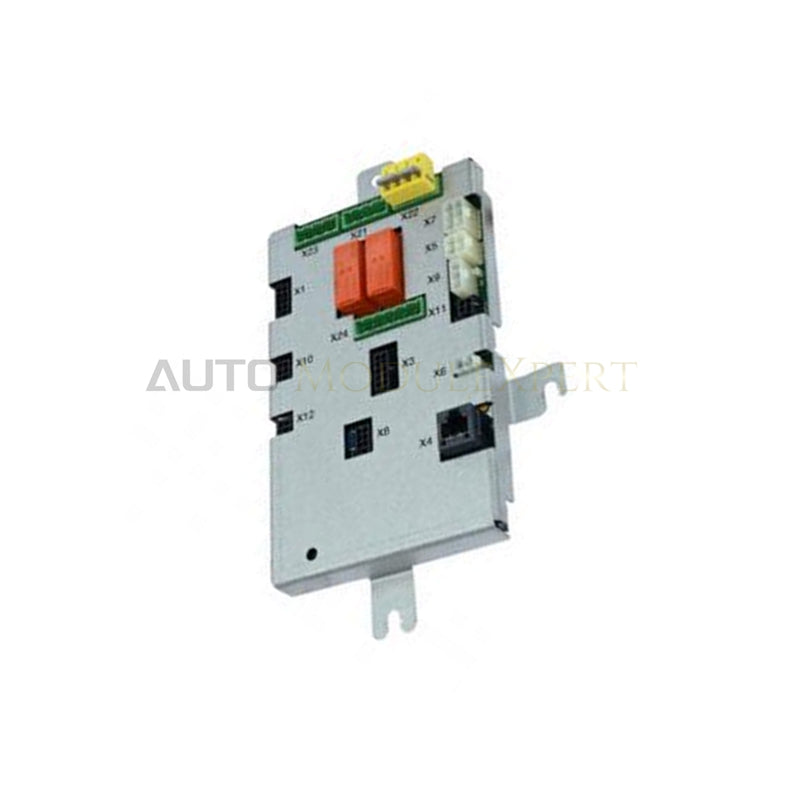

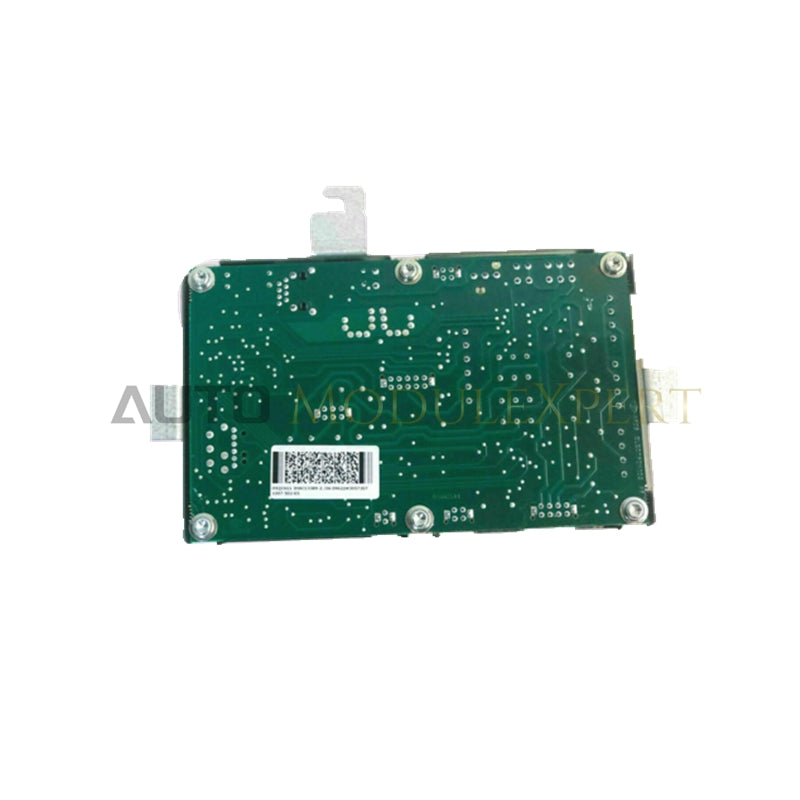

ชุดบอร์ดคอนแทคเตอร์ ABB DSQC611 3HAC13389-2
ABB 3HAC13389-2 หรือที่มีการจัดทำรายการในชื่อชุดบอร์ดคอนแทคเตอร์ DSQC611 เป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับการสวิตช์วงจรความปลอดภัยและการจ่ายเส้นทางพลังงานภายในเครือข่ายคอนโทรลเลอร์ ABB IRC5
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | DSQC611 (3HAC13389-2) |
| แบรนด์ | ABB |
| แหล่งกำเนิด | สวีเดน |
| น้ำหนัก | 0.14 kg (สุทธิ) / 0.34 kg (รวม) |
| ขนาด | 127 x 38 x 178 mm |
| อุณหภูมิการทำงาน | 0 ถึง +55 deg C |
| การใช้พลังงาน | ไฟควบคุม 24 VDC จากแบ็กเพลน IRC5 |
| ประเภทโมดูล | ชุดบอร์ดคอนแทคเตอร์ / โมดูลจ่ายเส้นทางพลังงาน |
| ความเข้ากันได้กับคอนโทรลเลอร์ | คอนโทรลเลอร์หุ่นยนต์ ABB IRC5 (M2004 และรุ่นใหม่กว่า) |
| แรงดันไฟฟ้าอินพุต | การแปลงไฟป้อนหลัก 200-240 VAC / ลอจิก 24 VDC |
| แรงดันไฟฟ้าเอาต์พุต | บัส 24 VDC ที่ควบคุมแรงดัน, ไฟเสริม +/-15 VDC |
| ระดับการป้องกัน | การป้องกันแรงดันเกิน, โหลดเกิน, ลัดวงจร และการตัดการทำงานเนื่องจากความร้อน |
การสื่อสารผ่านบัสแบ็กเพลนแบบกำหนดแน่นอน
โมดูล DSQC611 ทำงานประสานกับแบ็กเพลนหลักของคอนโทรลเลอร์อย่างใกล้ชิด เพื่อให้ข้อมูลป้อนกลับสถานะแบบเรียลไทม์ระหว่างการทำงานของสายโซ่ความปลอดภัยของระบบ เส้นทางการกำหนดเส้นทางสัญญาณในตัวช่วยให้การถ่ายโอนเฟรมควบคุมระหว่างระบบขับเคลื่อนและวงจรหยุดฉุกเฉินมีความหน่วงต่ำ ความเข้ากันได้ของเฟิร์มแวร์แฟลชผ่าน ABB RobotStudio ช่วยรักษารูทีนการแมปของระบบ ขณะที่การเชื่อมต่อแบ็กเพลนที่แข็งแรงช่วยป้องกันการบิดเบือนของสัญญาณในโครงแบบ I/O ความหนาแน่นสูง
คำถามที่พบบ่อย
ถาม: ฝาครอบตู้แต่ละแบบสำหรับบอร์ด DSQC611 มีความแตกต่างด้านการใช้งานอย่างไร
ตอบ: DSQC611 ใช้ชิ้นส่วน 3HAC020843-001 สำหรับตู้คอนโทรลเลอร์ IRC5 Design 2004 และใช้ชิ้นส่วน 3HAC023974-001 สำหรับรุ่น Design 2006 เพื่อให้ติดตั้งเชิงกลได้พอดีและมีการป้องกันการรบกวนการไหลเวียนของอากาศอย่างเหมาะสม
ถาม: โมดูล DSQC611 ปกป้องการ์ดอุปกรณ์ต่อพ่วงระหว่างความผิดปกติของแหล่งจ่ายไฟได้อย่างไร
ตอบ: วงจรตรวจสอบภายในให้การป้องกันเชิงรุกจากการลัดวงจร โหลดเกิน และแรงดันเกิน โดยแยกบอร์ดประมวลผลปลายทางที่มีความไวออก หากขีดจำกัดแรงดันเบี่ยงเบนเกินค่าความคลาดเคลื่อนมาตรฐาน
ถาม: จำเป็นต้องแฟลชซอฟต์แวร์ใหม่ให้ DSQC611 เมื่อเปลี่ยนในตู้ IRC5 เดิมหรือไม่
ตอบ: โดยทั่วไปการเปลี่ยนทางกายภาพไม่จำเป็นต้องแฟลชเฟิร์มแวร์แยกต่างหาก แต่ช่างเทคนิคต้องตรวจสอบพารามิเตอร์ความปลอดภัยของระบบและสถานะการสื่อสารโดยใช้ ABB RobotStudio หลังจากจ่ายไฟกลับเข้าไปใหม่
แนวทางการติดตั้งภาคสนาม
ตัดการจ่ายไฟหลักทั้งหมดไปยังตู้คอนโทรลเลอร์ IRC5 และปฏิบัติตามขั้นตอนล็อกเอาต์/แท็กเอาต์ในพื้นที่ก่อนเริ่มงานบริการ สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) และยึดแคลมป์เข้ากับจุดต่อลงดินของแชสซีที่ไม่มีสีเคลือบ จัดแนวโมดูล DSQC611 ให้ตรงกับรางนำของช่องแร็กเฉพาะ แล้วดันการ์ดเข้าไปจนขั้วต่อด้านหลังเชื่อมล็อกกับฐานแบ็กเพลนอย่างสมบูรณ์ ขันสกรูยึดทั้งหมดให้แน่นเพื่อคงความสมบูรณ์ของการต่อลงดินของแชสซีเชิงกลและป้องกันความเสียหายจากการสั่นสะเทือน ต่อชุดสายไฟของเทอร์มินัลบล็อกและสายสัญญาณทั้งหมดเข้ากับขั้วต่อที่กำหนด เปิดไฟระบบและตรวจสอบว่าไฟ LED แสดงสถานะทั้งหมดแสดงเงื่อนไขการบูตที่ถูกต้อง
