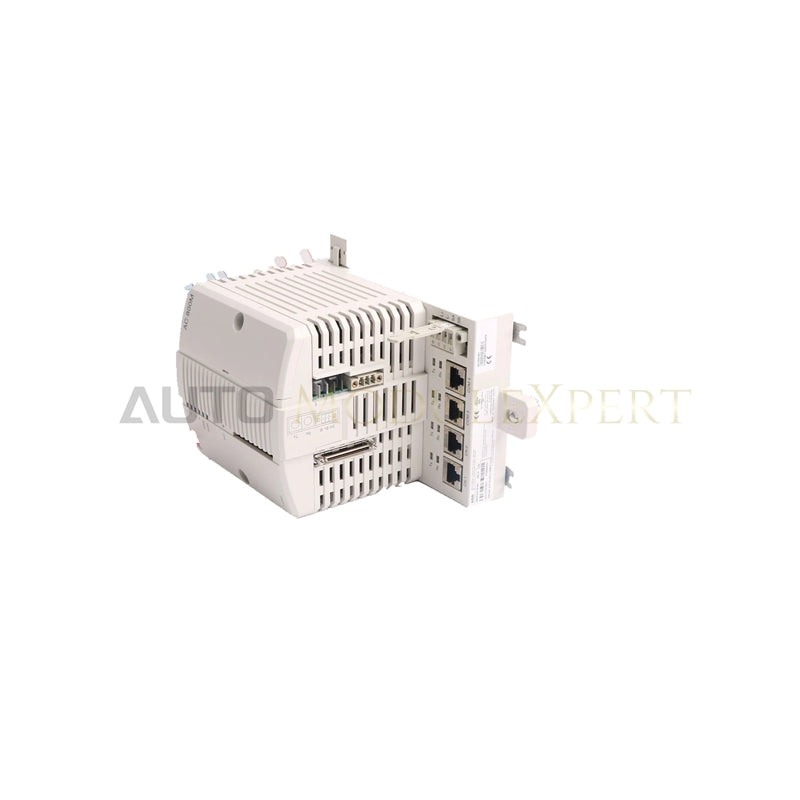

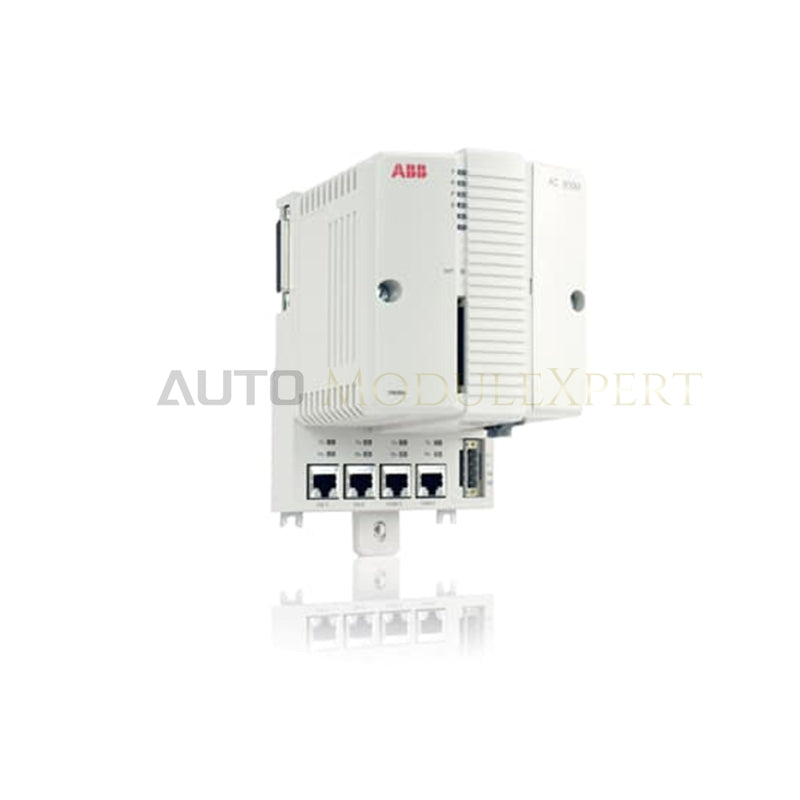

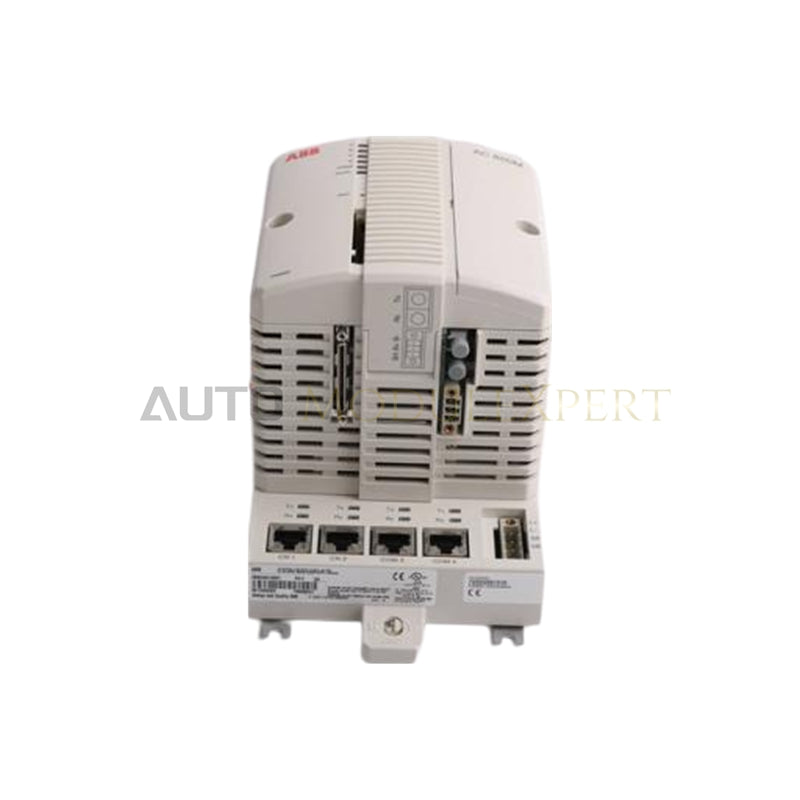

ABB PM858K01 3BSE082895R1 AC 800M หน่วยประมวลผล
ABB PM858K01 3BSE082895R1 ทำหน้าที่เป็นหน่วยประมวลผล PM858K01 หลักที่ใช้ดำเนินการตรรกะแบบกำหนดเวลาแน่นอนและควบคุมการสื่อสารเครือข่ายบนแพลตฟอร์ม ABB System 800xA หน่วยฮาร์ดแวร์นี้ใช้โปรเซสเซอร์ MPC866 ความถี่ 33 MHz พร้อมหน่วยความจำในตัว 16 MB ประมวลผลสัญญาณภาคสนามและจัดการทราฟฟิกการสื่อสารผ่านอินเทอร์เฟซขยาย ModuleBus และ CEX-Bus ภายในเครื่อง โมดูลนี้มีอินเทอร์เฟซอีเทอร์เน็ต RJ-45 คู่สำหรับเข้าถึงเครือข่ายควบคุม พร้อมพอร์ตสื่อสารอนุกรม RS-232C โดยเฉพาะ 2 พอร์ต
รายละเอียดรหัสต่อท้ายและตารางรุ่น
| ส่วนประกอบ / รุ่นที่รวมมา | หมายเลขชิ้นส่วน / คำอธิบาย | บทบาทการทำงาน |
|---|---|---|
| PM858 | โมดูลประมวลผล 3BSE082895R1 | ฮาร์ดแวร์ประมวลผล CPU หลัก |
| TP830 | ชุดฐานรอง | ฐานติดตั้งแบ็กเพลนและขั้วต่อภาคสนาม |
| TB850 | ตัวยุติ CEX-Bus | การแมตช์อิมพีแดนซ์ปลายสายสำหรับบัสขยาย CEX |
| TB807 | ตัวยุติ ModuleBus | การยุติปลายสายสำหรับลิงก์ S800 ModuleBus ภายในเครื่อง |
| TB852 | ตัวยุติ RCU-Link | การยุติพอร์ตบัสสำหรับอินเทอร์เฟซ RCU-Link |
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | PM858K01 |
| แบรนด์ | ABB |
| แหล่งกำเนิด | สวีเดน |
| น้ำหนัก | 1.2 กก. (รวมฐาน) |
| ขนาด | 119 x 186 x 135 มม. |
| อุณหภูมิใช้งาน | 0 ถึง +55 องศาเซลเซียส |
| การใช้พลังงาน | 5.1 W โดยทั่วไป, 8.6 W สูงสุดที่ 24 VDC |
| ช่วงแรงดันจ่ายที่อนุญาต | 19.2-30 VDC |
| การใช้กระแสไฟฟ้า | 210 mA โดยทั่วไป, 360 mA สูงสุดที่ 24 VDC |
| ความจุหน่วยความจำ | RAM 16 MB (พร้อมใช้งานสำหรับแอปพลิเคชัน 7.147 MB) |
| ความเร็วการประมวลผลบูลีน | 0.36 ms ต่อการดำเนินการบูลีน 1,000 ครั้ง |
| กระแสจ่ายสูงสุดของ CEX-Bus | 2.4 A |
| ความสามารถในการขยาย | โมดูล CEX-Bus สูงสุด 12 โมดูล, หน่วย I/O ModuleBus สูงสุด 96 หน่วย |
| ระดับการป้องกันการแทรกซึม | IP20, เป็นไปตามข้อกำหนดสภาพแวดล้อมรุนแรง ISA 71.04 G3 |
ความเร็วการสื่อสารของบัสแบ็กเพลนและการปรับขนาดความหนาแน่น I/O
อินเทอร์เฟซแบ็กเพลนของ CPU จัดการรอบการสแกนแบบกำหนดเวลาแน่นอนผ่านบัสแบ็กเพลนภายในและบัสขยาย พร้อมรักษาความสมบูรณ์ของสัญญาณเมื่อเพิ่มขนาดความจุ I/O ของระบบ สถาปัตยกรรม ModuleBus ภายในรองรับการอัปเดตแบบเรียลไทม์สำหรับโมดูล S800 I/O สูงสุด 96 โมดูล โดยเลือกอัตราการสแกนได้ระหว่าง 0 ถึง 100 ms สำหรับการขยายเครือข่ายภายนอก แบ็กเพลน CEX-Bus โดยเฉพาะรองรับหน่วยอินเทอร์เฟซการสื่อสารสูงสุด 12 หน่วย พร้อมจ่ายกระแสสูงสุด 2.4 A เพื่อรักษาความเร็วการสื่อสารของบัสแบ็กเพลนให้คงที่ในโครงแบบ I/O ความหนาแน่นสูง
คำถามที่พบบ่อย
ถาม: กระแสไฟฟ้าที่ใช้และความสามารถในการจ่ายไฟของแบ็กเพลนสำหรับโมดูล CEX-Bus ที่เชื่อมต่อมีค่าเท่าใด
ตอบ: หน่วยประมวลผลทำงานด้วยแรงดันจ่ายพิกัด 24 VDC (ช่วง 19.2-30 VDC) ใช้กระแส 210 mA ภายใต้โหลดทั่วไป และสูงสุด 360 mA แหล่งจ่ายไฟภายในสามารถจ่ายกระแสรวมสูงสุด 2.4 A เพื่อจ่ายไฟให้โมดูลขยาย CEX-Bus ที่เชื่อมต่อ
ถาม: สามารถกำหนดค่าหน่วยประมวลผล PM858K01 สำหรับฮาร์ดแวร์สำรองหรือแอปพลิเคชัน SIL ความน่าเชื่อถือสูงได้หรือไม่
ตอบ: ไม่ได้ โครงสร้างฮาร์ดแวร์ PM858K01 ออกแบบมาโดยเฉพาะให้เป็นคอนโทรลเลอร์เดี่ยวที่ไม่มีระบบสำรองและไม่มีความน่าเชื่อถือระดับสูง ไม่มีฮาร์ดแวร์ซิงโครไนซ์ลิงก์เชื่อมต่อ CPU สำรอง และห้ามใช้ในวงจรนิรภัย SIL3
แนวทางการติดตั้งภาคสนาม
ติดตั้งฐานรอง TP830 ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ป้องกัน โดยเว้นพื้นที่ให้อากาศไหลในแนวตั้งเหนือและใต้ชุดประกอบอย่างน้อย 50 มม. ตรวจสอบให้แน่ใจว่าตัว ๆ ยุติ TB807 ModuleBus, ตัว ๆ ยุติ TB850 CEX-Bus และตัว ๆ ยุติ TB852 RCU-Link เสียบเข้ากับพอร์ตบัสเปิดที่เกี่ยวข้องอย่างแน่นหนา เพื่อป้องกันการสะท้อนของสัญญาณความถี่สูง เชื่อมต่อแหล่งจ่ายไฟหลัก 24 VDC โดยใช้สายแบบมีชีลด์ และต่อสายระบายชีลด์เข้ากับขั้วกราวด์ฟังก์ชันภายในเครื่องโดยตรง เมื่อเปลี่ยนแบตเตอรี่สำรองลิเธียม (4943013-6) ให้ติดตั้งชุดใหม่ขณะที่ระบบยังจ่ายไฟอยู่ เพื่อป้องกันการสูญหายของหน่วยความจำโปรแกรมแอปพลิเคชันแบบชั่วคราวที่จัดเก็บอยู่ใน RAM
