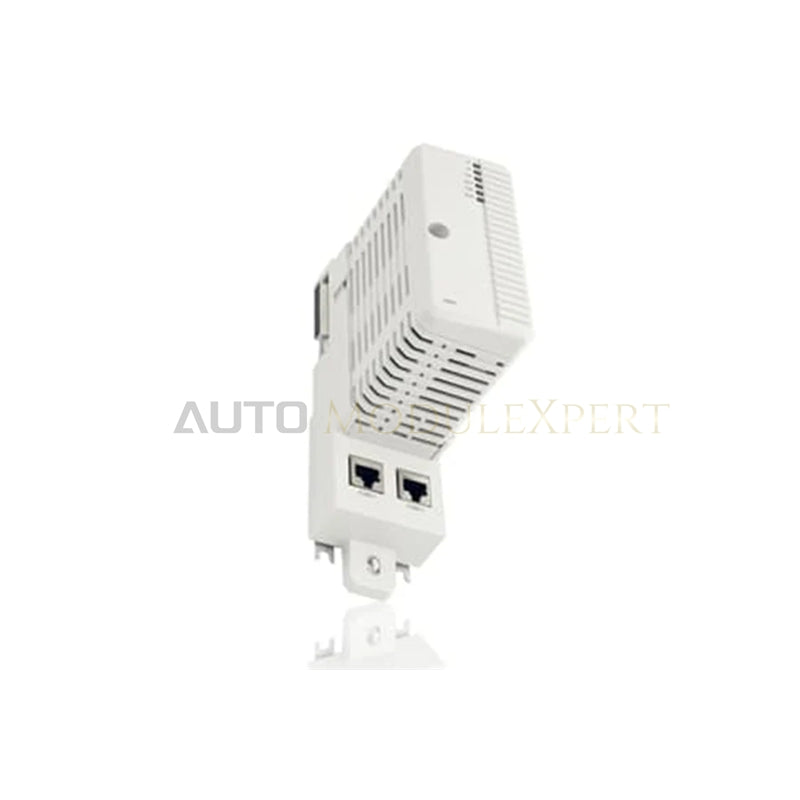

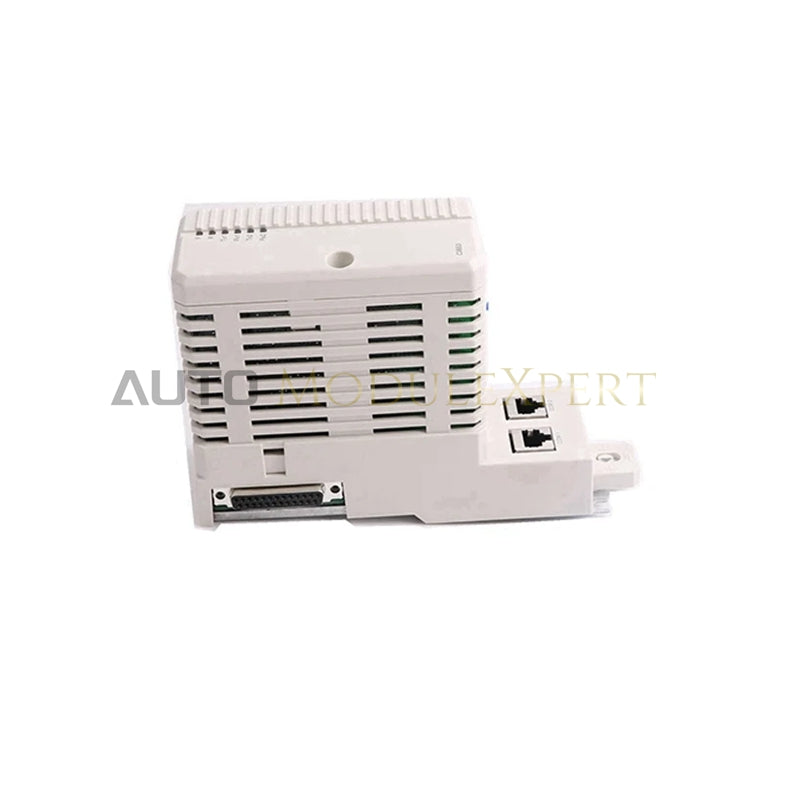

ABB CI868AK01 3BSE092691R1 AC 800M İletişim Arayüzü Paketi
System 800xA ağ mimarilerinde IEC 61850 Sürüm 2 trafo merkezi protokol entegrasyonu için yapılandırılan ABB CI868AK01, CI868A IEC 61850 İletişim Arayüzü Paketi olarak da kataloglanan ürün, Üretim Mesaj Belirtimi (MMS) istemcisi ve Genel Nesne Yönelimli Trafo Merkezi Olayı (GOOSE) veri çerçevelerinin doğrudan fiziksel ve elektriksel olarak yürütülmesini sağlar. Bu düzenek, ABB AC 800M denetleyicilerindeki CEX-Bus arka paneline doğrudan bağlanarak elektrik şebekesi trafo merkezi izleme ile endüstriyel proses kontrolünü tek bir yürütme ortamında birleştirir.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | CI868AK01 |
| Eksiksiz Paket Katalog Numarası | 3BSE092691R1 |
| Temel İletişim Modülü | CI868A |
| Klemens Taban Plakası | TP867 (60 mm genişlik) |
| Marka | ABB |
| Menşei | İsveç |
| Ürün Türü | IEC 61850 İletişim Arayüzü Modülleri |
| Güç Besleme Girişi | CEX-Bus üzerinden +24 VDC |
| Güç Tüketimi | 24 VDC'de tipik 160 mA |
| Güç Kaybı | En fazla 3,8 W |
| Boyutlar (G x Y x D) | 59 x 185 x 127,5 mm (taban dahil) |
| Ağırlık | 700 g (taban dahil) |
| Çalışma Sıcaklığı | 0 ile +55 deg C arası |
| Depolama Sıcaklığı | -40 ile +70 deg C arası |
| Bağıl Nem | %5-95, yoğuşmasız |
| Maksimum İrtifa | 2000 m |
| Kirlilik Derecesi | IEC 60664-1'e göre Derece 2 |
| Zorlu Ortam Koruması | ISA 71.04 Sınıf G3 konformal kaplama |
| Koruma Sınıfı | IP20 |
| Ağ Arayüzü | RJ45 dişi, 8 pimli, 10/100 Mbit/s tam çift yönlü |
| Denetleyici Başına Maksimum Modül Sayısı | CEX-Bus üzerinde 12 birim |
| Kapasite Sınırları | CI868A başına 120 GOOSE IED ve 40 MMS IED |
| Firmware/Yazılım Uyumluluğu | System 800xA sürüm 6.0.3.3, 6.1.1 ve sonraki sürümler |
CEX-Bus Deterministik Ağ Entegrasyonu ve Protokol Yürütme
CI868A modülü, CEX-Bus arka paneli üzerinden gerçek zamanlı iletişim görev çizelgelerini yönetmek için dahili mantık kullanır ve birincil AC 800M işlemci CPU'suna aşırı yük bindirmeden deterministik veri el sıkışmalarını sürdürür. Özel dahili DC/DC dönüştürücü devresi, gelen +24 VDC sistem gücünü yalıtılmış kart düzeyi çalışma gerilimlerine dönüştürür. Ağ iletişimi, dahili mantığı ortak modlu elektriksel gürültüye karşı korumak için kanal yalıtımıyla birlikte 10/100 Mbit/s aktarım hızlarını destekleyen yüksek hızlı Ethernet sürücülerine dayanır. TP867 taban plakasına entegre edilen donanım kod kilitleri, saha bakımı sırasında yanlış modül takılmasını fiziksel olarak önler. Ayrıca ünite, gerilim altındaki arka panel gücüyle çalışırken sıcak değiştirme işlemini destekler; böylece System 800xA kontrol ağı genelinde protokol bağlantı durumunun tutarlılığını korurken sistemin kapatılmasını gereksiz kılar.
Sıkça Sorulan Sorular
S: AC 800M denetleyicisi enerjili kalırken CI868AK01 modülü sıcak olarak değiştirilebilir mi?
Y: Evet, CI868A iletişim modülü TP867 taban plakası üzerinde çevrimiçi sıcak değiştirmeyi destekler. Ayrıca saha teknisyenleri, modülü CEX-Bus'tan ayırmadan önce modül değişiminin kritik GOOSE ağ abonesi yollarını kesintiye uğratmadığından emin olmalıdır.
S: TP867 taban plakası yanlış modül türlerinin kazara takılmasını nasıl önler?
Y: TP867 taban plakası mekanik bir kod kilidi sistemi içerir. Ayrıca teknisyenler, uyumsuz I/O veya iletişim donanımının CEX-Bus güç ve sinyal raylarıyla elektriksel temas kuramamasını sağlamak için takmadan önce taban plakası ile modül üzerindeki fiziksel kodlama mekanizmalarını hizalamalıdır.
S: Tek CI868A Ethernet bağlantı noktası üzerinde ağ yedekliliği doğrudan destekleniyor mu?
Y: Hayır, CI868A donanım arayüzü tek bir modül üzerinde çift bağlantı noktalı ağ yedekliliğini desteklemez. Ayrıca hataya dayanıklı ağ topolojisi, aynı AC 800M denetleyici çerçevesi içinde ayrı CEX-Bus konumlarına yedek CI868A modülleri takılmasını gerektirir.
Saha Kurulum Kılavuzu
- Taban Plakasının Mekanik Montajı: Düzeneği CEX-Bus arka paneli konektörüne kaydırmadan önce TP867 taban plakasını standart 35 mm DIN rayına sağlam şekilde kilitleyin. Arka panel yapısı boyunca topraklama sürekliliğini korumak için tüm mekanik kilitleme tırnaklarının yerine oturduğundan emin olun.
- Blendaj Topraklaması ve Kablo Güzergâhı: STP (Blendajlı Bükümlü Çift) Cat 5e veya Cat 6 Ethernet kablolarını standart RJ45 konektörleri kullanarak sabitleyin. Yüksek frekanslı elektromanyetik girişimi azaltmak için tüm kablo blendajlarını düşük empedanslı topraklama kelepçeleriyle ana pano işlevsel topraklama barasına bağlayın.
- Drenaj Teli ve Topraklama Barası Sonlandırması: Arka panel toprak bağlantısını doğrudan ana koruyucu topraklama (PE) barasına yönlendirin. Kablo bükümlerini minimum bükülme yarıçapı sınırlarının üzerinde tutun (genellikle kablonun dış çapının 4 katı) ve pano kablo kanalları içinde ağ Ethernet hatlarını yüksek gerilimli AC motor kablolarından en az 200 mm ayırın.
| Hızlı Teklifler | Özel müşteri hizmetleri ekibimizden fiyat ve stok bilgilerini HIZLI alın. |
|---|---|
| Teslimat | Hızlandırılmış, Nakliye ve Uluslararası Gönderim Mevcuttur. |
| Durum | Orijinal Paketinde %100 Yeni |
| Ödeme | American Express, Discover, MasterCard, PayPal ve Visa kabul ediyoruz. Sitemiz RapidSSL ile güvence altına alınmıştır. |
| Gönderim Limanı | ShangHai, Xiamen |
| Garanti | 12 Ay |
| Q: Fiyatlarımız Rekabetçi mi? |
| A: Evet, dünya genelinde 50'den fazla ülke ile iş birliği yapıyoruz. Çin'deki önde gelen tedarikçilerden biri olarak, piyasa trendlerine göre önemli indirimler sunuyoruz. |
| Q: Garanti Süresi Nedir? |
| A: Tüm yeni ve orijinal ürünlerimiz standart bir yıllık garanti ile gelir. |
| Q: Hangi Ödeme Yöntemlerini Kabul Ediyoruz? |
| A: Gönderim öncesi %100 T/T (Telegraphic Transfer) ödeme talep ediyoruz. Teslim süresi olan ürünlerde %30 depozito önceden alınır, kalan %70 ise gönderimden önce ödenir. Çin'de temsilciniz varsa, RMB transferini onun aracılığıyla yapabilirsiniz. |
| Q: Hangi Gönderim Yöntemlerini Kullanıyoruz? |
| A: Gönderim için öncelikle FedEx, DHL, UPS ve BRE kullanıyoruz. Bu taşıyıcılardan herhangi birinde hesabınız varsa, gönderimi doğrudan kendiniz yönetebilirsiniz. Ayrıca Çin merkezli nakliye acentelerine ücretsiz gönderim sunuyoruz. |
| Q: Teslimat Süremiz Nedir? |
| A: Teslimat genellikle ilk ödemenin alınmasından sonra 1-3 gün sürer. Teslim süresi olan ürünlerde, gönderim belirtilen programa göre yapılır. |
| Q: Ürünleri Nasıl Paketliyoruz? |
| A: Ürünleri çok katmanlı koruma ile güvenli şekilde paketliyoruz. Ürünler önce orijinal kutularına konur ve etiketlerle mühürlenir. Nakliye sırasında çarpma koruması için bir kat baloncuklu naylon eklenir. Son olarak, ürünler dayanıklı kutulara sağlam şekilde yerleştirilir. |
| Q: Müşteriler Bizimle Nasıl İletişime Geçip Teklif Talep Edebilir? |
| A: Bize e-posta, WhatsApp, WeChat, Skype veya tercih ettiğiniz iletişim platformu üzerinden ulaşabilirsiniz. İhtiyaçlarınızı bizimle paylaşın, size hızlı ve özel bir teklif sunalım. |
