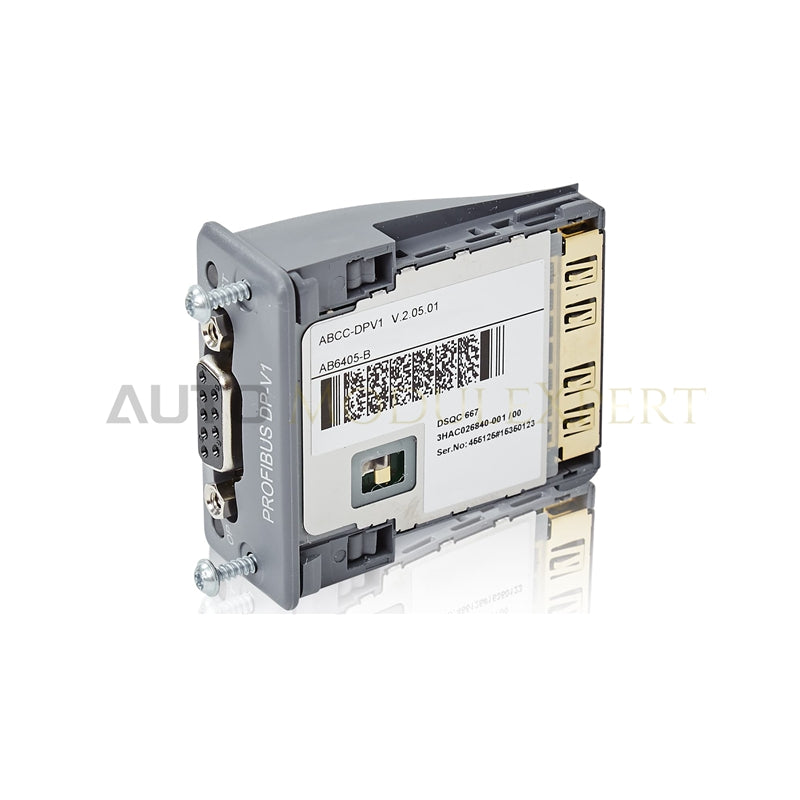

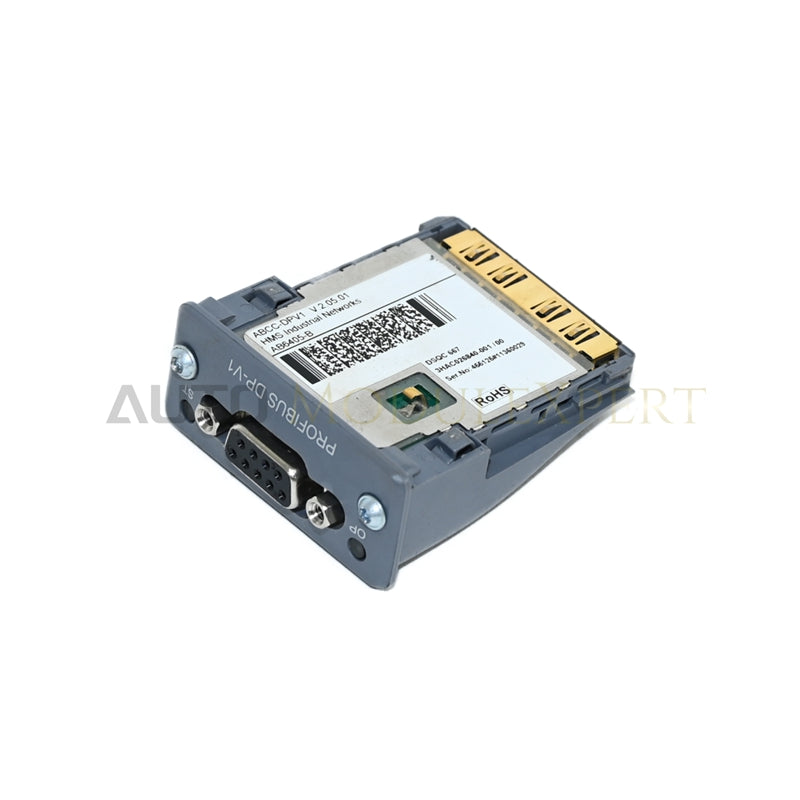

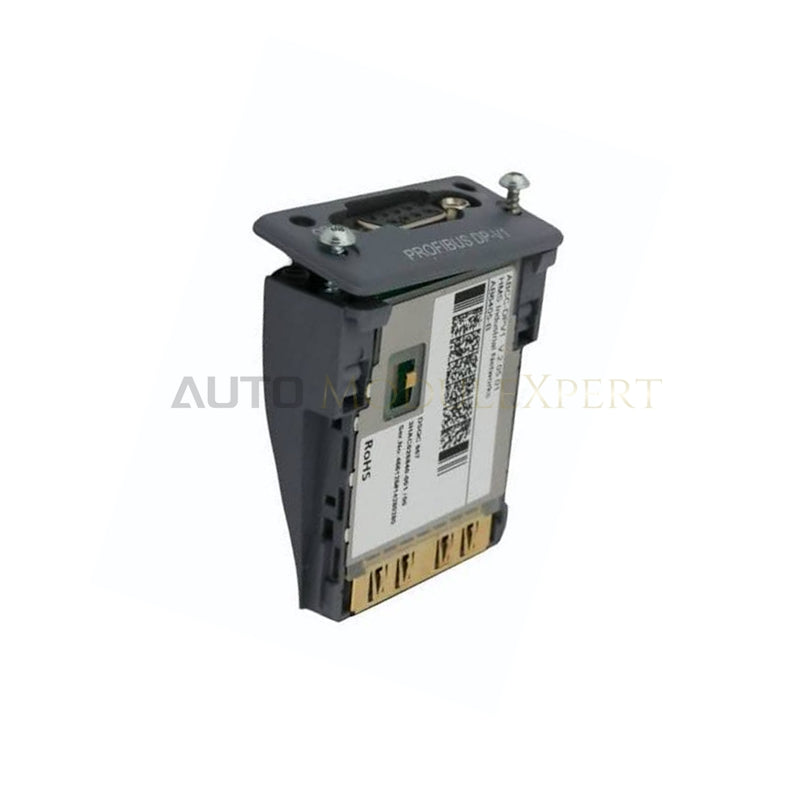

ABB DSQC667 3HAC026840-001 PROFIBUS DP Arayüz Modülü
ABB DSQC667 3HAC026840-001, DSQC667 PROFIBUS DP Arayüz Modülü olarak da kataloglanan, ABB IRC5 robot kontrolörü platformlarında fieldbus veri alışverişi ve kapalı çevrim hareket kontrolü geri bildirimi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DSQC667 (3HAC026840-001) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0,028 kg (kart) / ~0,2 kg (servo ünitesi grubu) |
| Boyutlar | 22,3 mm x 50,5 mm x 56,5 mm |
| Çalışma Sıcaklığı | 0 derece C ile +45 derece C arası |
| Güç Tüketimi | Arka panel veri yolu üzerinden beslenir (200 V sistem / 380-480 VAC giriş seçenekleri) |
| Ürün Numarası | 3HAC026840-001 |
| Protokol Desteği | Profibus DP (EN 50170, DP-V0 slave) |
| Arayüz Bağlantı Noktaları | 9 pinli D-SUB konnektör üzerinden RS-485 |
| Sürücü Çıkışı | Eksen başına 15 kW'a kadar (konfigürasyona bağlı) |
| Mekanik Destek | DSQC639 ana bilgisayar kartına / IRC5 raf yuvasına takılır |
| Koruma Sınıfı | IP20 (pano içi kurulum) |
Arka Panel Veri Yolu İletişim Hızı ve Ağ Senkronizasyonu
Modül, DSQC639 ana bilgisayar kartına ve IRC5 arka panel veri yoluna doğrudan bağlanarak otomatik kontrol ağları genelinde yüksek hızlı Profibus DP slave iletişimi sağlar. RS-485 diferansiyel alıcı-vericileri dijital sinyalleri izole ederek robot kontrolörü ile üst düzey PLC veya DCS master üniteleri arasındaki düşük gecikmeli veri akışını korur. Entegre LED durum göstergeleri, çalışma güç hatlarını, etkin düğüm senkronizasyonunu ve iletişim döngüsü hatalarını gerçek zamanlı olarak izler.
Sık Sorulan Sorular
S: DSQC667 modülü, kontrolör içinde çalışma elektrik gücünü nasıl elde eder?
C: Kart, dahili arka panel veri yolu arayüzüne doğrudan takılır ve harici güç kablolaması gerektirmeden besleme gücünü sistem dağıtım hatlarından alır.
S: DSQC667 kartını doğrudan hangi ana bilgisayar kartı kabul eder?
C: Kart, IRC5 kontrol panosu içindeki DSQC639 ana bilgisayar kartının özel genişletme yuvasına doğrudan bağlanır.
S: Modülü Profibus DP ağına bağlamak için hangi fiziksel ağ arayüzü kullanılır?
C: Kart, standart 9 pinli dişi D-SUB konnektör üzerinden RS-485 seri iletişim portu sağlar.
Saha Kurulum Talimatları
Modülü entegre ederken aşağıdaki sıralı fiziksel kurulum adımlarını izleyin:
- IRC5 robot kontrol panosuna giden ana AC gücünü kesin ve güvenlik amaçlı kilitleme-etiketleme prosedürlerini uygulayın.
- ESD topraklama bilekliği takın ve klipsini pano çerçevesindeki boyasız metal bir yüzeye bağlayın.
- IRC5 kontrolör raf muhafazası içindeki DSQC639 ana bilgisayar kartına erişin.
- DSQC667 kartının kenar konnektörünü ana bilgisayar kartındaki belirlenmiş yuva soketiyle hizalayın.
- Elektrik kontakları tamamen yerine oturup mekanik sabitleme klipsleri devreye girene kadar modülü yuvaya sıkıca itin.
- Blendajlı Profibus DP kablosunu RS-485 9 pinli D-SUB arayüz konnektörüne bağlayın.
- Elektromanyetik paraziti önlemek için fieldbus kablolarını yüksek gerilimli motor güç kablolarından uzağa yönlendirin.
- Kontrolöre yeniden güç verin ve ön panel LED durum göstergelerinin normal veri yolu iletişimini gösterdiğini doğrulayın.
