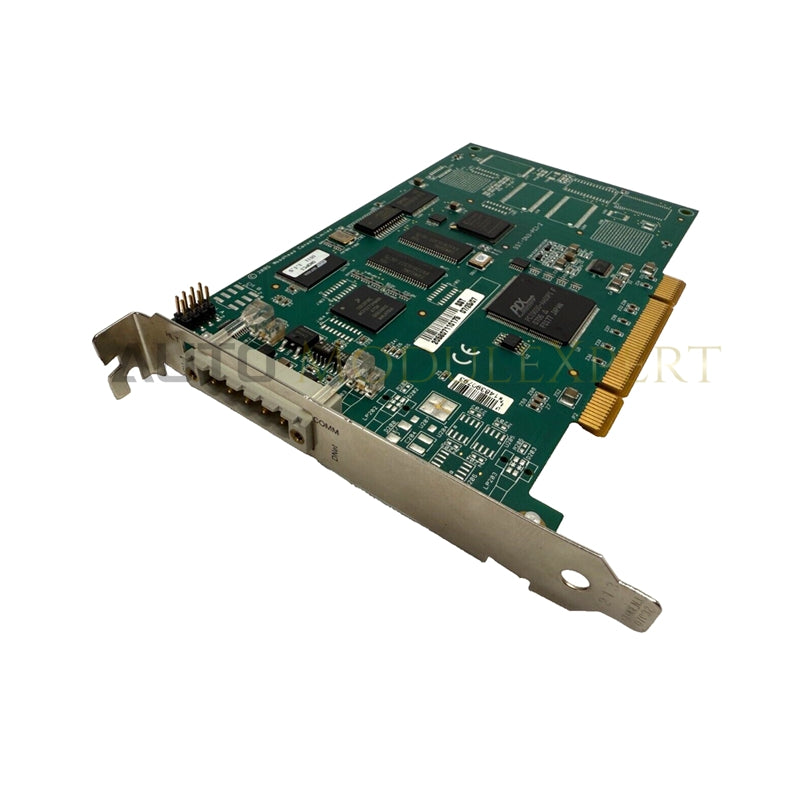

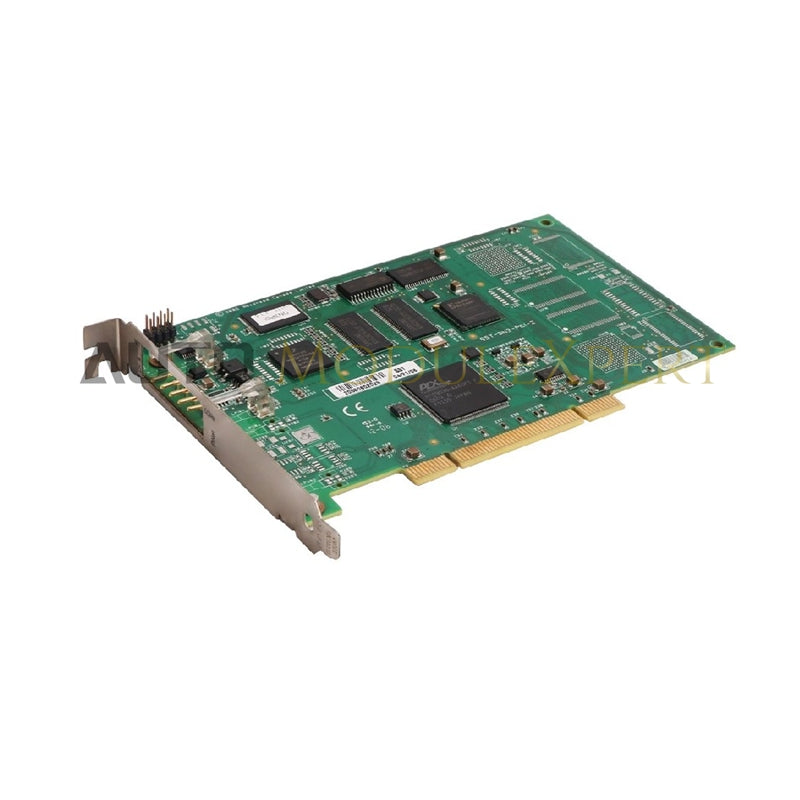

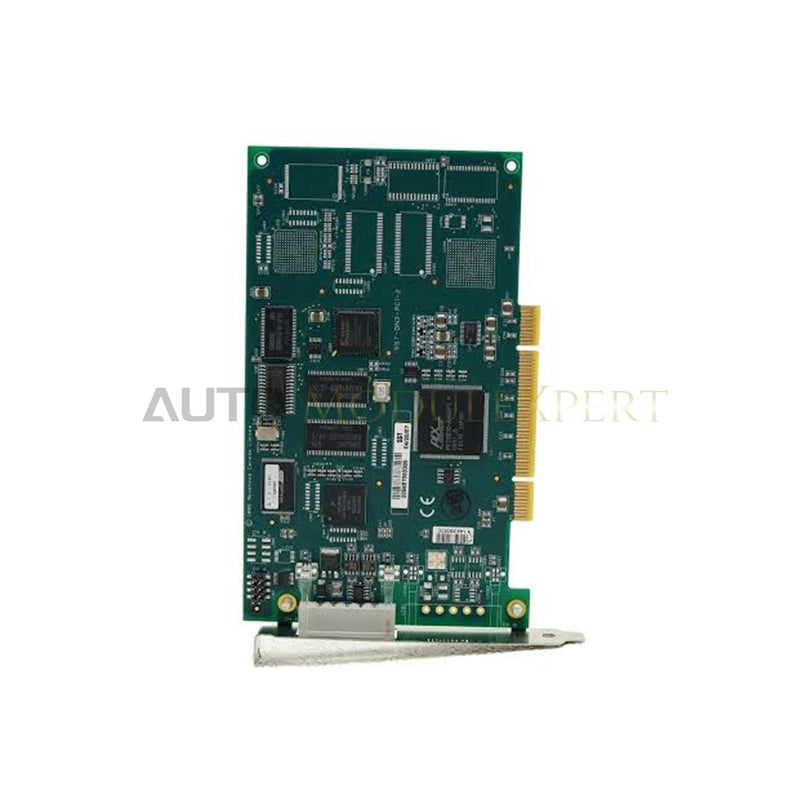

ABB DSQC658 3HAC025779-001 DeviceNet İletişim Kartı
ABB DSQC658 3HAC025779-001, DSQC658 DeviceNet İletişim Kartı olarak da kataloglanan, IRC5 M2004 ve IRC5 Compact robot kontrolörü platformlarında DeviceNet master arayüzü işlevini gerçekleştiren özel bir donanım bileşenidir.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | DSQC658 (3HAC025779-001) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.142 kg |
| Boyutlar | Standart IRC5 Kontrolörü Genişletme Kartı Boyutları |
| Çalışma Sıcaklığı | 0 ile +55 derece C arası |
| Güç Tüketimi | 24 VDC IRC5 Arka Paneli üzerinden beslenir |
| Sistem Uyumluluğu | IRC5 M2004 / IRC5 Compact Robot Kontrolörleri |
| Protokol | DeviceNet (Master) |
| Desteklenen Baud Hızları | 125 kbps, 250 kbps, 500 kbps (yazılımla yapılandırılabilir) |
| Maksimum Bağlı Cihaz Sayısı | 63 slave cihaz |
| Fiziksel Arayüz | Standart 5 pimli DeviceNet konektörü |
| Giriş Koruması | IP20 |
| Yazılım Gereksinimi | RobotWare 5.13 ve üzeri |
Deterministik Arka Panel Veri Yolu İletişimi
DSQC658 kartı, IRC5 kontrolörünün arka panel veri yolu üzerinden yüksek hızlı, çevrimsel veri alışverişi gerçekleştirerek iletişim görevlerini ana CPU'nun üzerinden alır. Dahili ürün yazılımı flaş uyumluluğu, kontrolör ile uzak saha cihazları arasındaki parametre aktarımlarının senkronize olmasını sağlar. Yerleşik veri yolu hakemliği, DeviceNet saha veri yolu ağı genelinde determinizmi korur; kaynak ve damgalama ortamlarında yaygın olan yüksek elektromanyetik parazite karşı sinyal zamanlamasını korurken G/Ç yoğunluğunun ölçeklenmesini sağlar.
Sıkça Sorulan Sorular
S: DSQC658 modülü kontrol kabini içinde çalışma gücünü nasıl alır?
Y: Kart, gerekli 24 VDC beslemeyi doğrudan dahili IRC5 arka panel arayüzü üzerinden alır; böylece harici ve özel bir güç kaynağı kablo demetine ihtiyaç duyulmaz.
S: DSQC658 aynı anda en fazla kaç saha düğümünü yönetebilir?
Y: DeviceNet Master olarak yapılandırıldığında kart, 500 kbps'ye kadar seçilebilir baud hızlarında uzak G/Ç blokları, değişken frekanslı sürücüler ve valf manifoldları dahil olmak üzere 63 adede kadar bağlı slave cihazı yönetebilir.
S: DSQC658 kartının tanınması ve programlanması için hangi yazılım sürümü gereklidir?
Y: Kartın donanımının doğru şekilde algılanması, yapılandırılması ve tanılanması için IRC5 kontrolöründe RobotWare 5.13 veya daha yeni bir sürüm çalışıyor olmalıdır.
Saha Kurulum Yönergeleri
DSQC658 kartını takmadan veya çıkarmadan önce IRC5 kontrolör kabinindeki tüm ana AC gücünü kesin. Montajı gerçekleştirirken topraklamalı bir ESD bilekliği kullanarak kart üzerindeki mikrodenetleyicilerin statik boşalma nedeniyle hasar görmesini önleyin. Kartı, sabitleme mandalları tamamen oturana kadar belirlenmiş arka panel genişletme yuvasına güvenli bir şekilde takın. 5 pimli DeviceNet ana hat konektörünü standart ekranlı bükümlü çift kablolar kullanarak bağlayın. EMI ve ortak mod gürültüsünü bastırmak için kablo ekranını muhafaza girişinin yakınındaki tek bir topraklama noktasına topraklayın. Gücü yeniden vermeden önce, veri yolu ana hattının her iki fiziksel ucunda 120 ohm dirençlerle hat sonlandırmasını doğrulayın.
