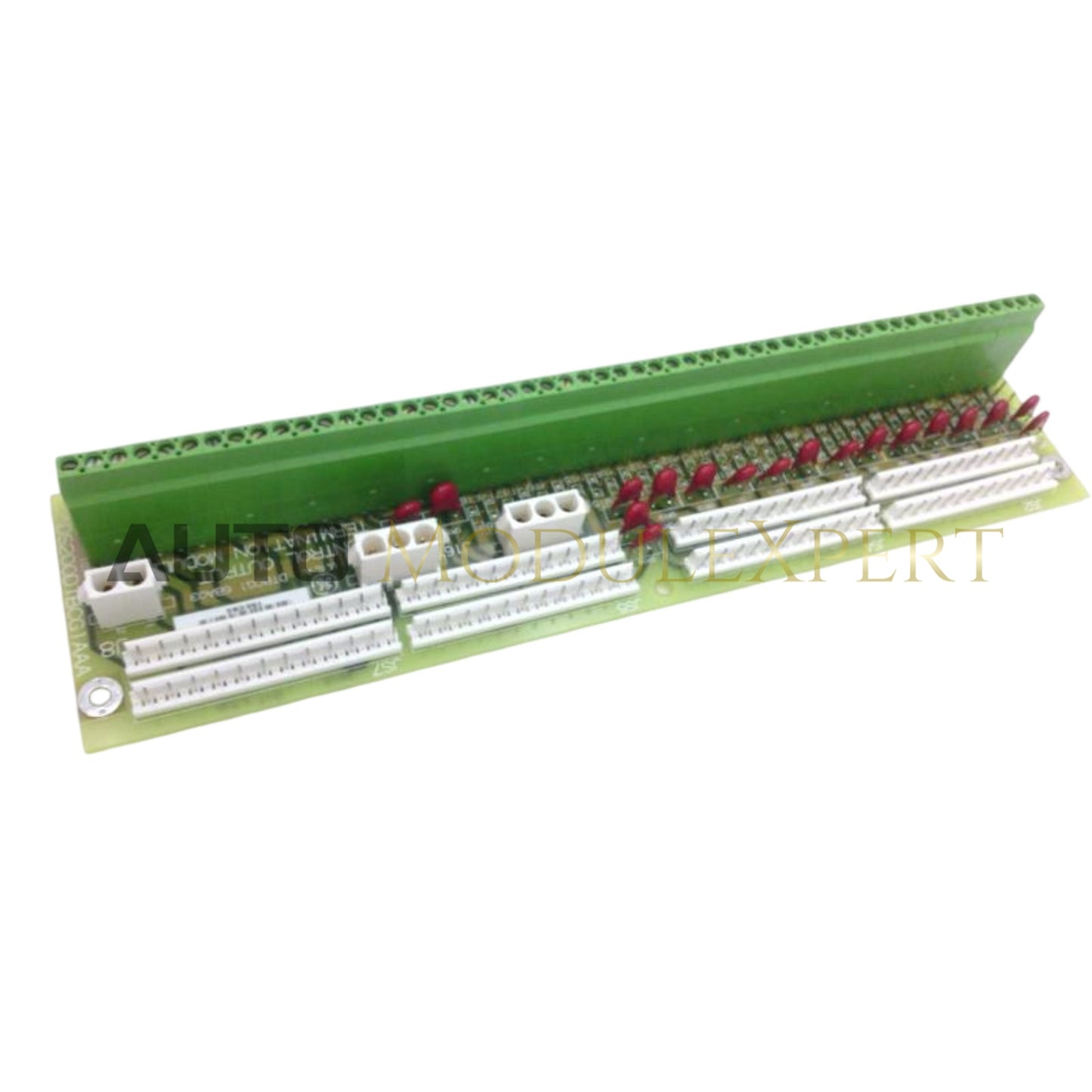

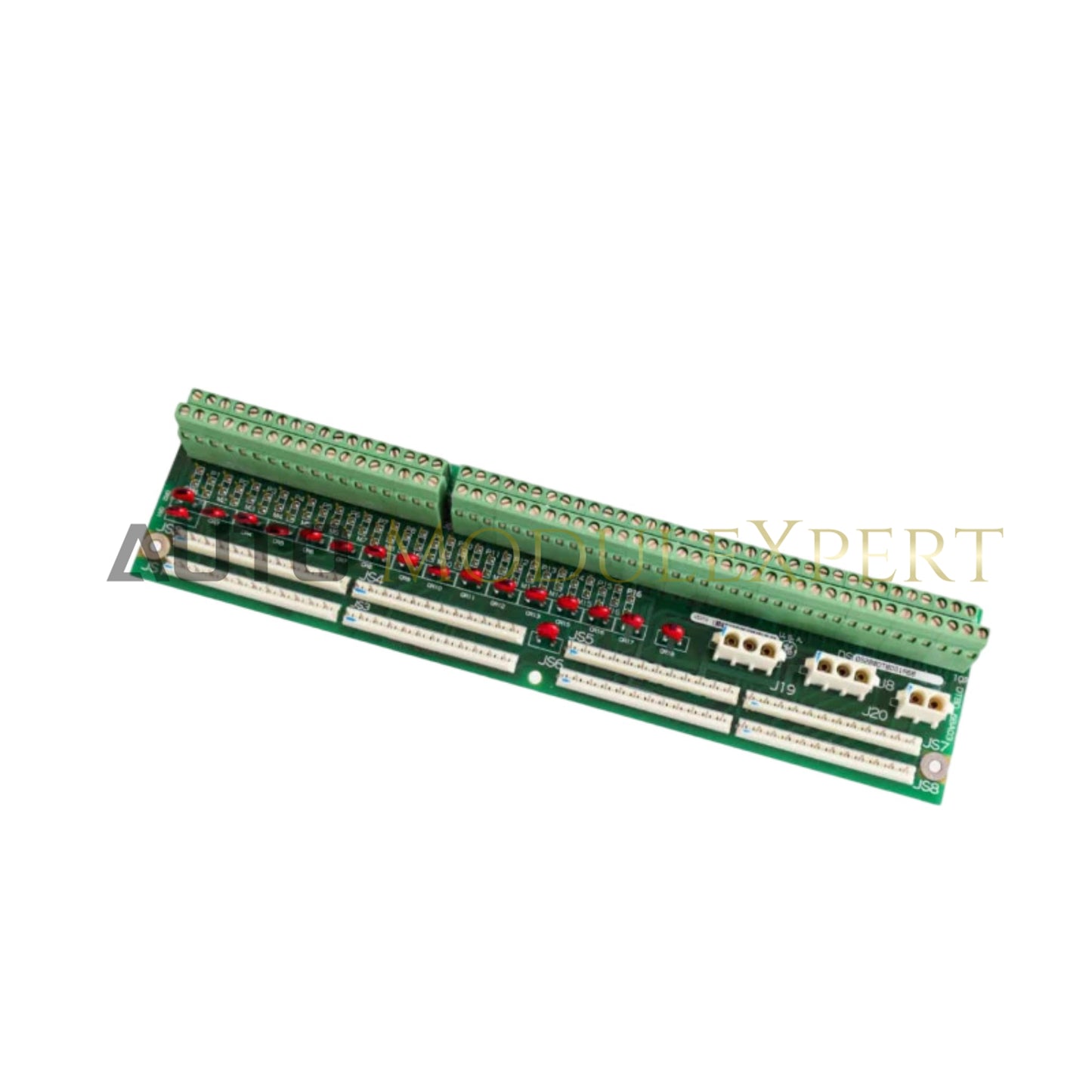

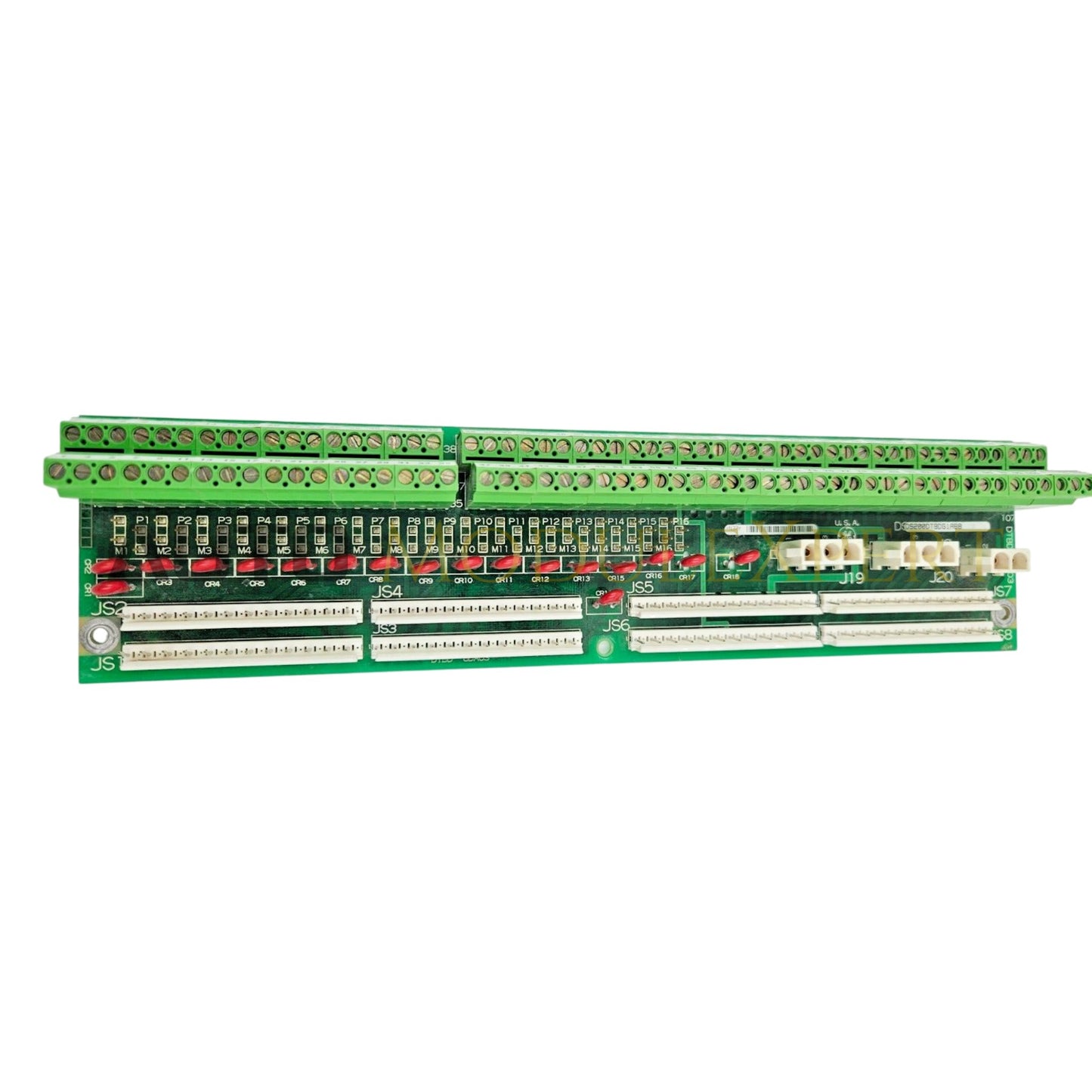

مُكوَّن لإنهاء الإشارات المنفصلة في هياكل أنظمة التحكم Mark V، توفر لوحة GE FANUC DS200DTBDG1AAA (DS200DTBDG1 لوحة المحطة المنفصلة) توزيعًا مباشرًا للإشارات الفيزيائية لدارات الإدخال والإخراج المنفصلة للتوربينات. يعمل هذا المكون كواجهة رئيسية بين الأجهزة المثبتة في الميدان وحزم الإدخال/الإخراج Mark V، مما يضمن توجيهًا حتميًا للإشارات عبر شبكة التحكم.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200DTBDG1AAA |
| العلامة التجارية | GE FANUC |
| المنشأ | الولايات المتحدة |
| الوزن | 0.60 كجم |
| الأبعاد | 25.0 سم × 10.0 سم × 8.0 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| استهلاك الطاقة | توزيع إشارة سلبي |
| جهد الإشارة | 28 فولت تيار مستمر اسمي |
| نطاق الجهد | 18 فولت تيار مستمر إلى 32 فولت تيار مستمر |
| سعة القنوات | 24 نقطة منفصلة |
| تصنيف التيار | 2.0 أمبير لكل محطة |
| نمط التثبيت | تركيب على سكة DIN أو لوحة |
الاتصال عبر الناقل الخلفي وعزل الإشارة
تستخدم لوحة DS200DTBDG1AAA موصلين أنثويين بواقع 50 دبوسًا لتسهيل الاتصال الحتمي مع حزم الإدخال/الإخراج Mark V. يضمن هذا الجهاز سلامة الإشارة من خلال العزل الجلفاني المصنف عند 500 فولت تيار متردد RMS من القناة إلى الأرض، مما يحمي منطق التحكم من الفولتية العابرة على مستوى الميدان. تتم إدارة توافق فلاش البرنامج الثابت على مستوى حزمة الإدخال/الإخراج؛ ومع ذلك، يجب أن تحافظ لوحة المحطة على مسارات مقاومة دقيقة لمنع تأخير الإشارة أثناء انتقالات الحالة المنفصلة.
الأسئلة المتكررة
س: هل تدعم لوحة المحطة التبديل الساخن أثناء التحميل؟
ج: لا. لم تُصمم DS200DTBDG1AAA للتبديل الساخن. يجب إيقاف تشغيل النظام لمنع تلف الموصلات المزدوجة ذات الـ 50 دبوسًا والدارات المرتبطة بالناقل الخلفي.
س: ما هو العزم الأقصى المسموح به لمسامير كتل المحطة؟
ج: تُصنف مسامير المحطة لعزم أقصى يبلغ 0.5 نيوتن متر. قد يؤدي تجاوز هذه القيمة إلى تلف الخيوط أو الإضرار بسلامة هيكل كتلة المحطة.
س: هل يمكن استخدام هذه اللوحة لتطبيقات التبديل ذات الجهد العالي؟
ج: لا. تُصنف اللوحة للعمل بجهد اسمي 28 فولت تيار مستمر. وهي محدودة تمامًا لإشارات الإدخال والإخراج المنفصلة منخفضة الجهد ضمن نطاق 18 فولت تيار مستمر إلى 32 فولت تيار مستمر.
إرشادات التثبيت في الميدان
- تحقق من عزل مصدر الطاقة لدارات الإدخال والإخراج المنفصلة للتوربين.
- ثبت اللوحة على سكة DIN أو لوحة التثبيت باستخدام جميع ثقوب البراغي الأربعة M4 لضمان الاستقرار الميكانيكي.
- استخدم سلك نحاسي مجدول بين مقاس 12 AWG و24 AWG للوصلات الميدانية.
- قم بنزع العزل إلى الحد الأدنى المطلوب وشد مسامير المحطة إلى 0.5 نيوتن متر.
- حاذِ موصلات الـ 50 دبوس المزدوجة بعناية مع حزمة الإدخال/الإخراج لتجنب انحناء دبابيس التلامس.
- تأكد من بقاء جهد الإدخال ضمن نطاق 18 فولت تيار مستمر إلى 32 فولت تيار مستمر قبل بدء تشغيل النظام.
