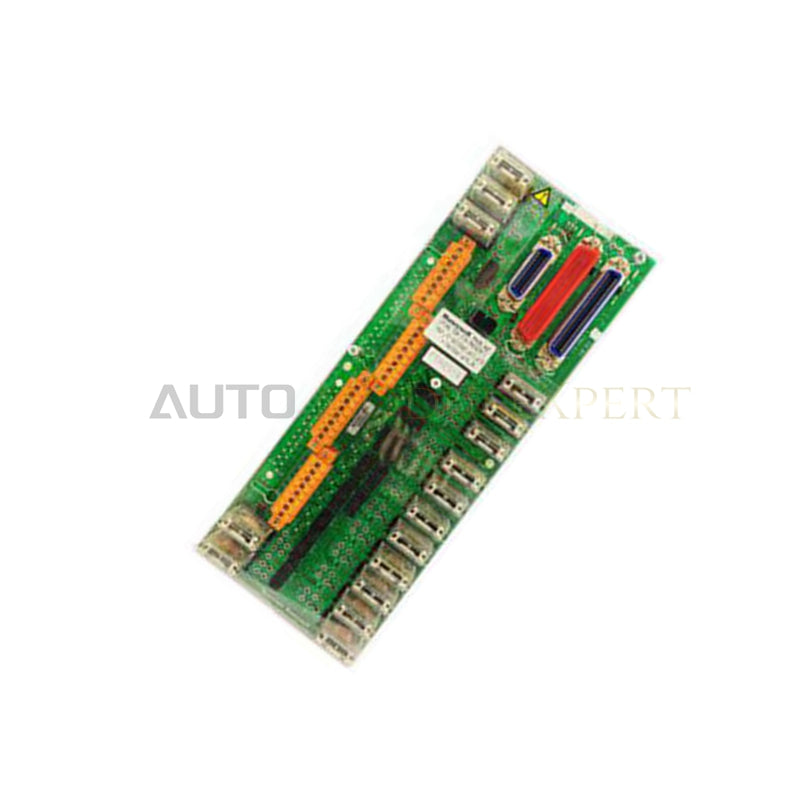

وحدة مرحّل الخرج الرقمي Honeywell MC-TDOY23 51204166-175
تعمل Honeywell MC-TDOY23 51204166-175، المدرجة أيضًا باسم MC-TDOY23، كوحدة أجهزة مخصصة لتبديل الأجهزة الميدانية عبر مخارج مرحّلات ذات تلامس جاف ضمن أنظمة التحكم TPS Process Manager. تنفّذ الوحدة أوامر التحكم في المخارج المنفصلة لتشغيل الأحمال الحثية والمقاومية، بما في ذلك المحركات والملفات اللولبية ودوائر الإنذار. وتتصل الوحدة مباشرةً بالأجهزة الميدانية باستخدام كتل توصيل من نوع الضغط مثبتة على تجميعات إنهاء المجال (FTAs).
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | MC-TDOY23 51204166-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية / منافذ التصنيع العالمية |
| الوزن | 0.7 كجم |
| الأبعاد | 125 × 40 × 78 مم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | متطلبات إمداد اللوحة الخلفية الاسمية للنظام |
| نوع المنتج | وحدة مرحّل الخرج الرقمي |
| نوع التلامس | مخارج مرحّلات ذات تلامس جاف |
| توصيلات الأطراف | كتل من نوع الضغط، حتى 14 AWG |
خصائص التحكم في العمليات وعزل القنوات
تتضمن Honeywell MC-TDOY23 51204166-175 حواجز عزل بين القنوات لمنع انتقال الضوضاء والارتفاعات العابرة ذات الجهد العالي من التأثير في إلكترونيات اللوحة الخلفية للنظام. وتعزل مرحّلات التلامس الجاف دوائر تبديل المجال ذات الجهد العالي عن دوائر المنطق منخفض الجهد داخل منصة DCS. كما تدعم الوحدة مراقبة التغذية الراجعة المنفصلة والتوافق مع بيئات أجهزة بروتوكول حلقات 4-20 mA HART العاملة داخل الرفوف المجاورة للنظام.
الأسئلة الشائعة
س: ما حدود مقاس الأسلاك المطبقة على كتل التوصيل من نوع الضغط؟
ج: تقبل توصيلات أطراف تجميع إنهاء المجال (FTA) مقاسات موصلات المجال حتى حد أقصى يبلغ 14 AWG.
س: كيف تحافظ الوحدة على عزل المنطق أثناء تبديل المجال ذي الجهد العالي؟
ج: يفصل العزل الجلفاني الفيزيائي عبر قنوات مرحّلات التلامس الجاف الفردية جهود جانب المجال عن مصدر طاقة منطق اللوحة الخلفية الداخلي لنظام TPS.
إرشادات التركيب الميداني
- حاذِ حافة بطاقة الوحدة مع فتحة تجميع إنهاء المجال المحددة، ثم أدخل الوحدة بإحكام لضمان تلامس آمن.
- قشّر عازل موصلات المجال وفقًا للمواصفات القياسية لكتل الأطراف قبل إدخال الأسلاك التي يصل مقاسها إلى 14 AWG في أطراف الضغط.
- مرّر أسلاك تبديل المجال في مسارات أسلاك منفصلة بعيدًا عن خطوط الإشارات التناظرية الحساسة منخفضة المستوى أو خطوط ناقل الاتصالات لتقليل الاقتران الكهرومغناطيسي.
- تأكد من أن توصيلات التأريض الأرضي للوحة تستوفي مواصفات ممانعة التأريض بنقطة واحدة (مقاومة أقل من 1 أوم) قبل تزويد أحمال مرحّلات المجال المتصلة بالطاقة.
