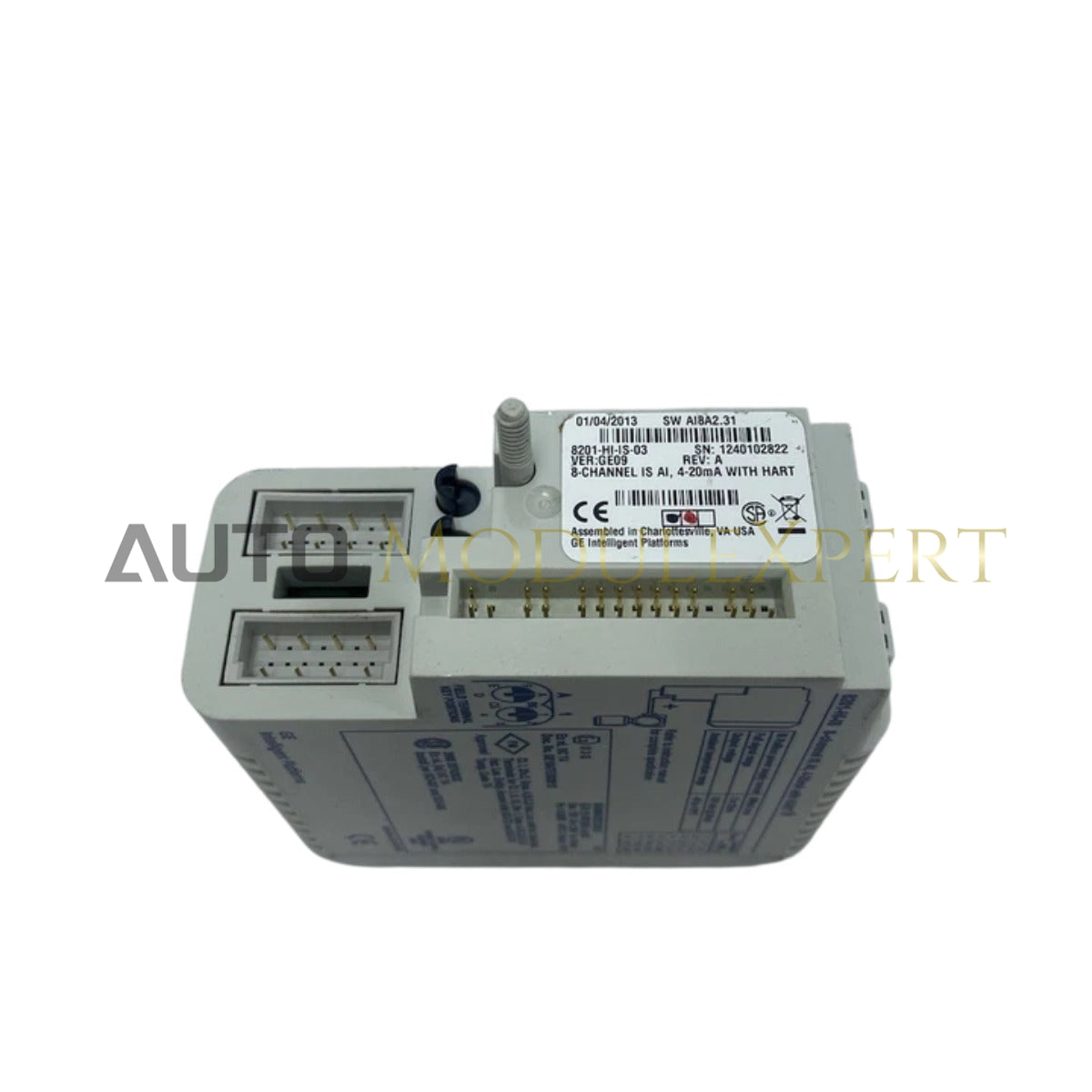

Konfiguriert für hochpräzise Signalerfassung in verteilten Steuerungssystemplattformen, bietet das GE 8201-HI-IS (8201-HI-IS Analog-Eingangsmodul) eine direkte physikalische und elektrische Messumwandlung. Diese Hardwarekomponente verarbeitet analoge Eingänge auf der Feldseite, führt Signalaufbereitung und Digitalisierung durch und integriert die Daten in den Steuerungs-Backplane.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 8201-HI-IS |
| Marke | GE |
| Herkunft | USA |
| Gewicht | 0,3 kg |
| Abmessungen | 2,2 cm x 12,4 cm x 12,6 cm |
| Betriebstemperatur | -20 bis 60 °C |
| Leistungsaufnahme | 2,5 W nominal |
| Signal-Eingang | Analog 4-20 mA |
| Auflösung | 16 Bit |
Industrielle Steuerungskommunikation und Firmware-Kompatibilität
Das GE 8201-HI-IS wird über definierte Kommunikationsprotokolle in den Host-Backplane integriert, um eine deterministische Datenübertragung zu gewährleisten. Eine Firmware-Synchronisation ist erforderlich, um die Bus-Kommunikationsgeschwindigkeit im Steuerungsnetzwerk aufrechtzuerhalten. Benutzer müssen sicherstellen, dass die Stromversorgung des Rack-Backplanes den Einschaltstrom des Moduls während der Initialisierung aufnehmen kann. Die Kompatibilität mit systemweiten Firmware-Flash-Updates stellt sicher, dass das Modul die betrieblichen Anforderungen an die aktuelle I/O-Dichte-Skalierung über die Netzwerkschnittstelle erfüllt.
Häufig gestellte Fragen
F: Unterstützt das 8201-HI-IS-Modul Hot-Swapping während des aktiven Systembetriebs?
A: Nein, die Stromversorgung des jeweiligen Backplane-Steckplatzes muss vor dem Einsetzen oder Entfernen des Moduls getrennt werden, um elektrische Lichtbögen oder Datenbusbeschädigungen zu vermeiden.
F: Wie wird der Signalweg gegen externe elektrische Störungen geschützt?
A: Das Modul setzt auf die Verwendung von geschirmtem verdrilltem Leitungspaar für Feldeingänge, wobei die Kabelschirme an einem einzigen, niederohmigen Erdungspunkt angeschlossen sind, um Gleichtaktstörungen zu minimieren.
Feldinstallationsrichtlinien
- Montage: Stellen Sie sicher, dass das Modul fest im vorgesehenen Chassis-Steckplatz sitzt und die Führungsschienen einrastet, bevor Sie den Verriegelungsmechanismus betätigen.
- Verdrahtung: Verbinden Sie die Signalleitungen mit dem Klemmenblock unter Verwendung geeigneter Drahtquerschnitte (typischerweise 0,5 mm bis 1,5 mm). Achten Sie darauf, dass keine blanken Drahtenden außerhalb der Klemmen freiliegen, um Kurzschlüsse zu vermeiden.
- Erdung: Vergewissern Sie sich, dass der Chassis-Backplane sicher mit dem Erdungsschienenbus des Schaltschranks verbunden ist. Bei Installationen mit hoher elektromagnetischer Störanfälligkeit (EMI) müssen die Kabelschirme durchgängig sein und an der Erdungsschiene angeschlossen werden.
- Überprüfung: Messen Sie den Schleifenwiderstand vor dem Einschalten des Eingangs. Stellen Sie sicher, dass die Quellenspannung die maximal spezifizierte Eingangsspannung des Moduls nicht überschreitet, um Schäden an der internen Isolationsschaltung zu vermeiden.
