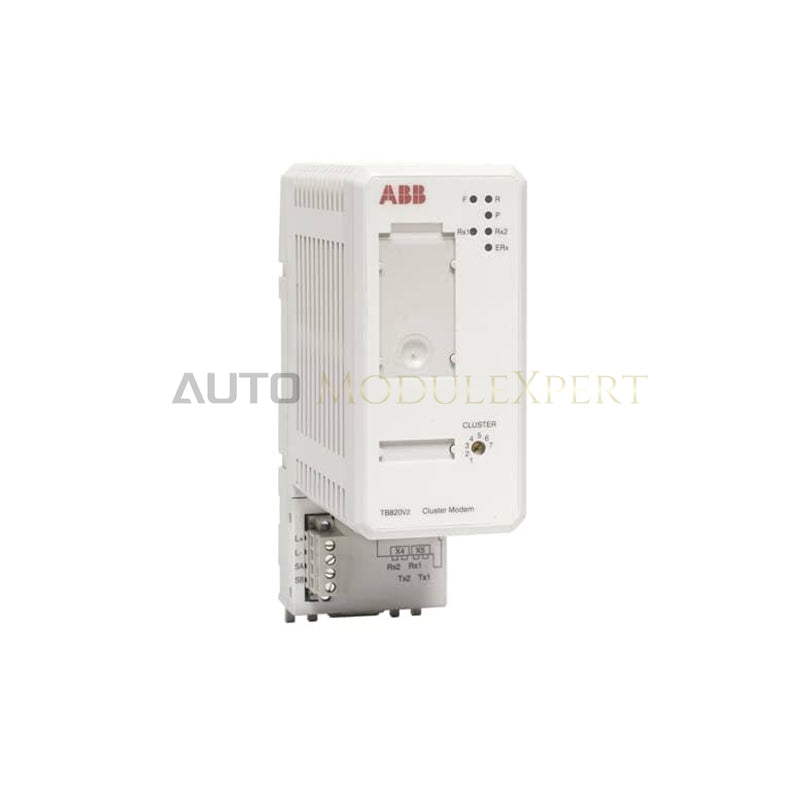

ABB TB820V2 3BSE013208R1 AC 800M Modulebus-Cluster-Modem
Das ABB TB820V2 3BSE013208R1 (TB820V2 Modulebus-Cluster-Modem) ist für die optische Erweiterung von Modulebus-Clustern und die Rückwandbuskommunikation in ABB System-800xA-Netzwerken konfiguriert und ermöglicht die direkte physische/elektrische Ausführung. Es verbindet die Rückwandplatine der Steuerung über Glasfaserverbindungen mit entfernten S800-I/O-Unterclustern und leitet die 24-VDC-Hilfsversorgung sowie Datensignale über redundante Kommunikationspfade weiter.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TB820V2 |
| Marke | ABB |
| Teilenummer | 3BSE013208R1 |
| Herkunft | Schweden |
| Abmessungen | 60 mm x 185 mm x 127 mm |
| Gewicht | 0.30 kg |
| Betriebstemperatur | +5 bis +55 Grad C |
| Leistungsaufnahme | Passive Verteilung (24-VDC-Rückwandbusversorgung) |
| Busschnittstelle | CEX-Bus / optischer Modulebus |
| Schutzart | IP20 (IEC 60529) |
| Umweltstandard | ISA-G3-konform (ISA 71.04) |
| Kompatible Module | CI853, CI854, CI860, CI870, CI871, CI873, CI874 |
Geschwindigkeit der Rückwandbuskommunikation und Firmware-Flash-Kompatibilität
Das TB820V2-Cluster-Modem stabilisiert die deterministische Datenübertragung über erweiterte I/O-Stationen, ohne die Geschwindigkeit der Rückwandbuskommunikation zu beeinträchtigen. Die interne Logikschaltung gewährleistet die vollständige Firmware-Flash-Kompatibilität mit AC-800M-Prozess orversionen und ermöglicht die Echtzeitumwandlung optischer in elektrische Signale über den CEX-Bus. Das Gerät wurde für eine hohe Störfestigkeit über lange Entfernungen entwickelt und isoliert differentielle Kommunikationsleitungen in hochverdichteten Schaltschrankanordnungen von transienten elektromagnetischen Störungen.
Häufig gestellte Fragen
F: Wie unterscheidet sich das TB820V2 von früheren Hardwareversionen der Basiseinheit TB820?
A: Die V2-Version verfügt über aktualisierte interne Komponenten für eine verbesserte Umweltkonformität, höhere thermische Belastbarkeit und vollständige Korrosionsbeständigkeit in rauen Umgebungen gemäß ISA G3.
F: Kann das TB820V2 während des aktiven Systembetriebs im laufenden Betrieb ausgetauscht werden?
A: Ja. Die Grundplatte und die Struktur der optischen Schnittstelle unterstützen den Hot-Swap, sodass angeschlossene Kommunikationsschnittstellenmodule ausgetauscht werden können, ohne die Rückwandbusversorgung oder den Busverkehr in benachbarten Steckplätzen zu unterbrechen.
Richtlinien für die Installation vor Ort
Montieren Sie das TB820V2 sicher auf standardmäßigen 35-mm-DIN-Schienen im Schaltschrank. Stellen Sie sicher, dass die rückseitigen Erdungskontakte fest an der unlackierten Oberfläche der Schiene einrasten, um einen Erdungspfad mit niedriger Impedanz herzustellen.
Achten Sie beim Anschließen von Glasfaserpaaren an die Modulebus-Anschlüsse auf saubere Stirnflächen der optischen Steckverbinder und halten Sie die Mindestbiegeradien der Kabel ein, um eine optische Dämpfung zu vermeiden. Halten Sie die Signalkabel physisch von Hochspannungs-Wechselstromverteilungen getrennt, um die Normen zur Störungsisolierung einzuhalten.
