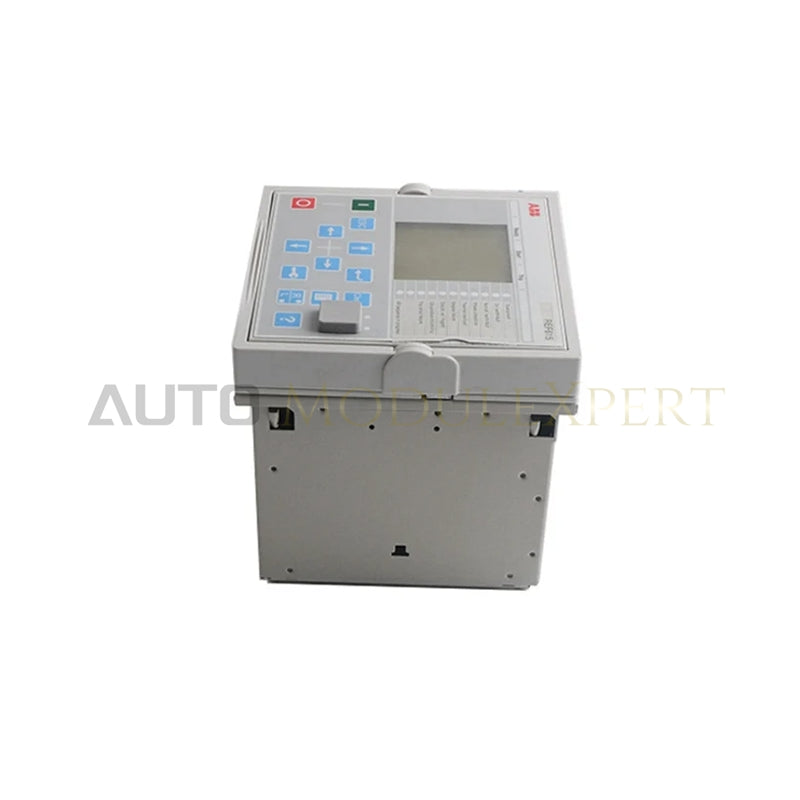

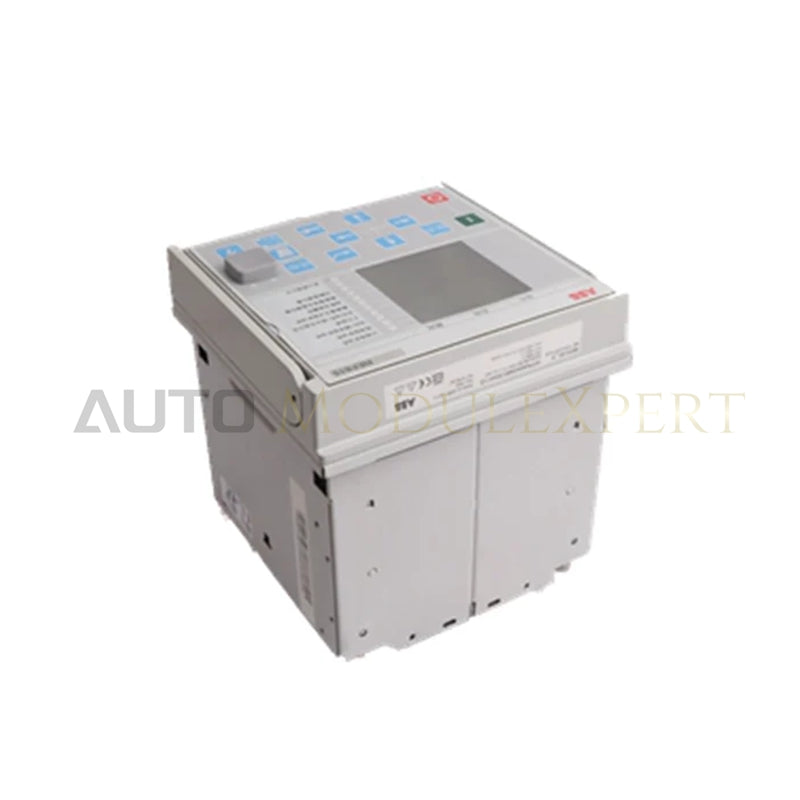

ABB REF611B Relion 611 Abgangsschutzrelais

Das ABB REF611B, auch als REF611-Abgangsschutzrelais katalogisiert, ist eine dedizierte Hardwarekomponente für den Mittelspannungs-Abgangsschutz, die Leistungsschaltersteuerung sowie die gerichtete und ungerichtete Fehlerüberwachung in Relion-611-Station-Automatisierungsnetzwerken.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Rückwandbusses und Firmware-Integration

Das Gerät verarbeitet Abtastvektoren von Strom und Spannung über interne Busstrukturen, um Überstrom- und Erdschlussschutzalgorithmen auszuführen. Die hohe Kommunikationsgeschwindigkeit des Rückwandbusses ermöglicht die schnelle Erzeugung und Übertragung binärer GOOSE-Nachrichten über deterministische Ethernet-Verbindungen zur Verriegelung zwischen Modulen. Die interne Logik gewährleistet vollständige Firmware-Flash-Kompatibilität mit der ABB-PCM600-Software und ermöglicht es Ingenieuren, funktionale I/O-Zuweisungen zu ändern, Schutzparameter zu aktualisieren und HMI-Schnittstellen für Webbrowser zu konfigurieren, ohne den Betrieb der Systemhardware zu unterbrechen. Die integrierte galvanische Trennung der Mess- und Steuerkanäle verhindert, dass hochspannungsbedingte Schalttransienten die internen Mikroprozessorschaltungen beeinträchtigen.

Häufig gestellte Fragen

F: Wie erleichtert die ausziehbare Einschubkonstruktion die Wartung vor Ort und die Relaisprüfung?

A: Das ausziehbare Einschubchassis ermöglicht es Wartungsteams, das aktive Relaismodul aus dem Schaltanlagengehäuse zu entnehmen, ohne die fest verdrahtete Klemmenverdrahtung des Feldes zu trennen. Automatische Kurzschlussmechanismen am Außengehäuse halten die Sekundärkreise der Stromwandler während des Herausziehens sicher geschlossen.

F: Kann dieses Gerät in redundante Kommunikationsnetzwerke von Umspannwerken integriert werden?

A: Ja, abhängig von der bestellten Hardwarekonfiguration unterstützt das Modul Ethernet-Schnittstellen mit zwei Ports, die für High-availability Seamless Redundancy (HSR) oder das Parallel Redundancy Protocol (PRP) konfiguriert werden können, um Kommunikationsverluste bei Ausfällen von Netzwerkports zu verhindern.

Richtlinien für die Installation vor Ort

Montieren Sie das Außengehäuse sicher in der Aussparung an der Vorderseite des Schaltanlagenfeldes und ziehen Sie alle Halteklemmen fest, um die strukturelle Integrität gegenüber mechanischen Erschütterungen durch den Leistungsschalterbetrieb zu gewährleisten. Verbinden Sie das dedizierte Schutzerdungskabel von der rückseitigen Erdungsklemme direkt mit der Haupterdungsschiene der Schaltanlage, bevor Sie die Hilfsstromversorgung anschließen.

Führen Sie die Sekundärleitungen der Stromwandler und die Niederspannungsleitungen für binäre Signale durch getrennte, geerdete Metallrohre, um die Unterdrückung von Übersprechen zu maximieren und hochfrequentes elektrisches Rauschen zu begrenzen. Stellen Sie sicher, dass die Sekundärkreise der Stromwandler gemäß den Verdrahtungsnormen für Umspannwerke an einem einzigen Referenzpunkt im Feld mit Erde verbunden sind. Halten Sie bei allen externen Rohrverschraubungen am Gehäuseumfang eine Mindesteinschraubtiefe von 5 vollständigen Gewindegängen ein.
