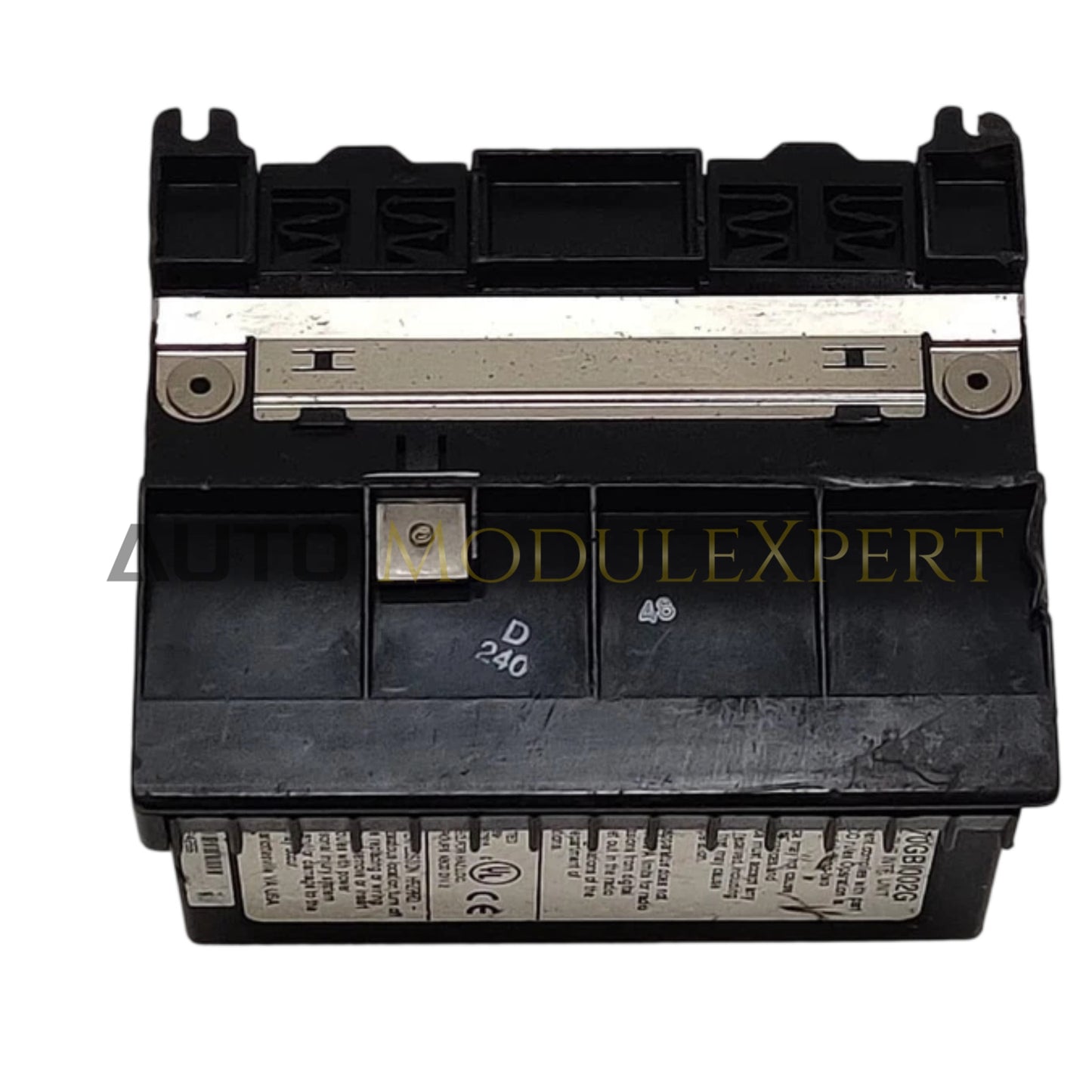

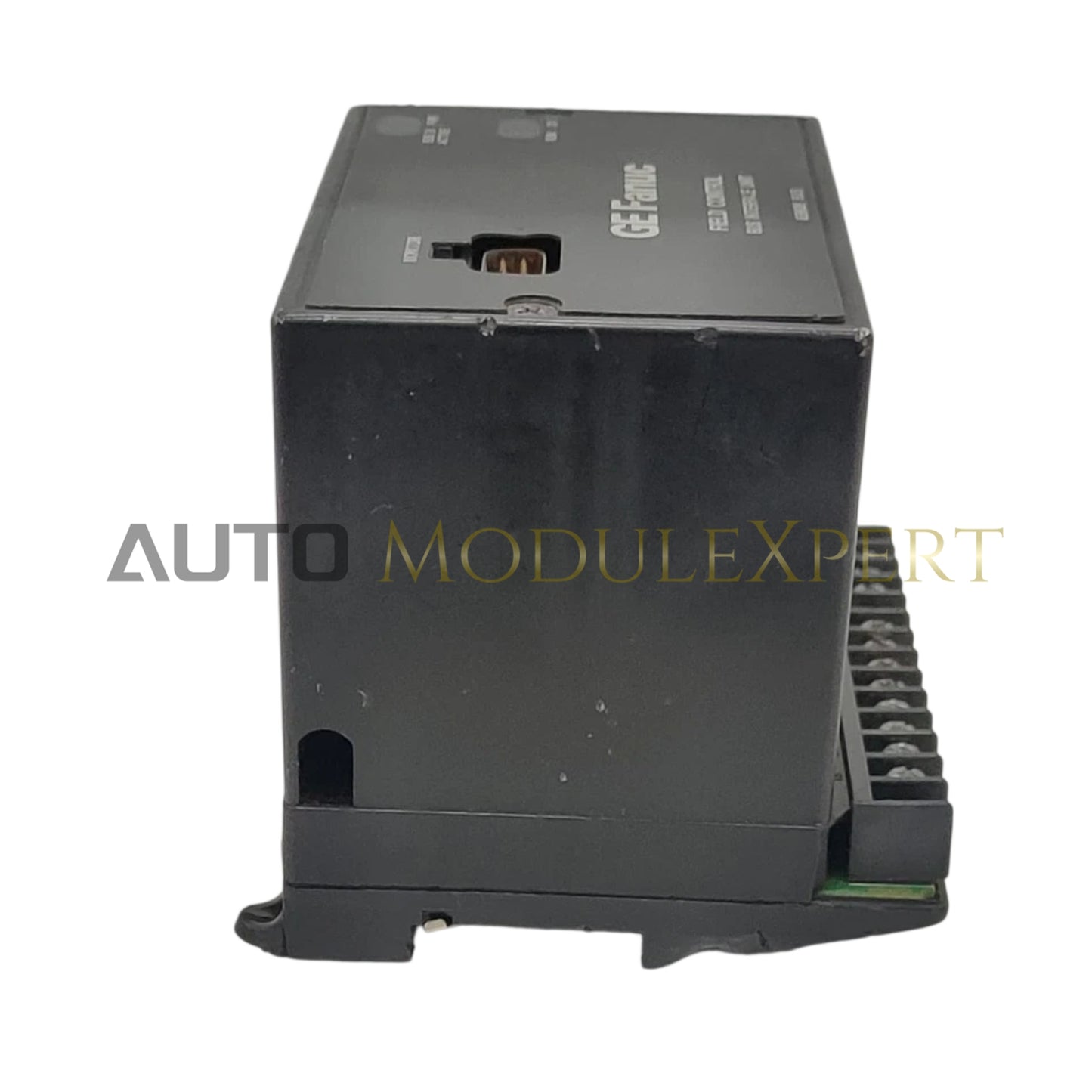

Das GE Fanuc IC670GB1002, auch als IC670GB1002 Digital-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Verarbeitung von 16-kanaligen diskreten digitalen Eingangssignalen innerhalb von Field Control- und RX3i-kompatiblen Industrieautomatisierungsplattformen.

Hardware-Spezifikationen

Integration in die industrielle Steuerungs-Backplane

Das Modul ist für die hochdichte Signalaufnahme innerhalb der GE Fanuc-Architektur ausgelegt. Die Integration erfordert die Synchronisation mit der System-Bus-Interface-Einheit (BIU). Die Kompatibilität mit Firmware-Flash und die Geschwindigkeit der Backplane-Bus-Kommunikation sind entscheidende Faktoren für den effektiven Scanzyklus der Eingangsdaten. Das Modul unterstützt sowohl Trockenkontakt- als auch spannungsbasierte Sensorik und erfordert, dass die interne Schaltung eine hohe Eingangsimpedanz aufrechterhält und Transienten filtert, um deterministische Eingangszustände sicherzustellen. Die korrekte Skalierung der I/O-Dichte wird über die Field Control-Montagebasis gesteuert, die auch als Verteilungspunkt für die 120 VAC-Versorgung dient, die den Modulanschlüssen gemeinsam ist.

Häufig gestellte Fragen

F: Unterstützt das IC670GB1002 sowohl Trockenkontakt- als auch Spannungseingänge?

A: Ja, die Eingangsschaltung ist so ausgelegt, dass sie sowohl Trockenkontakt-Schlusssignale als auch 120 VAC-Spannungssignale verarbeiten kann, was Vielseitigkeit für verschiedene Feldsensortypen bietet.

F: Wie hoch ist die maximale Latenz bei Eingangszustandsänderungen?

A: Das Modul zeigt eine typische Reaktionszeit von 10 ms mit einer maximalen Latenz von 20 ms, die bei der Systemlogik-Scanzeit berücksichtigt werden muss.

F: Ist dieses Modul mit RX3i-Seriensystemen kompatibel?

A: Das IC670GB1002 ist mit GE Fanuc RX3i-Serien-Steuerungssystemen kompatibel, wenn es innerhalb des entsprechenden Field Control I/O-Racks oder bei Remote-Drops verwendet wird.

Feldinstallationsrichtlinien

• Montage: Installieren Sie das Modul auf einer kompatiblen Field Control I/O-Terminalbasis. Stellen Sie sicher, dass die mechanischen Verriegelungen eingerastet sind, um die elektrische Kontinuität mit dem Backplane-Bus zu gewährleisten.
• Verdrahtung: Schließen Sie die 120 VAC-Eingangsverdrahtung gemäß den örtlichen elektrischen Vorschriften an. Achten Sie darauf, dass gemeinsame Neutral- oder Außenleiter korrekt phasiert sind, wenn mehrere Eingangsgruppen über Terminalbasen geteilt werden.
• Erdung: Um störungsbedingte Fehlauslösungen zu vermeiden, stellen Sie sicher, dass die DIN-Schiene oder das Montagechassis mit einem niederohmigen Erdpotential verbunden ist.
• Temperaturmanagement: Das Modul ist für 0 °C bis 60 °C ausgelegt. Bei hochdichten Schaltschrankanordnungen sorgen Sie für ausreichenden vertikalen Abstand und konvektive Kühlwege, um eine thermische Beeinträchtigung der Eingangskomponenten zu verhindern.
