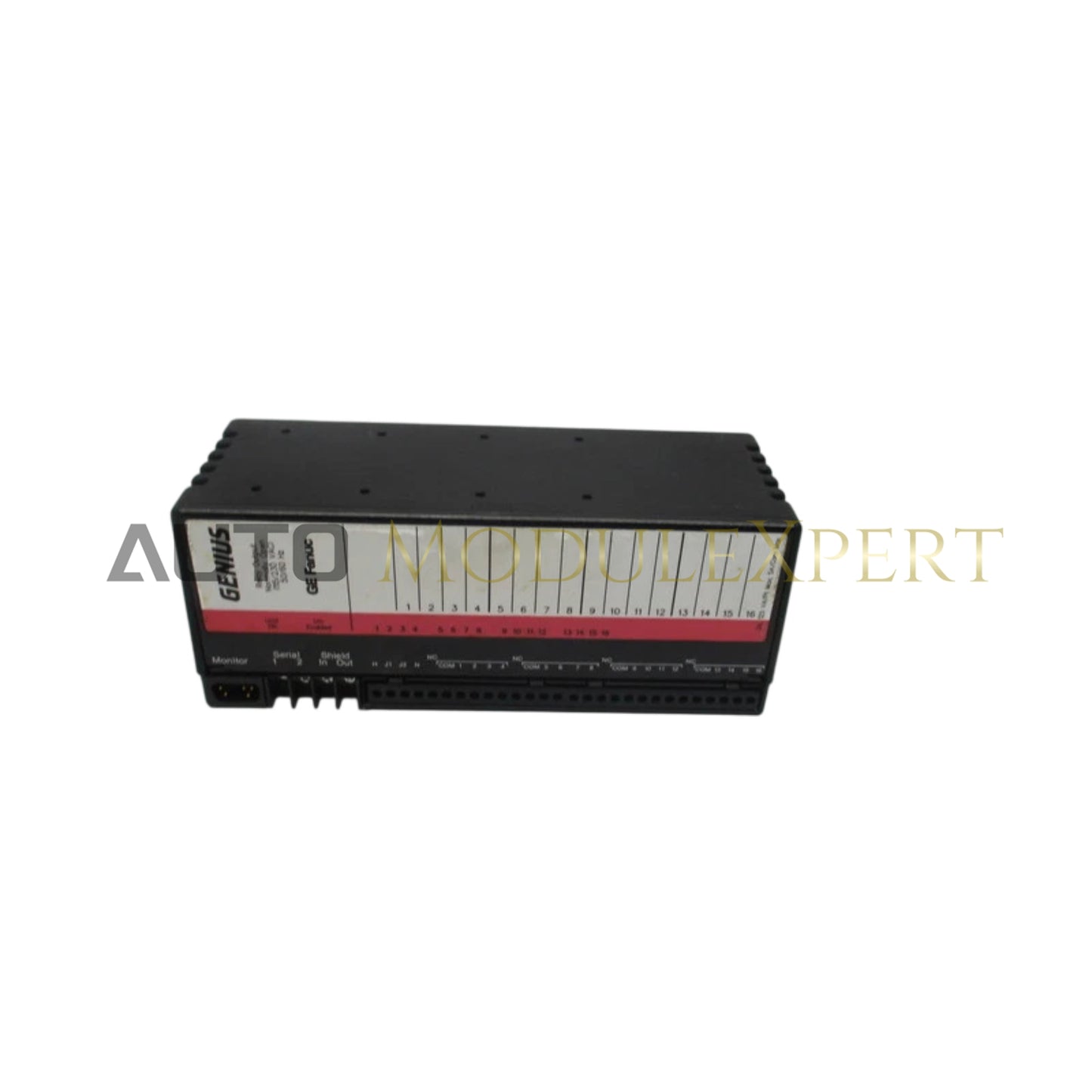

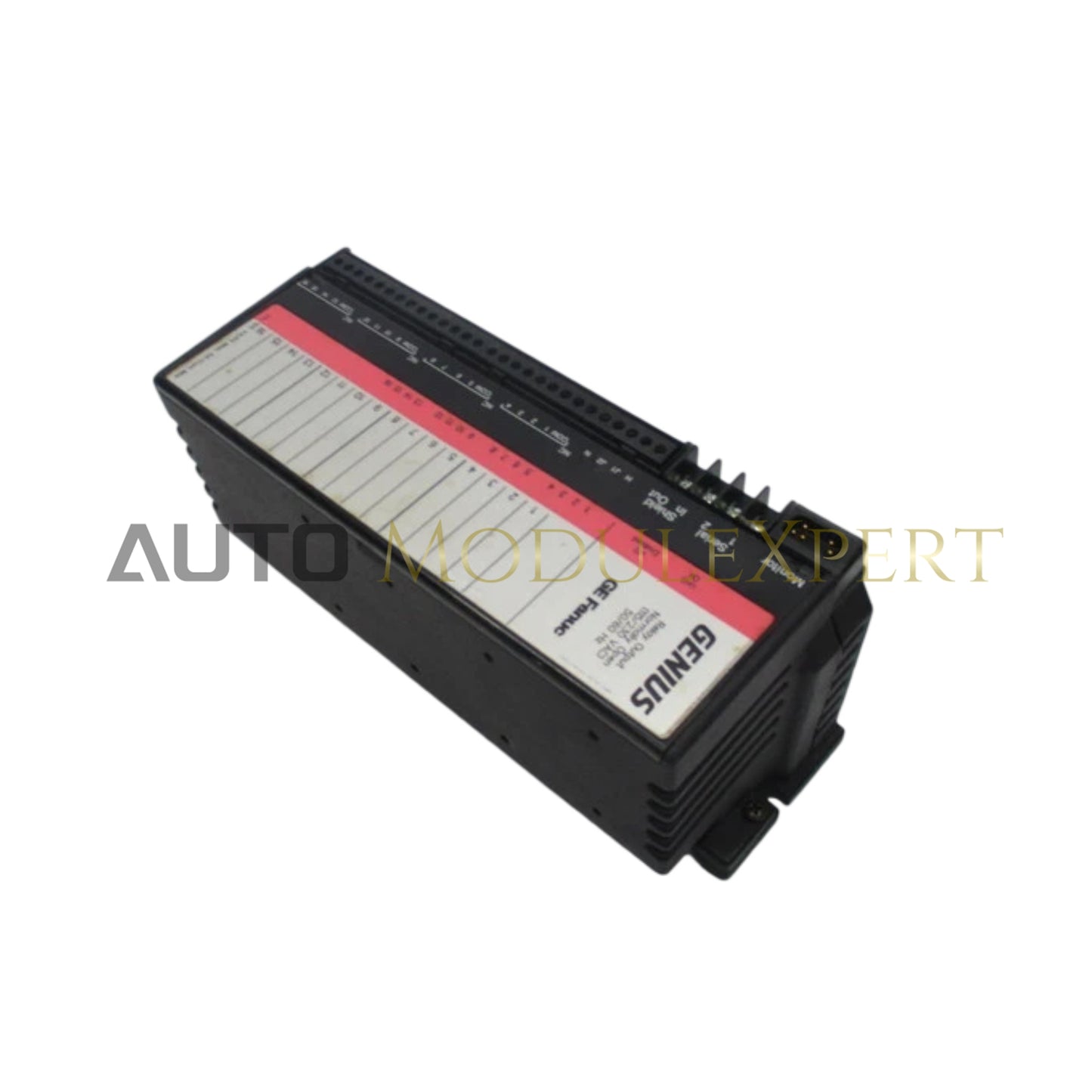

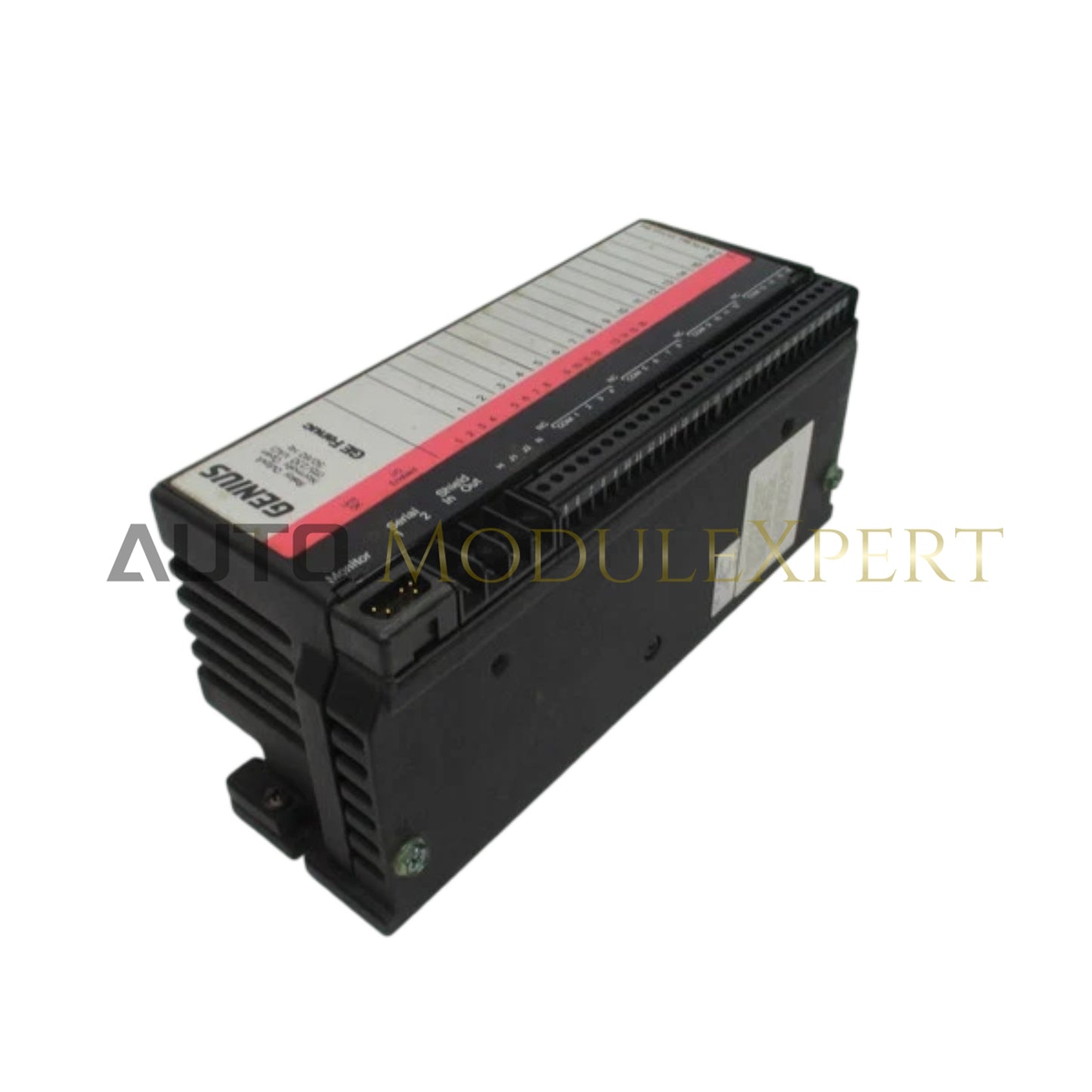

Das GE Fanuc IC660TBR101, auch als IC660TBR101 Terminalbaugruppe katalogisiert, fungiert als dedizierte Hardwarekomponente, die die mechanische und elektrische Abschluss-Schnittstelle für Genius I/O Relais-Ausgangsblöcke bereitstellt.

Hardware-Spezifikationen

Integration in die industrielle Steuerungs-Rückwand

Das IC660TBR101 dient als feldseitige physikalische Schnittstelle für das IC660BBR101 Genius I/O Relais-Ausgangsmodul. Die Baugruppe ist so konstruiert, dass sie zuverlässige Feldverdrahtungsanschlüsse ermöglicht und gleichzeitig mechanische Stabilität innerhalb der Genius I/O Netzwerkarchitektur gewährleistet. Eine deterministische Signalübertragung wird erreicht, wenn die Baugruppe korrekt mit der entsprechenden Elektronikbaugruppe verbunden ist, wodurch sichergestellt wird, dass die normalerweise offenen Relaiskreise korrekt zu den Feldgeräten geführt werden. Eine ordnungsgemäße Wärmeableitung und Feuchtigkeitskontrolle sind erforderlich, da die Baugruppe im Bereich von 0 °C bis 60 °C betrieben wird, und das dichte Anschlusslayout erfordert eine korrekte Drahtführung, um Signalübersprechen zu vermeiden.

Häufig gestellte Fragen

F: Ist diese Terminalbaugruppe mit Relaismodulen kompatibel, die nicht normalerweise offen sind?

A: Das IC660TBR101 ist speziell für die Kompatibilität mit dem IC660BBR101 Relais-Ausgangsblock ausgelegt; überprüfen Sie die Pinbelegung, wenn Sie versuchen, es mit alternativen Genius I/O Serienblöcken zu integrieren.

F: Enthält diese Baugruppe Schutzschaltungen für induktive Lasten?

A: Diese Baugruppe stellt die physischen Anschlussstellen bereit. Überspannungsunterdrückung und Schutzschaltungen werden in der Regel innerhalb der verbundenen Elektronikbaugruppe verwaltet; stellen Sie sicher, dass bei Feldlasten, die die Relaiskontaktwerte überschreiten, eine externe Unterdrückung hinzugefügt wird.

F: Wie hoch ist die maximale Luftfeuchtigkeitstoleranz für die Langzeitlagerung?

A: Die Terminalbaugruppe ist für eine relative Luftfeuchtigkeit von 5 % bis 95 % ausgelegt; Lagerung in Umgebungen, die diese Werte überschreiten oder unter kondensierenden Bedingungen liegen, kann die Kontaktstellen und die Isolationsintegrität beeinträchtigen.

Richtlinien für die Feldinstallation

• Montage: Befestigen Sie die Terminalbaugruppe an der Montageleiste oder der Rückwand des Schranks. Stellen Sie eine feste mechanische Verbindung sicher, um vibrationsbedingte Unterbrechungen der Feldverdrahtung zu vermeiden.
• Verdrahtung: Schließen Sie die Feldleitungen entsprechend der angegebenen Kontaktkapazität der Terminalbaugruppe an. Verwenden Sie Aderendhülsen für Litzenleiter, um eine sichere, niederohmige Verbindung an den Schraubklemmen zu gewährleisten.
• Potentialausgleich: Obwohl die Baugruppe als passive Schnittstelle fungiert, sollten gemeinsame Erdungspunkte gemäß der Gesamtdokumentation des Genius I/O Systems eingehalten werden, um Potenzialunterschiede im I/O-Rack zu minimieren.
• Wärmemanagement: Obwohl passiv, sollte die Terminalbaugruppe an einem Ort mit ausreichender Luftzirkulation installiert werden. Bei dichter Anordnung ist auf vertikalen Abstand zu achten, um lokale Wärmeansammlungen in der Nähe der Relaiskontakt-Schnittstellen zu vermeiden.
