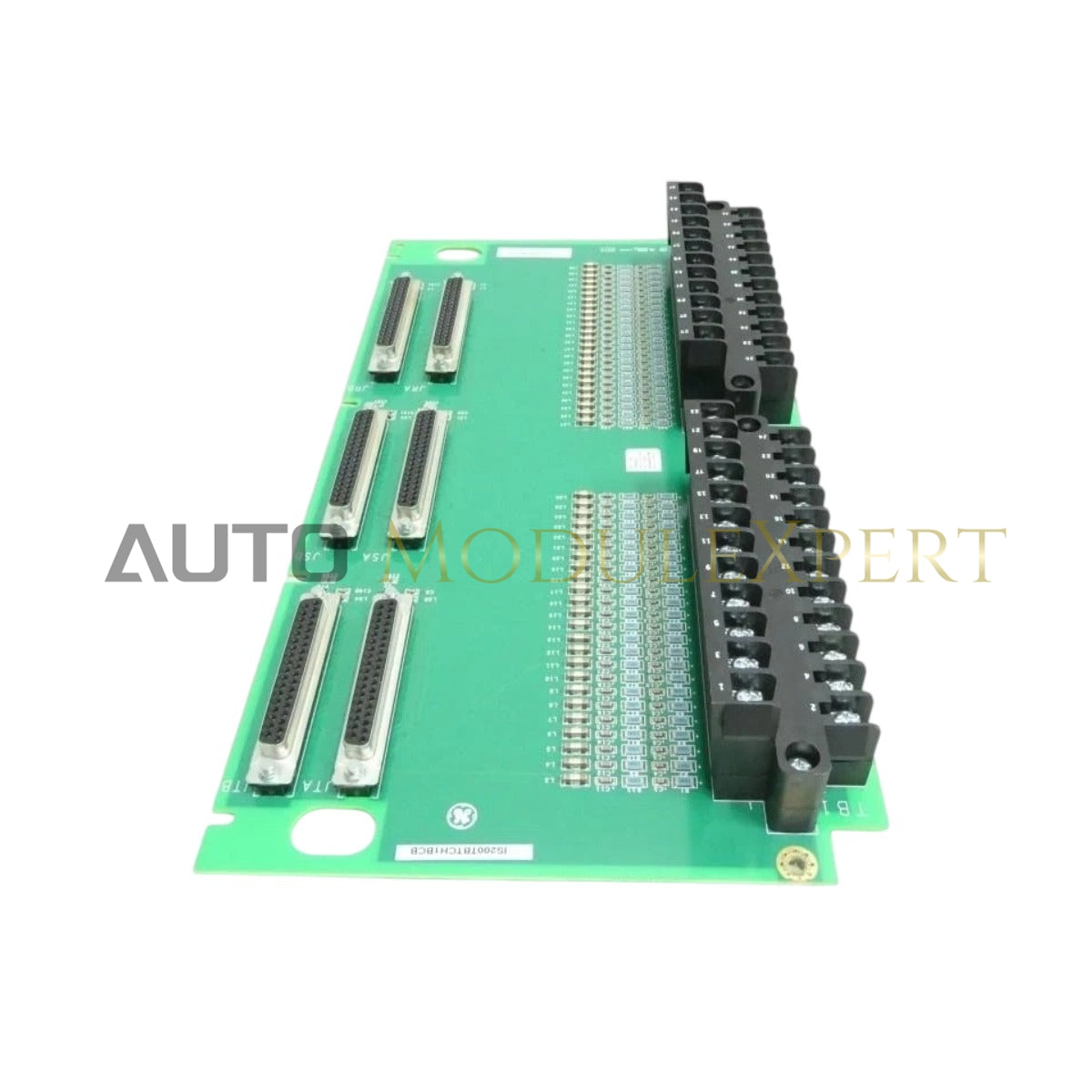

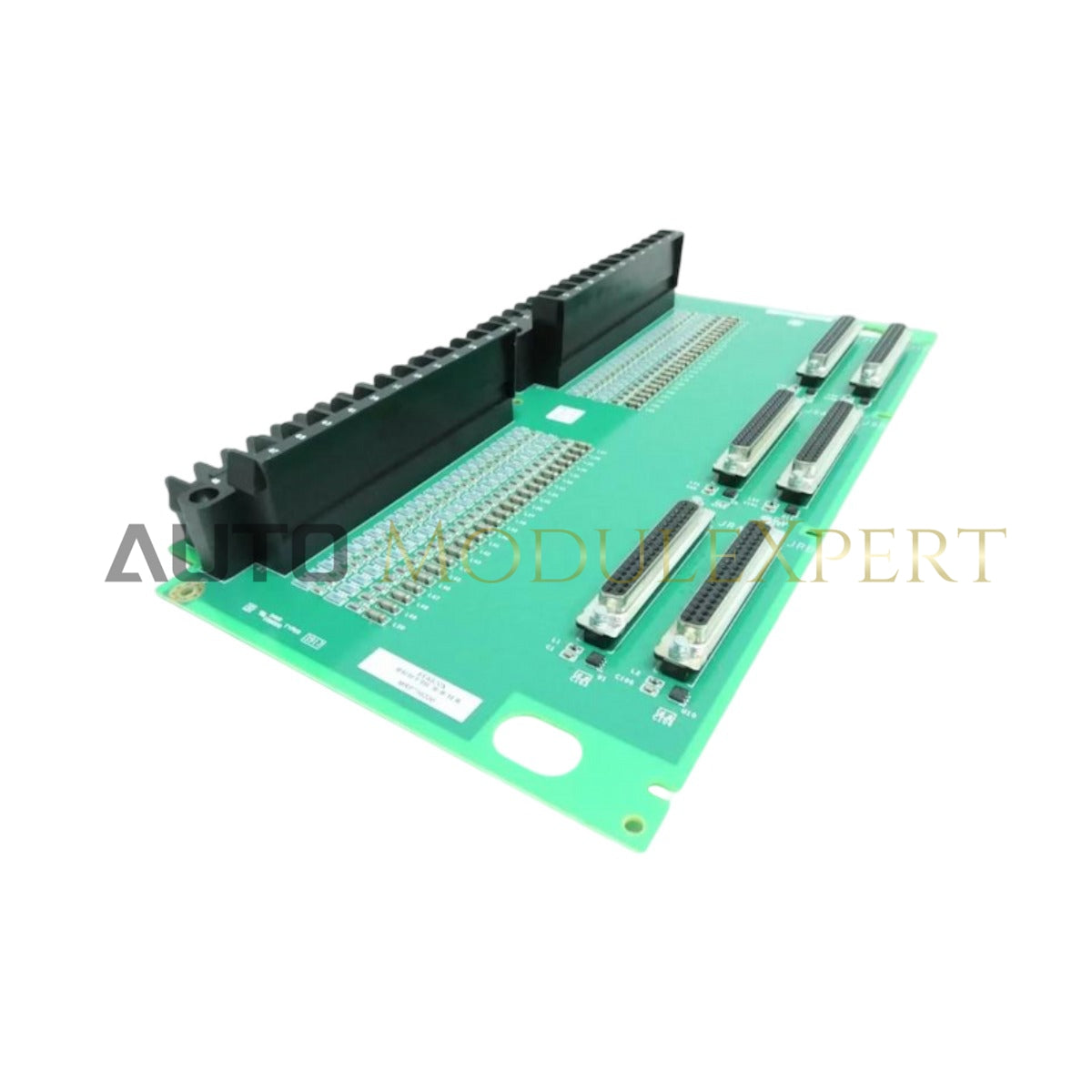

Die General Electric IS200TBCH1B, auch als IS200TBCH1B Terminal Board katalogisiert, fungiert als dedizierte Hardwarekomponente zur Mehrkanal-Temperatursignalerfassung innerhalb der Mark VI Turbinensteuerungsplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200TBCH1B |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,68 kg |
| Abmessungen | 15,9 cm x 17,8 cm |
| Betriebstemperatur | 0 °C bis 45 °C |
| Stromverbrauch | Abhängig von der I/O-Belastung |
| Kanäle | 24 Kanäle |
| Thermoelementtypen | E, J, K, S, T |
| Eingangsspanne | -8 mV bis +45 mV |
Kaltstellenkompensation (CJC)
Das IS200TBCH1B Terminal Board verwaltet hochdichte Thermoelementeingänge, indem es eine präzise Kaltstellenkompensation (CJC) bereitstellt, die für eine genaue Temperaturmessung erforderlich ist. Diese Platine ist so konstruiert, dass thermische Gradienten an den Anschlussstellen minimiert werden, um sicherzustellen, dass die Thermoelement-Spannungssignale vor der Verarbeitung stabil bleiben. Die Integration in die Mark VI Backplane-Architektur unterstützt Signaltrennung und hochauflösende Datenerfassung, was für die Überwachung von Turbinenkomponenten, bei denen Millivolt-genaue Spannen erforderlich sind, unerlässlich ist.
Häufig gestellte Fragen
F: Kann dieses Terminal Board geerdete Thermoelemente unterstützen?
A: Das Platinen-Design erfordert eine sorgfältige Berücksichtigung des Systemerdungsschemas. Stellen Sie sicher, dass die Thermoelementkonfiguration mit den Gleichtaktunterdrückungsspezifikationen des Mark VI I/O-Moduls kompatibel ist, um Messfehler durch Erdschleifen zu vermeiden.
F: Wie sollten die Thermoelementdrähte terminiert werden, um die Spanngenauigkeit zu erhalten?
A: Verwenden Sie geeignete Thermoelement-Verlängerungsdrähte, die dem spezifischen Thermoelementtyp (E, J, K, S oder T) entsprechen. Stellen Sie sicher, dass die Verbindungen mit dem angegebenen Drehmoment angezogen werden, um Widerstandsänderungen an der Verbindung zu vermeiden, die die Millivolt-Messung verfälschen können.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass das Terminal Board in einem Bereich montiert wird, der frei von direkten Wärmequellen oder Luftzügen ist, da diese lokale Temperaturschwankungen verursachen und die Genauigkeit der Kaltstellenkompensation (CJC) beeinträchtigen können.
- Vergewissern Sie sich, dass das Terminal Board sicher an der Gehäusebefestigungsfläche montiert ist, um die strukturelle Integrität zu gewährleisten und vibrationsbedingte Störungen der niederpegeligen Millivolt-Signale zu minimieren.
- Trennen Sie alle Thermoelement-Signalkabel von Hochspannungs-Wechselstromleitungen oder Motorstromkabeln um mindestens 150 mm, um elektromagnetische Störungen (EMI) zu reduzieren.
- Führen Sie nach der Installation eine Basiskontrolle der Thermoelementeingänge durch, um zu bestätigen, dass alle 24 Kanäle konsistente Umgebungstemperaturwerte melden, bevor thermische Lasten angelegt werden.
