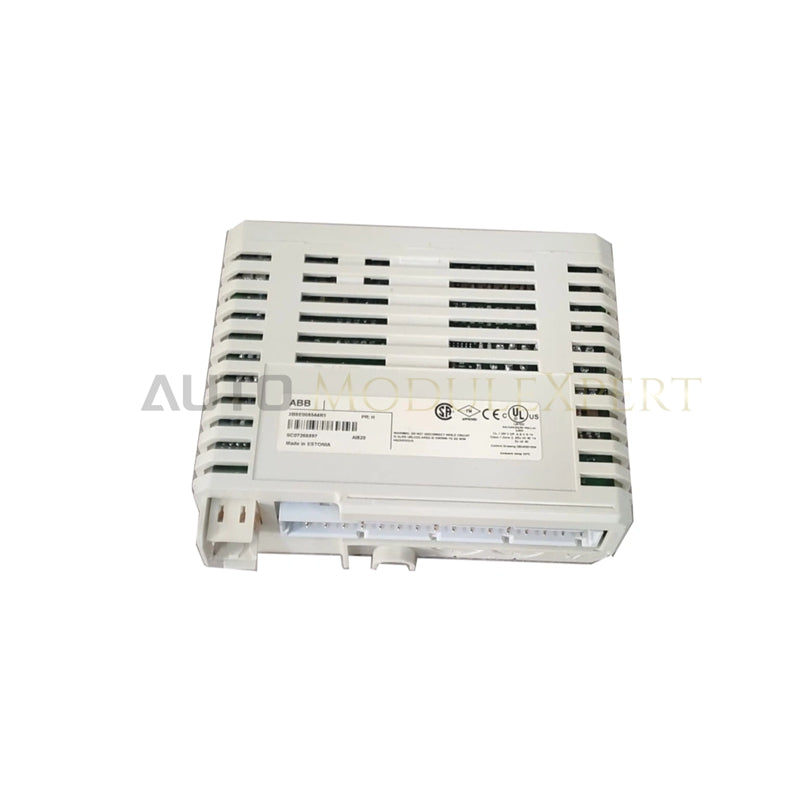

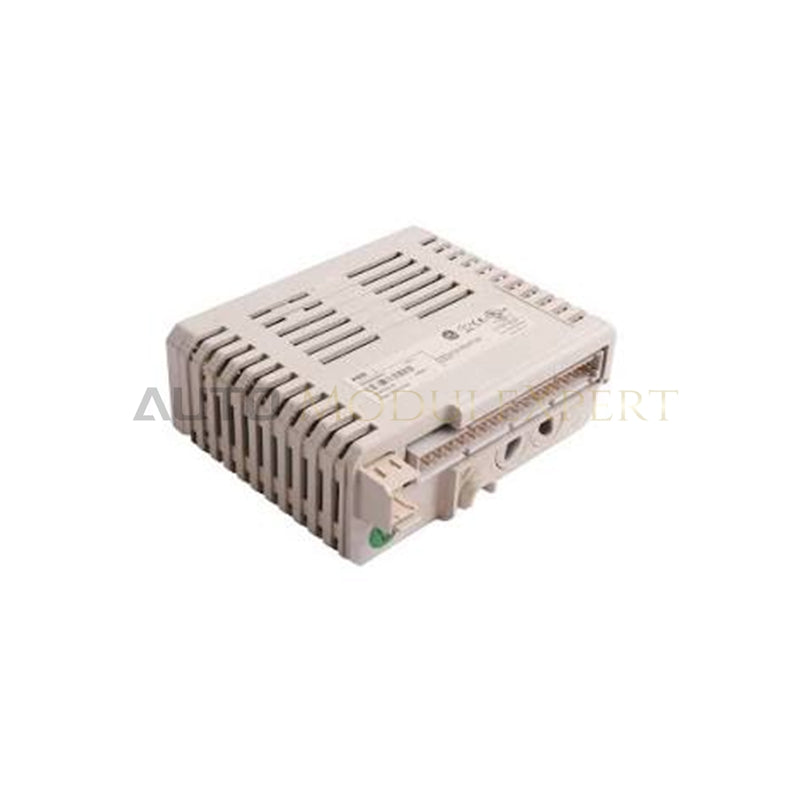

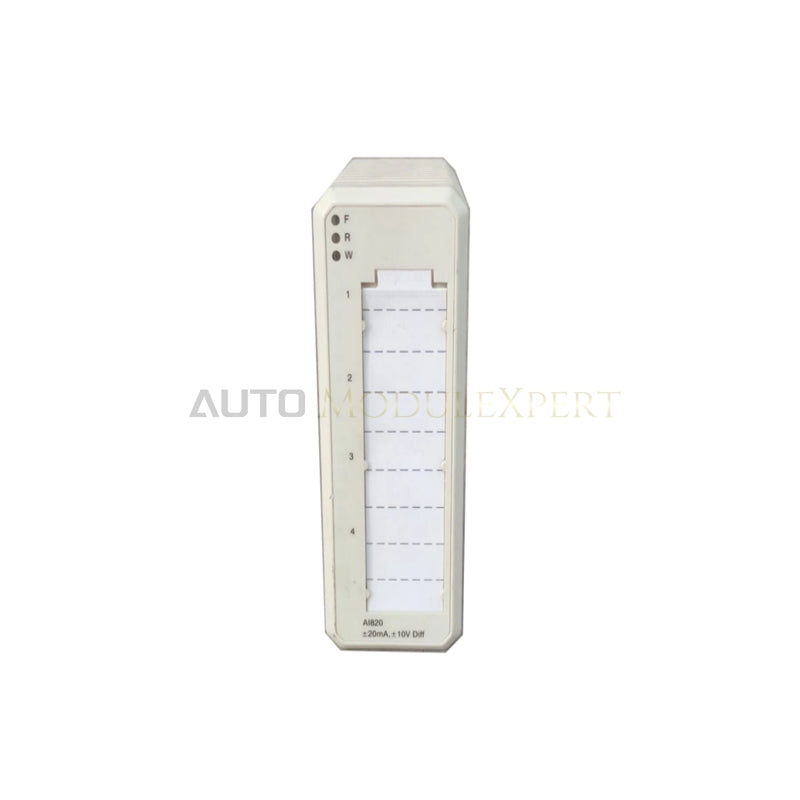

ABB AI820 S800 I/O diferencialinių analoginių įėjimų modulis

Sukonfigūruotas diferenciniams analoginiams signalams priimti ABB System 800xA ir S800 I/O sistemose, ABB AI820 (AI820 analoginių įėjimų modulis, gaminio numeris 3BSE008544R1) užtikrina tiesioginį fizinį ir elektrinį keturių bipolinių srovės arba įtampos kanalų veikimą. Įrenginys paverčia +/-20 mA arba +/-10 V lauko įėjimo signalus į 12 bitų skaitmenines reikšmes ir per išplėstinius modulių prijungimo įrenginius (MTU) tiekia išorinę 24 VDC siųstuvų maitinimo įtampą tiesiogiai 2 laidų lauko prietaisams. Integruotos srovės matavimo grandinės turi 5 W vardinės galios 250 Ohm rezistorius, apsaugančius atskirus kanalus nuo atsitiktinių 30 VDC viršįtampių.

Techninės įrangos specifikacijos

Deterministinis ModuleBus veikimas ir įėjimų apsauga nuo viršįtampių

AI820 perduoda surinktus proceso vaizdo duomenis per galinę plokštę naudodamas deterministinį galinės plokštės magistralės ryšį ir užbaigia visus įėjimo kilpos konversijos ciklus per 1.5 ms. Programinės aparatinės įrangos suderinamumas su atmintimi užtikrina sklandžią ryšio sinchronizaciją su klasterio valdikliais visoje S800 galinės plokštės magistralėje. Integruotos šilumos išsklaidymo ribos 250 Ohm srovės matavimo rezistoriuose leidžia atlaikyti trumpalaikius 24 VDC kryžminio prijungimo įvykius, o grupinė galvaninė izoliacija atskiria lauko signalų įžeminimo kilpas nuo jautrių skaitmeninių ModuleBus komponentų.

Dažniausiai užduodami klausimai

K: Kaip AI820 apsaugo savo įėjimo grandines, jei 24 VDC kilpos maitinimas netyčia neteisingai prijungiamas prie srovės įėjimo?

A: Kiekvienas srovės įėjimas naudoja patvarius 5 W vardinės galios 250 Ohm matavimo rezistorius, sukurtus sugerti trumpalaikes 30 VDC įprasto režimo viršįtampes viename kanale nesugadinant įėjimo pakopos.

K: Ar AI820 modulio siųstuvų maitinimo gnybtai turi srovės ribojimą?

A: Ne. Kai proceso maitinimas 2 laidų siųstuvams paskirstomas per išplėstines MTU bazes, siųstuvų maitinimo gnybtai neturi vidinio srovės ribojimo, todėl būtina naudoti išorinę maitinimo šaltinio apsaugą.

K: Ar AI820 kanalus galima atskirai sukonfigūruoti srovės arba įtampos matavimui?

A: Taip. Kiekvieną iš keturių diferencinių kanalų programinėje įrangoje galima individualiai pasirinkti srovės (-20 mA iki +20 mA) arba įtampos (-10 V iki +10 V) veikimui.

Montavimo lauke gairės

Sumontuokite S800 gnybtų įrenginį ant standartinio 35 mm DIN bėgelio ir patikrinkite, ar integruotas įžeminimo spaustukas užtikrina mažos varžos kontaktą su nedažyta metaline bėgelio dalimi. Įstatykite AI820 modulį tiesiai į MTU kreipiamuosius griovelius ir tvirtai spauskite, kol fiksavimo skląsčiai patikimai užfiksuos modulį.

Prijunkite signalų laidus prie tinkamų diferencinių įėjimo gnybtų, ypač atidžiai laikydamiesi bipolinių įtampos ir srovės kilpų poliškumo. Ekranuotus kabelius prijunkite prie pagrindinės įžeminimo juostos naudodami mažos varžos įžeminimo spaustukus. Kai 2 laidų lauko siųstuvai maitinami tiesiogiai iš modulių prijungimo įrenginio, įsitikinkite, kad išoriniame 24 VDC proceso maitinimo šaltinyje įrengti atskirų atšakų saugikliai. Virš korpuso ir po juo palikite bent 50 mm vertikalios ventiliacijos tarpą, kad natūralus šilumos išsklaidymas atitiktų iki +55 deg C aplinkos darbinės temperatūros ribas.
