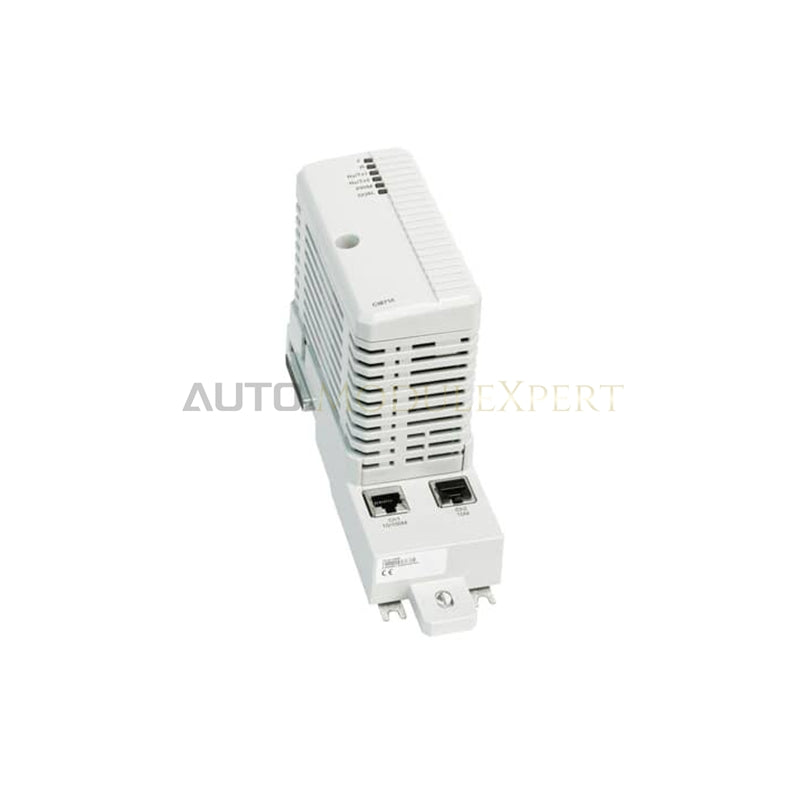

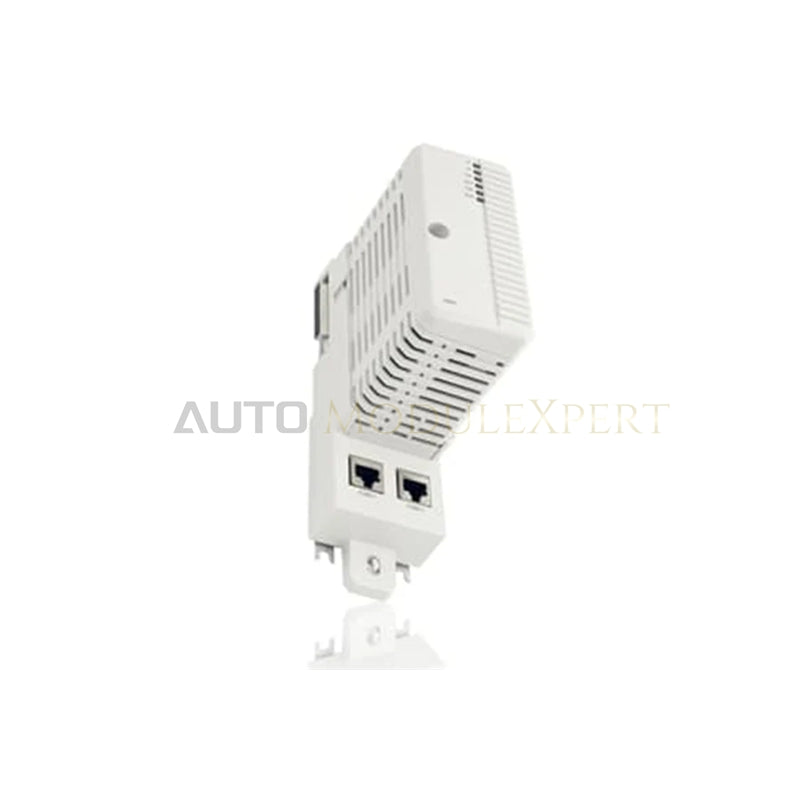

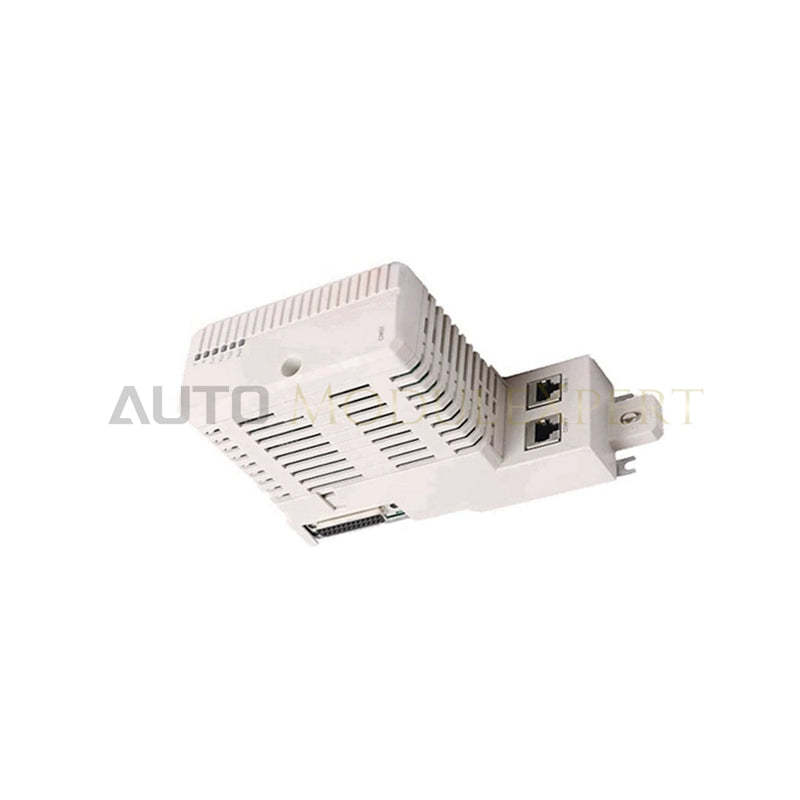

ABB CI869K01 3BSE049110R1 AF 100 ryšio sąsaja

ABB CI869K01, taip pat kataloguose nurodoma kaip 3BSE049110R1 ryšio sąsajos komplektas, yra specialus aparatinės įrangos komponentas, skirtas AF 100 tinklo ryšiui ABB System 800xA ir AC 800M platformose. Modulis prijungia AC 800M valdiklį prie Advant Fieldbus 100 tinklo ir realiuoju laiku keičiasi duomenimis vytos poros arba šviesolaidžio terpėje, integruodamas AC 800M valdymo kontūrus su suderinama Advant Master procesų valdymo įranga.

Aparatinės įrangos specifikacijos

ABB galinės magistralės šyna ir deterministiniai tinklai

Modulyje įdiegtos galinės magistralės ryšio spartos licencijos, skirtos deterministiniam EtherNet/IP ir AF 100 tinklų veikimui visose System 800xA topologijose užtikrinti. Sąsaja sukurta taip, kad būtų galima kurti lengvai plečiamas I/O tankio architektūras; ji apdoroja procesų telemetriją ir vykdymo kontūrus nesukeldama magistralės delsos. Integruota „flash“ atmintis išsaugo programinės aparatinės įrangos suderinamumą ir palengvina internetinius logikos atnaujinimus bei sinchronizuotus aparatinės įrangos prisijungimus įvairiose AC 800M valdiklių konfigūracijose.

Dažnai užduodami klausimai

K: Kokie fiziniai komponentai įtraukti į CI869K01 sąsajos komplektą? A: Komplektą sudaro CI869 ryšio sąsajos modulis ir TP869 gnybtų pagrindo plokštė (60 mm montavimo pločio). Pagrindo plokštė užtikrina mechaninį tvirtinimą ir elektrines galinės magistralės jungtis tiesiogiai su AC 800M valdiklio bloku.

K: Kaip sąsaja užtikrina perėjimą nuo vytos poros laidų prie šviesolaidinių tinklų? A: CI869 modulis AF 100 magistralėje perduoda standartinius vytos poros signalus. Norint padidinti ryšio atstumą arba pašalinti trukdžius, išoriniai šviesolaidiniai modemai jungiami tiesiogiai prie terpės gnybtų linijų, nekeičiant protokolo struktūros.

K: Kokia CI869 modulio keitimo neišjungus sistemos, kai jis įstatytas į aktyvią TP869 pagrindo plokštę, procedūra? A: Atlaisvinkite modulio fiksavimo mechanizmą ir tiesiai nuimkite CI869 nuo TP869 pagrindo plokštės. Pagrindo plokštė išlaiko gretimų ryšio modulių galinės magistralės fizinį tęstinumą, todėl modulį galima pakeisti neišjungiant pagrindinės valdiklio važiuoklės maitinimo ir nenutraukiant magistralės signalų.

Montavimo vietoje gairės

Montuodami arba keisdami CI869K01 ryšio sąsają automatikos spintoje, laikykitės šių pagrindinių montavimo praktikų:

1. Pagrindo plokštės montavimas ir mechaninis sujungimas: Užfiksuokite TP869 pagrindo plokštę ant DIN bėgelio šalia AC 800M procesoriaus bloko. Stumkite pagrindo plokštę horizontaliai, kad šoninės galinės magistralės jungtys tvirtai užsifiksuotų gretimame lizde. Įstatykite CI869 modulį į TP869 pagrindo plokštę, kol viršutiniai ir apatiniai fiksavimo mechanizmai visiškai spragtelės į vietą.
2. Tinklo laidų prijungimas ir fizinis išdėstymas: Prijunkite AF 100 vytos poros ryšio kabelį prie pagrindo plokštėje esančių nurodytų sraigtinių gnybtų jungčių. Žemos įtampos ryšio linijas tieskite tam skirtuose kabelių kanaluose, atskirtuose nuo aukštos įtampos kintamosios srovės maitinimo laidų, kad išvengtumėte trukdžių.
3. Ekranavimo ir įžeminimo tęstinumas: AF 100 tinklo kabelio ekraną tiesiogiai prijunkite prie pagrindinio spintos įžeminimo bėgelio, naudodami mažos varžos įžeminimo spaustuką. Įsitikinkite, kad visi signalų bloko gnybtų varžtai priveržti pagal skydo specifikacijas, ir patikrinkite, ar kabelių įvadų jungtys turi bent 5 pilnus sriegio vijų sąlytį, kad būtų išlaikyta korpuso apsauga nuo aplinkos poveikio.
